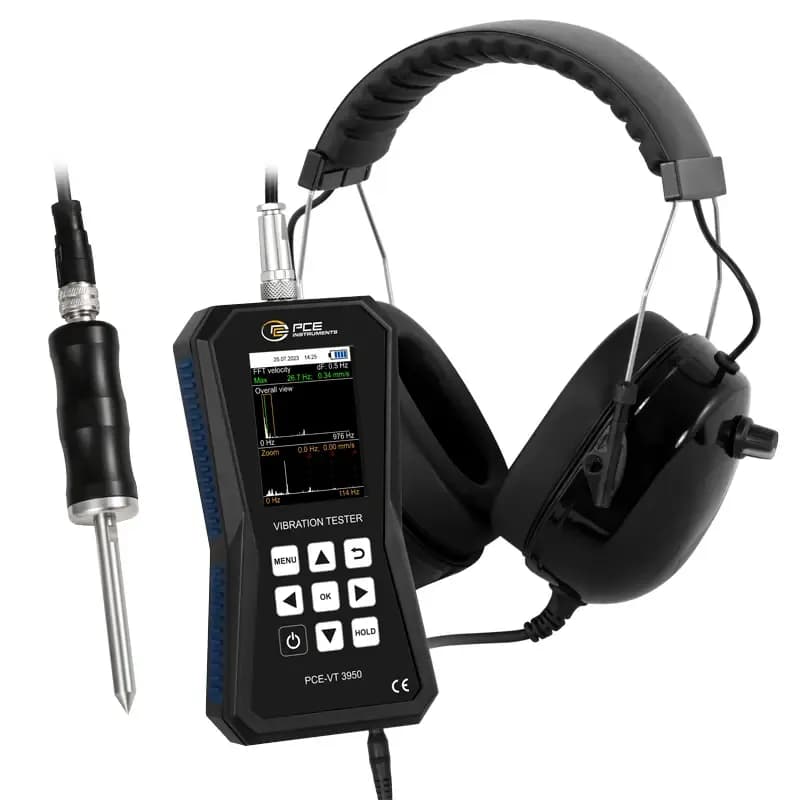

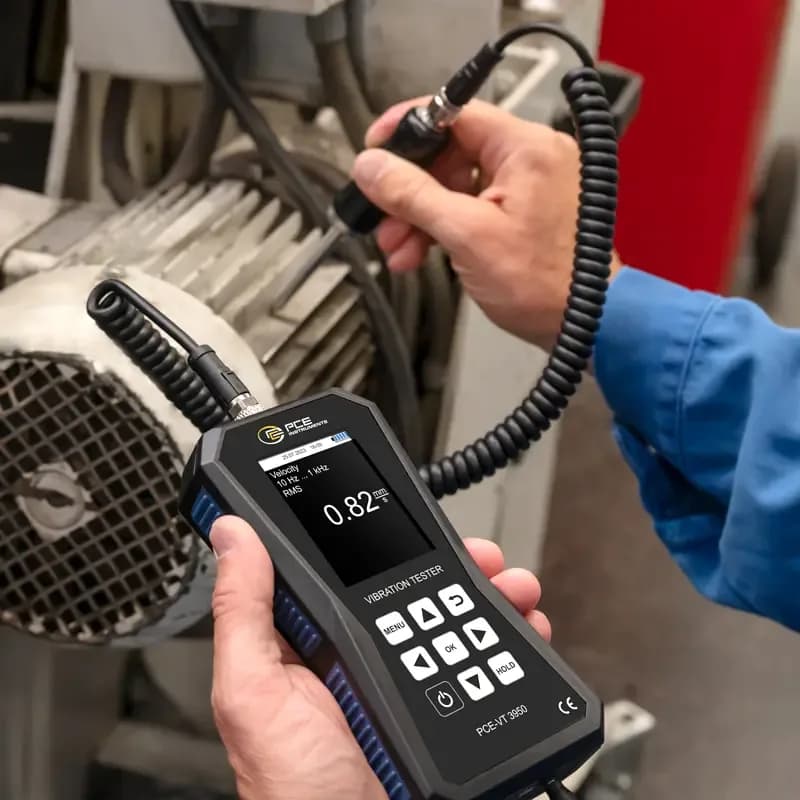

Miernik drgań PCE-VT 3950S, igła i odsłuch

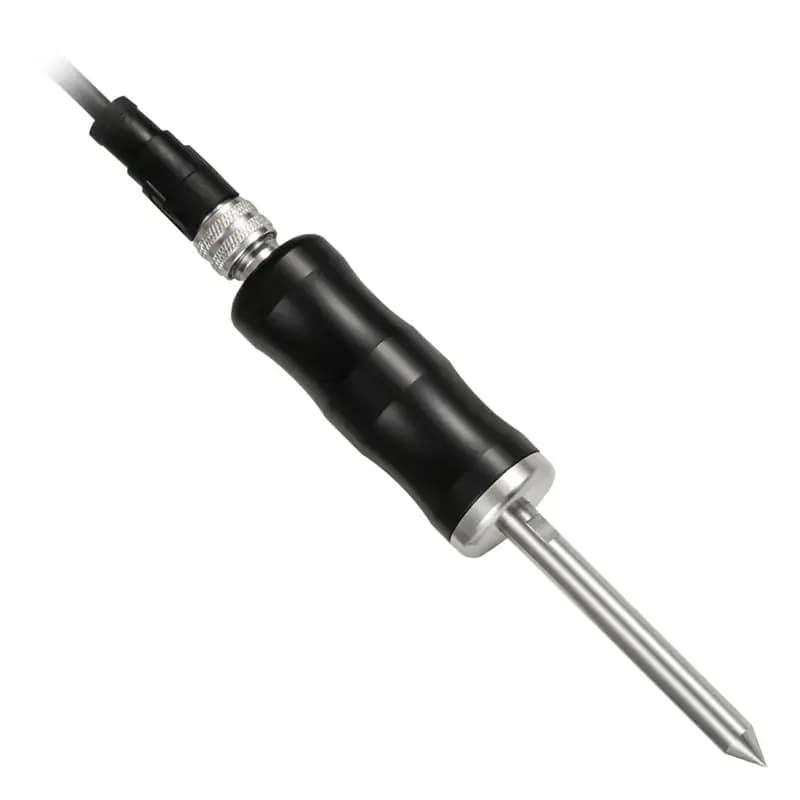

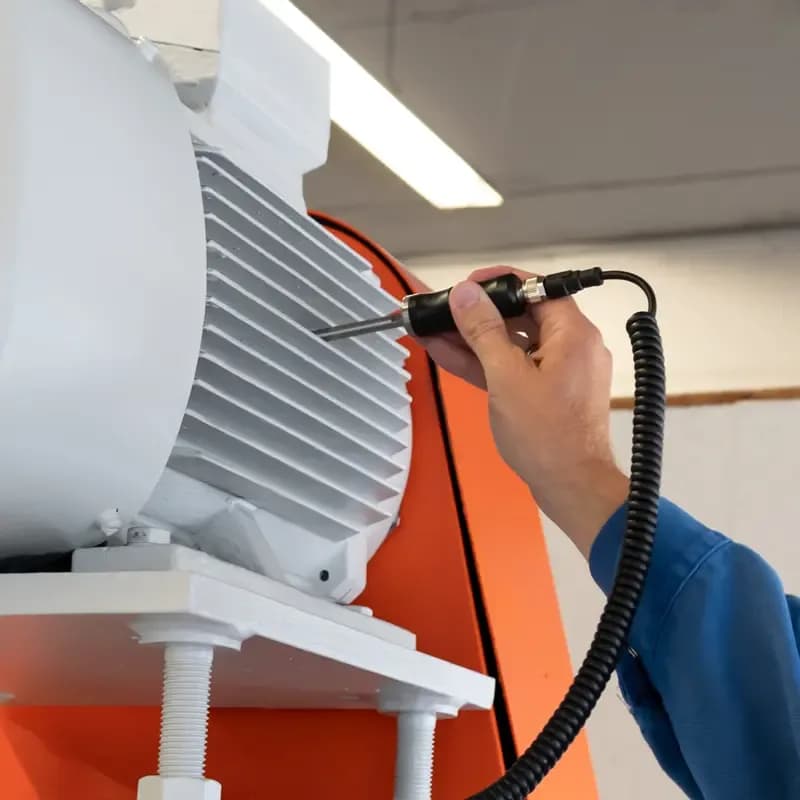

Trudno dostępny punkt pomiarowy i potrzeba usłyszenia łożyska spotykają się tutaj w jednym komplecie: igłowa końcówka wchodzi między osłony, a słuchawki pozwalają ocenić pracę maszyny ze słuchu. Czujnik o średnicy 29 mm i długości 81 mm waży 119 g, przenosi sygnał przewodem spiralnym i można go zamocować uchwytem magnetycznym tam, gdzie korpus na to pozwala. Prędkość drgań przyrząd mierzy z krokiem 0,01 mm/s w paśmie 10 Hz … 1 kHz, przemieszczenie do 3,9 mm z krokiem 1 µm w paśmie 10 Hz … 200 Hz, a dokładność wynosi ±2 % przy 160 Hz.

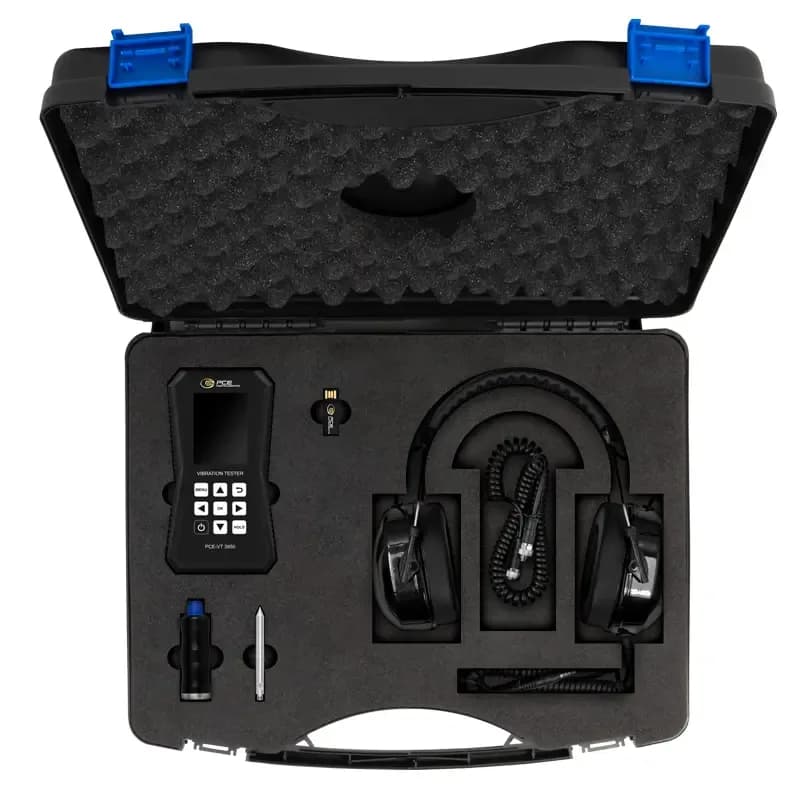

Wyniki pokazuje wyświetlacz o przekątnej 2,8 cala, a menu prowadzi po polsku. Rejestrator obejmuje 50 serii po 43200 wartości z odstępem od 1 s do 12 h, więc dłuższa obserwacja nie wymaga obecności operatora. Miernik pracuje w temperaturze -20 … +65 °C przy wilgotności do 95 %, a między pomiarami wraca do walizki transportowej razem z uchwytem i końcówką. Dwa sposoby mocowania czujnika w jednym kartonie to rzadkość: uchwyt magnetyczny przyspiesza obchód po stalowych korpusach, igła dosięga punktów, których magnes nie złapie.

Oba elementy nakręca się na gwint ¼ - 28 UNF, więc zamiana trwa tyle, co odkręcenie nakrętki. Przyspieszenie drgań przyrząd mierzy do 399,9 m/s² z krokiem 0,1 m/s² w paśmie sięgającym 10 kHz, czyli tam, gdzie odzywają się uszkodzenia elementów tocznych. Widmo o 2048 liniach pojawia się w dwóch widokach — całego pasma i powiększonego wycinka — a poziom ogólny miernik zestawia z wartościami granicznymi normy ISO 10816-3. Do zapisu ręcznego służy pamięć na 99 serii po 50 wartości, obchód prowadzą trasy: 100 tras po 100 punktów.

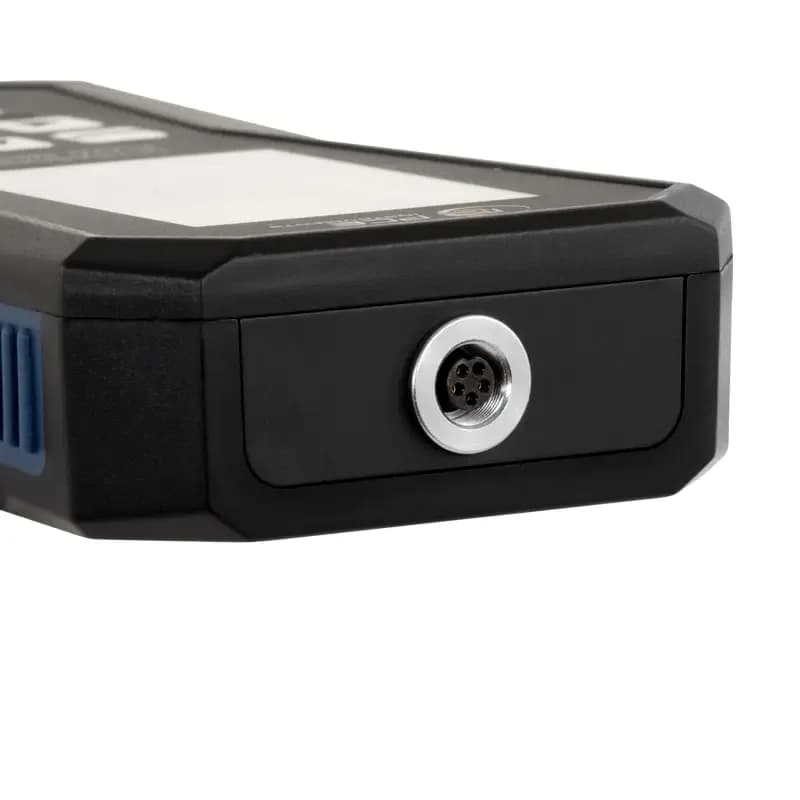

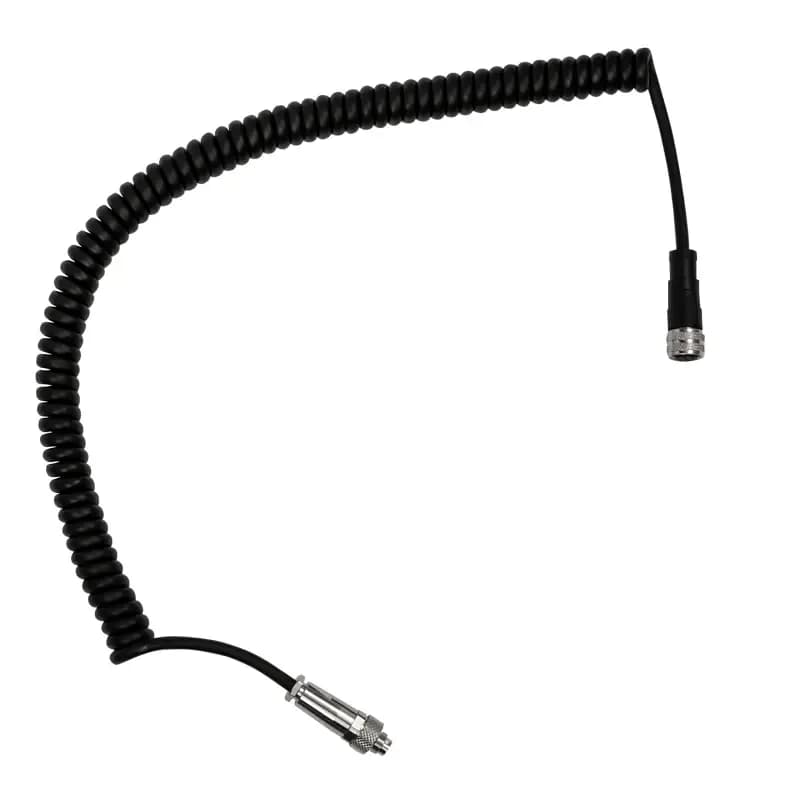

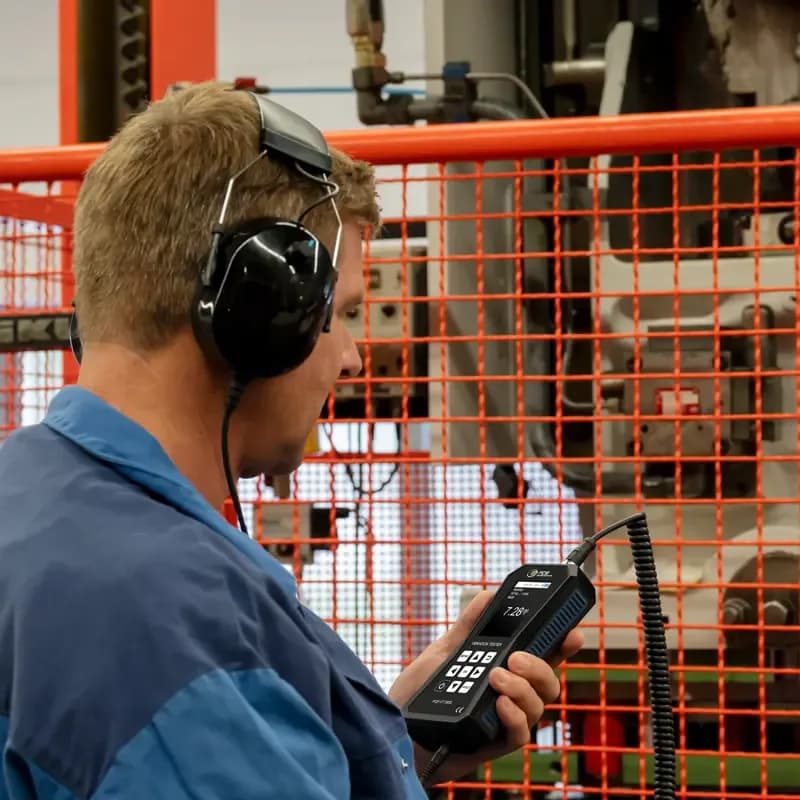

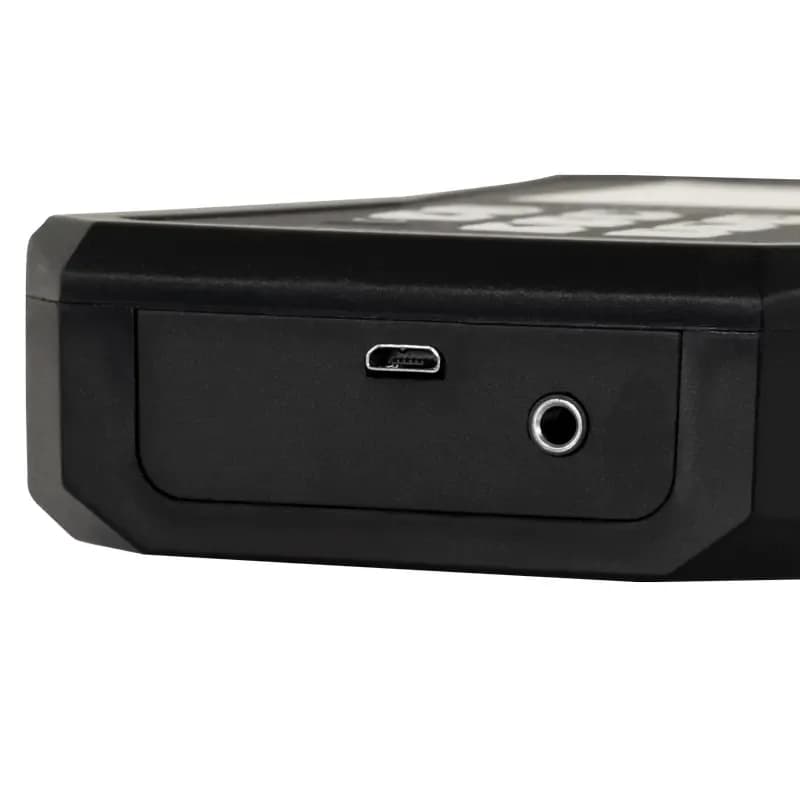

Prędkość obrotową przyrząd wyznacza w zakresie 600 … 50000 obr./min, bez dodatkowego czujnika obrotów. Funkcja HOLD trzyma wskazanie po odsunięciu czujnika, a współczynnik szczytu podpowiada, czy drgania są równomierne, czy złożone z uderzeń. Odsłuchu słucha się przez gniazdo 3,5 mm ze słuchawkami z kompletu. Przewód spiralny ma 1,5 m, czujnik waży 119 g, jego częstotliwość rezonansowa wynosi 24 kHz, a szczytowe przeciążenie znosi do 5000 g. Dane przenosi przewód micro USB, natomiast oprogramowanie z pamięci USB zapisuje serie do pliku CSV i wgrywa aktualizacje oprogramowania układowego.
