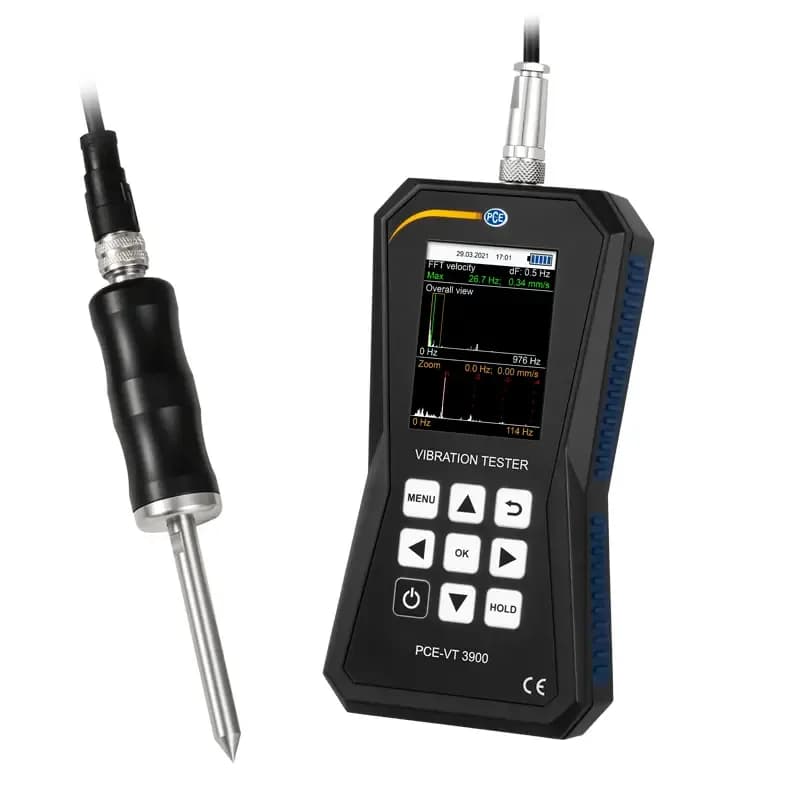

Miernik drgań PCE-VT 3900S z czujnikiem igłowym

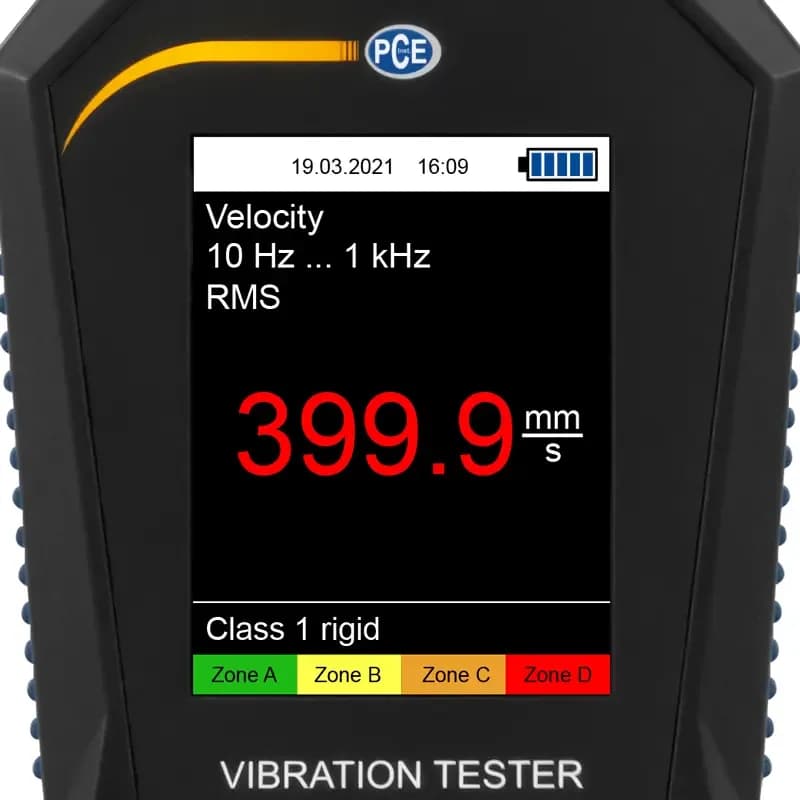

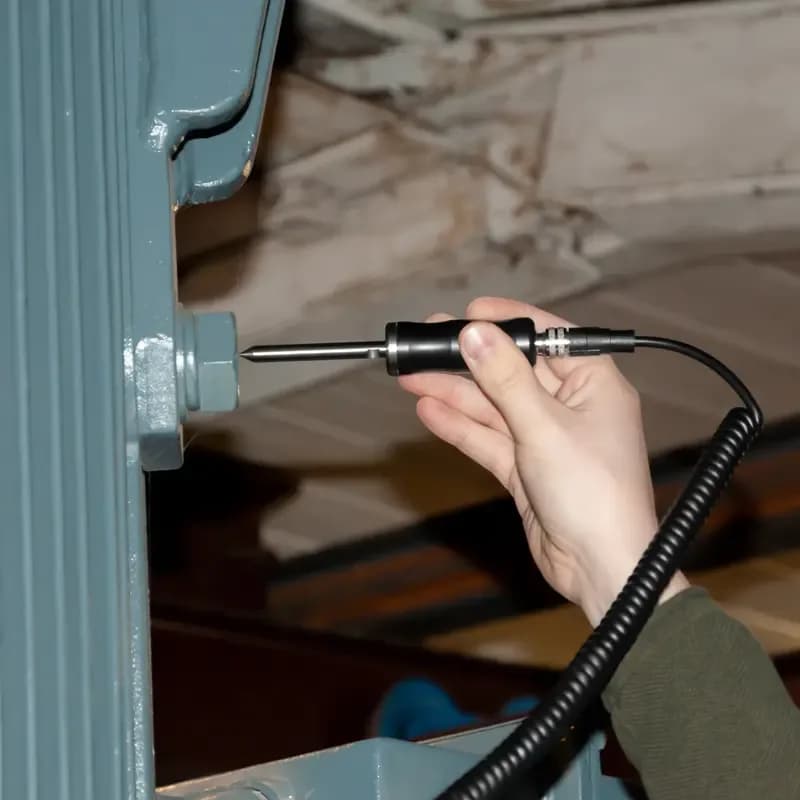

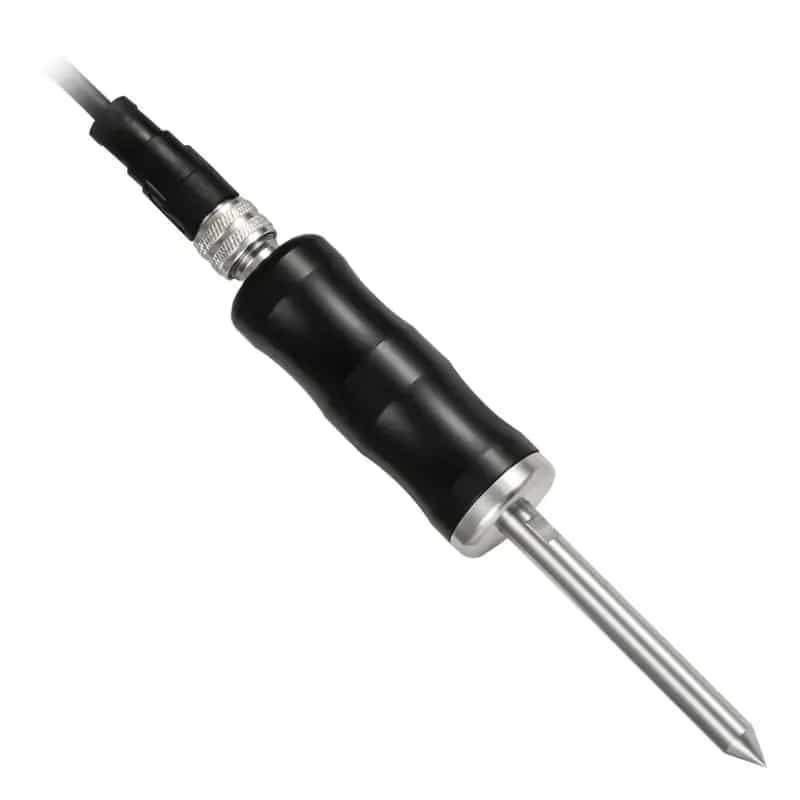

Igłowa końcówka pomiarowa dosięga miejsc, w których magnes nie ma się czego chwycić: osłoniętych łożysk, żeber chłodzących i wąskich przestrzeni między korpusami. Czujnik o średnicy 29 mm i długości 81 mm waży 119 g i przekazuje sygnał do miernika przewodem spiralnym. Menu prowadzi po polsku, więc obsługi nie trzeba tłumaczyć z instrukcji przy każdej zmianie operatora. Przyrząd pokazuje przyspieszenie do 399,9 m/s², prędkość do 399,9 mm/s oraz przemieszczenie do 3,9 mm w parametrach RMS, szczyt, szczyt-szczyt i współczynnik szczytu, a ocena według normy ISO 10816-3 podpowiada, czy wartość mieści się w granicach dla danej klasy maszyny.

Rejestrator zapisuje 50 serii po 43200 wartości pomiarowych z odstępem ustawianym od 1 s do 12 h, dzięki czemu przyrząd można zostawić przy maszynie na całą zmianę. Osobno działa pamięć ręczna na 99 serii po 50 wartości oraz tryb tras obejmujący 100 tras po 100 punktów. Prędkość obrotową miernik odczytuje w zakresie 600 … 50000 obr./min, a wyniki trafiają do komputera przewodem micro USB. Wskazanie przytrzymuje funkcja HOLD: wartość zostaje na ekranie po oderwaniu czujnika od maszyny, co przy pomiarze prowadzonym jedną ręką ratuje wynik przed zgubieniem.

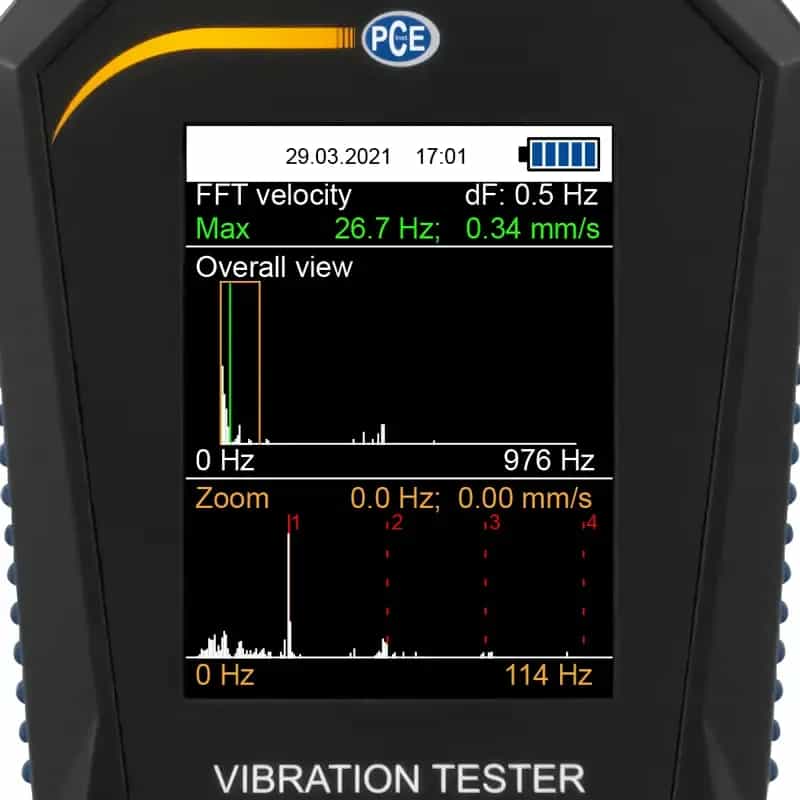

Obok wartości skutecznej przyrząd liczy współczynnik szczytu — im jest wyższy, tym bardziej drgania przypominają serię uderzeń zamiast równomiernego kołysania, a to zwykle wyprzedza widoczny wzrost poziomu ogólnego. Prędkość drgań odczytuje się z krokiem 0,01 mm/s, a dokładność producent odnosi do częstotliwości 160 Hz i podaje jako ±2 %. Kolorowy wyświetlacz graficzny o przekątnej 2,8 cala pokazuje widmo w dwóch widokach naraz: całe pasmo oraz powiększony fragment z pojedynczymi liniami. Rejestrator ma wyzwalanie start/stop, więc zapis daje się związać z konkretnym momentem cyklu maszyny, a nie tylko z naciśnięciem przycisku.

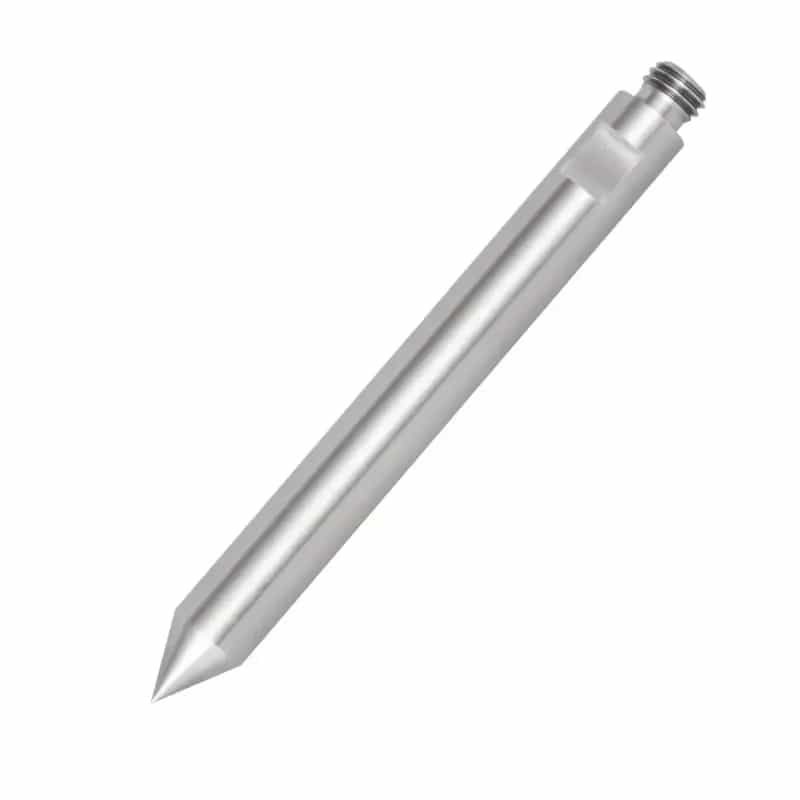

Sam miernik waży 239 g przy wymiarach 165 x 80 x 32 mm, pracuje w temperaturze -20 … +65 °C i przy wilgotności 10 ... 95 %, a czujnik ma gwint ¼ - 28 UNF oraz przewód spiralny o długości 1,5 m. Po pomiarze komplet wraca do etui serwisowego, które chroni igłową końcówkę przed odkształceniem — zagięta igła przenosi drgania inaczej i zaniża odczyt wysokich częstotliwości. Dane przenosi przewód micro USB, a oprogramowanie z pamięci USB zestawia serie w wykresy i tabele oraz zapisuje je do pliku CSV.
