Miernik drgań PCE-VT 3900-ICA z certyfikatem ISO

Dokładność ±2 % odniesiona do częstotliwości 160 Hz oraz pasmo 10 Hz … 10 kHz mówią, na ile można polegać na odczycie, a dołączony fabryczny certyfikat kalibracji ISO potwierdza to dla dostarczanego egzemplarza. Praca wygląda tak samo jak w wykonaniu podstawowym: czujnik przyciśnięty do korpusu maszyny podaje przyspieszenie, prędkość i przemieszczenie drgań, a wynik od razu trafia pod ocenę według normy ISO 10816-3. Przemieszczenie odczytuje się z krokiem 1 µm, prędkość z krokiem 0,1 mm/s, przyspieszenie z krokiem 0,1 m/s².

Czułość poprzeczna nie przekracza 5 %, częstotliwość rezonansowa czujnika wynosi 24 kHz, a granica zniszczenia sięga 5000 g wartości szczytowej, więc przypadkowe stuknięcie o korpus nie kończy życia przetwornika. Sam czujnik ze stali nierdzewnej waży 52 g i znosi temperatury -55 °C … +150 °C, natomiast miernik o masie 239 g i wymiarach 165 x 85 x 32 mm pracuje w zakresie -20 ... +65 °C. Dane wędrują do komputera przewodem micro USB, razem z oprogramowaniem z dołączonej pamięci. Pasmo dobiera się do celu pomiaru: 10 Hz ...

1 kHz opisuje ogólny poziom drgań maszyny, 10 Hz ... 10 kHz wyciąga szybkie uderzenia z łożysk tocznych, a 10 Hz ... 200 Hz odpowiada zakresowi przemieszczenia i wolnoobrotowym wałom. W trybie widmowym na wyświetlaczu widać całe pasmo i równolegle powiększony wycinek, więc pojedynczą składową częstotliwości można wskazać bez przenoszenia danych do komputera. Obchód prowadzą trasy — przyrząd zna 100 tras po 100 maszyn i przy każdym przejściu pyta o ten sam punkt w tej samej kolejności, dzięki czemu kolejne kwartały dają się zestawić.

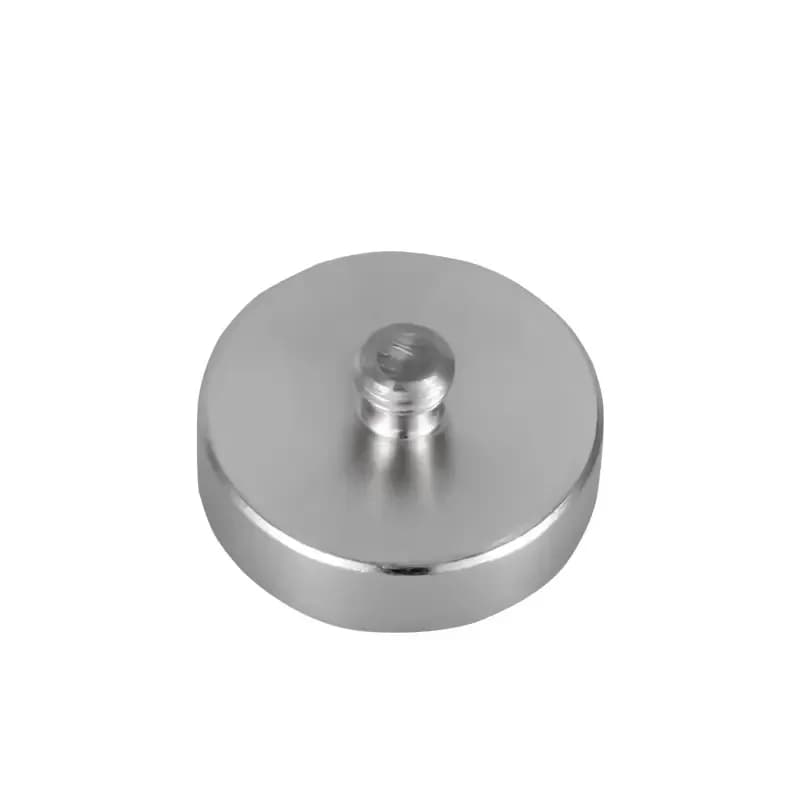

Odczyty zapisane ręcznie trafiają do 99 folderów po 50 wartości, a oprogramowanie z dołączonej pamięci rysuje z nich wykresy, buduje zestawienia i eksportuje wszystko do pliku CSV. Jednostki wolno przestawić z metrycznych na calowe. Całość jeździ w torbie serwisowej razem z adapterem magnetycznym i przewodem spiralnym; przewód warto zwijać luźno, bo nadłamana żyła w spirali zmienia sygnał, zanim operator to zauważy. Jeżeli maszyny w parku mają osłonięte łożyska albo mało miejsca wokół korpusu, odpowiednikiem tego przyrządu jest PCE-VT 3900S-ICA — ta sama zawartość kartonu, ale grubszy czujnik zakończony końcówką pomiarową.
