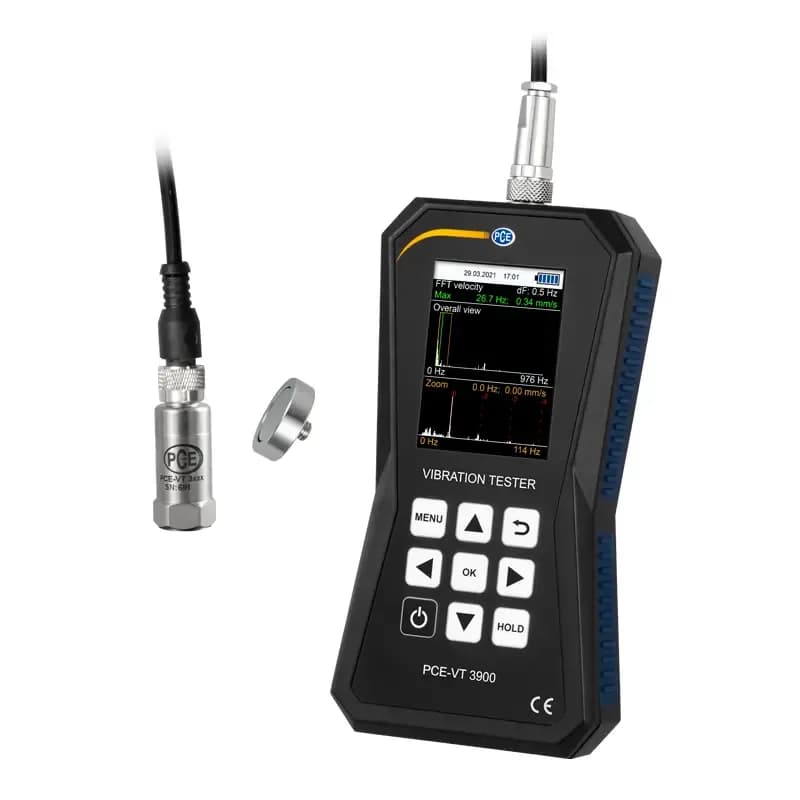

Miernik drgań PCE-VT 3900 z oceną ISO 10816-3

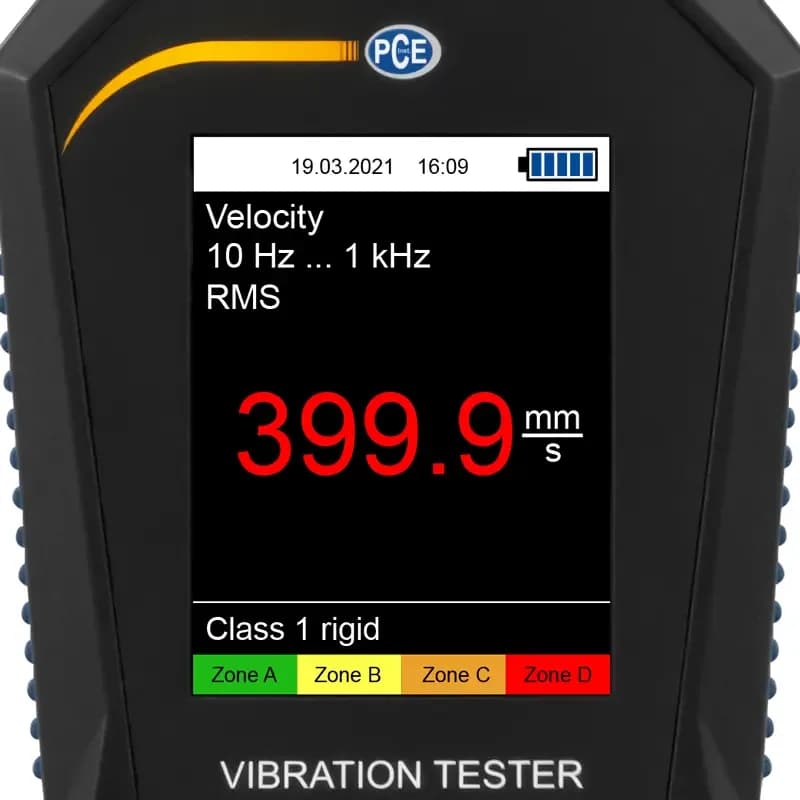

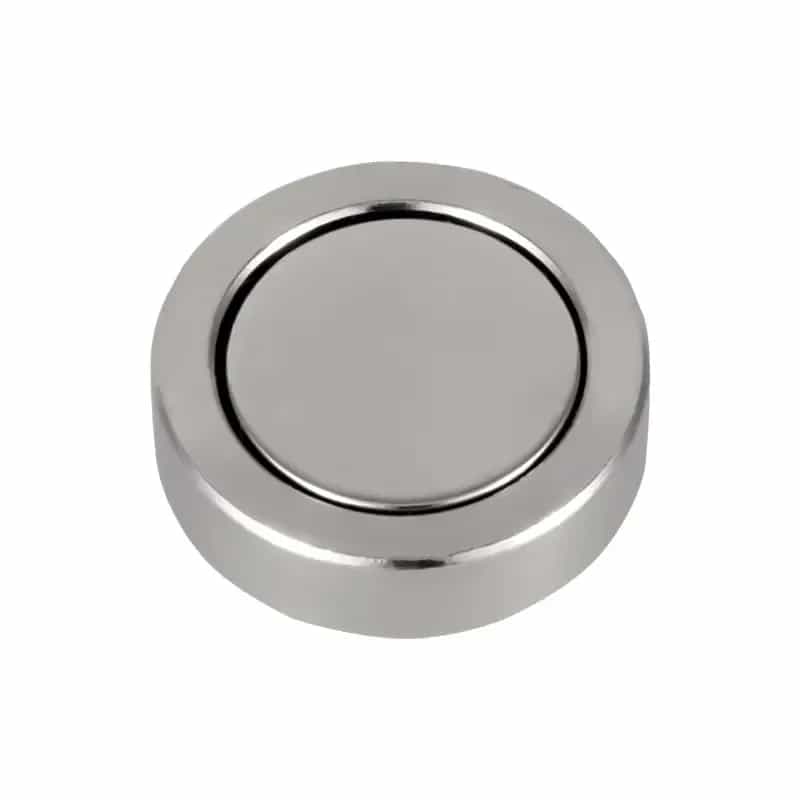

Ocena według normy ISO 10816-3 pojawia się na ekranie zaraz po pomiarze: przyrząd porównuje odczyt z wartościami granicznymi i pokazuje, czy maszyna pracuje spokojnie, czy wymaga reakcji służb utrzymania ruchu. Zewnętrzny czujnik o średnicy 17 mm i długości 46 mm przykłada się do korpusu łożyska adapterem magnetycznym, a przewód spiralny pozwala odsunąć rękę od wirujących części. Przyrząd podaje przyspieszenie, prędkość i przemieszczenie drgań w parametrach RMS, szczyt oraz szczyt-szczyt, z rozdzielczością odpowiednio 0,1 m/s², 0,1 mm/s i 1 µm.

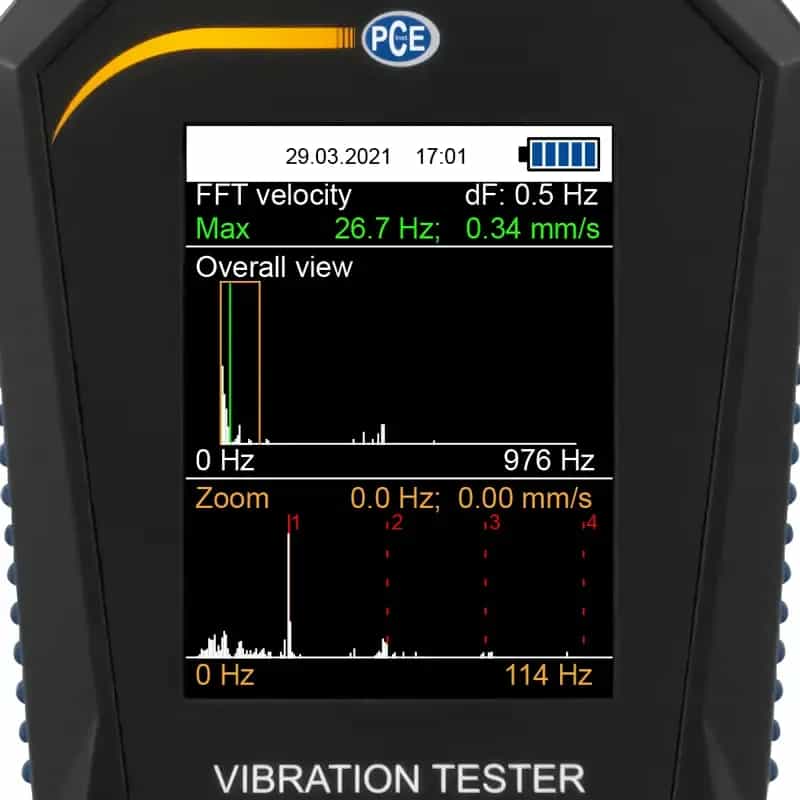

Tryb widmowy liczy 2048 linii w paśmie 10 Hz … 8 kHz dla przyspieszenia i 10 Hz … 1 kHz dla prędkości, więc widać, która częstotliwość odpowiada za drgania. Wyniki obchodu mieszczą się w pamięci ręcznej obejmującej 99 folderów po 50 odczytów, a tryb tras prowadzi operatora przez 100 tras po 100 maszyn. Akumulator 3,7 V o pojemności 2500 mAh starcza na 15 … 20 h i ładuje się przewodem micro USB, tym samym, którym przenosi się dane do komputera. Na dołączonej pamięci USB czeka oprogramowanie komputerowe: rysuje przebiegi, układa odczyty w tabele i eksportuje serie do pliku CSV, który wchodzi wprost do arkusza albo do systemu utrzymania ruchu.

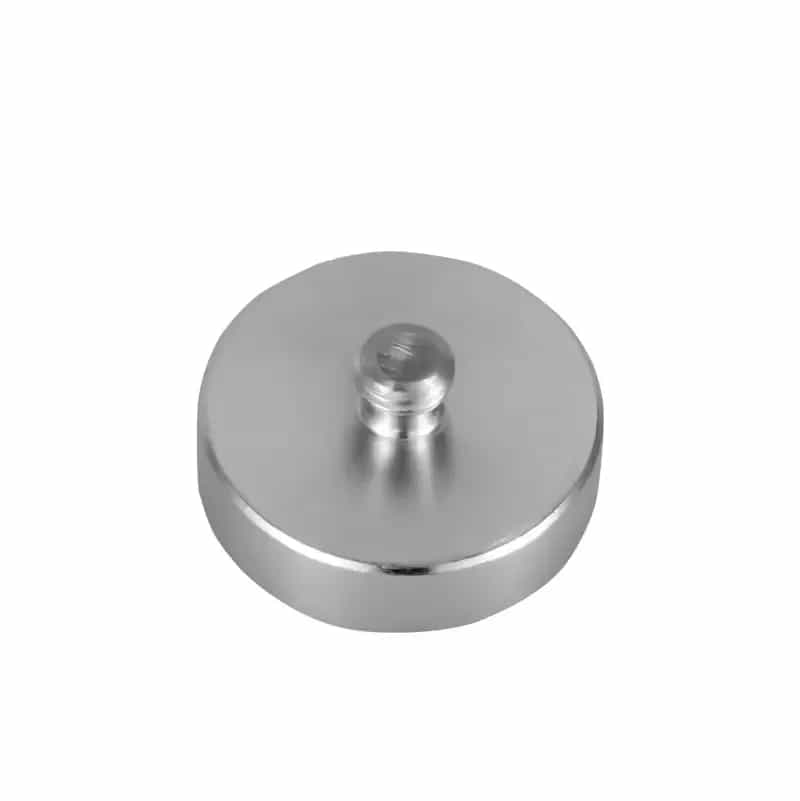

Tą samą drogą wgrywa się aktualizacje oprogramowania układowego miernika. Czujnik ma obudowę ze stali nierdzewnej, waży 52 g i kończy się gwintem ¼ - 28, na który wkręca się adapter magnetyczny albo inne akcesorium drganiowe. Producent podaje dla niego czułość poprzeczną poniżej 5 %, częstotliwość rezonansową 24 kHz oraz granicę zniszczenia na poziomie 5000 g wartości szczytowej. Dopuszczalna temperatura samego czujnika sięga od -55 °C do +150 °C, dzięki czemu wolno go przyłożyć do rozgrzanego korpusu pompy, natomiast elektronika o masie 239 g i wymiarach 165 x 85 x 32 mm wymaga łagodniejszych -20 ... +65 °C.

Jednostki przełącza się między metrycznymi a calowymi, co przydaje się przy maszynach z dokumentacją spoza Europy. Największy wpływ na porównywalność kolejnych obchodów ma jednak miejsce przyłożenia czujnika: punkt pomiarowy warto trwale opisać na korpusie, oczyścić z farby i wracać do niego za każdym razem, bo inaczej zestawienie z poprzednim kwartałem niczego nie dowodzi. W rodzinie PCE-VT 3900 to wykonanie podstawowe — cieńszy czujnik mocowany magnesem, obsługa prowadzona ręką operatora. Wariant z literą S dokłada grubszy czujnik z igłową końcówką, zapis serii bez udziału obsługi i menu w języku polskim, a końcówka ICA w nazwie oznacza dołożony fabryczny certyfikat kalibracji ISO.
