Miernik drgań PCE-VT 3800S-ICA z certyfikatem ISO

Ten sam sygnał drgań opisuje się na trzy sposoby, a PCE-VT 3800S-ICA podaje je wszystkie: wartość skuteczną, szczytową oraz mierzoną od szczytu do szczytu. Pierwsza służy do oceny stanu maszyny według ISO 10816-3, druga i trzecia pomagają wychwycić uderzenia i luzy, które w uśrednieniu giną. Do egzemplarza dołączono certyfikat kalibracji ISO potwierdzający wzorcowanie u producenta. Wyposażenie obejmuje sondę 29 x 81 mm z uchwytem, przewód spiralny i końcówkę pomiarową, a rejestrator z wyzwalaczami pozwala prowadzić zapis bez nadzoru. Ręczne wyniki mieszczą się w 99 folderach po 50 wartości, przenoszonych na komputer przez złącze micro USB.

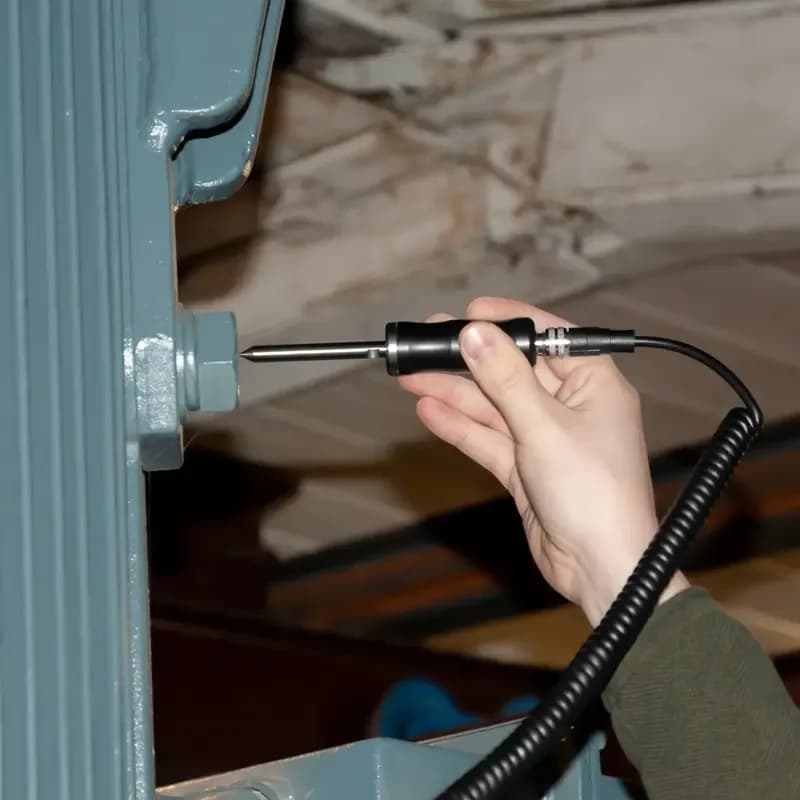

Zasilanie z ogniwa litowo-polimerowego 3,7 V o pojemności 2500 mAh wystarcza na 15 ... 20 h, a przyrząd 165 x 85 x 32 mm o masie 239 g pracuje w zakresie -20 ... +65 °C. Wyposażenie pomiarowe daje dwie drogi dostępu do punktu: sonda 29 x 81 mm na uchwycie magnetycznym obsługuje płaskie fragmenty korpusu, natomiast końcówka pomiarowa sięga tam, gdzie magnes nie ma się czego chwycić. Dla każdego miejsca warto ustalić jedną metodę i konsekwentnie jej używać, bo dopiero wtedy zapis historii punktu opisuje maszynę, a nie sposób pomiaru. Pasma pomiarowe obejmują 10 Hz ... 200 Hz, 10 Hz ... 1 kHz oraz 10 Hz ... 10 kHz.

Zakres sięga 399,9 m/s², przy rozdzielczości 0,1 m/s², 0,1 mm/s i 1 µm oraz dokładności ±2 % dla 160 Hz. Czujnik o masie 119 g wykonano ze stali nierdzewnej i tworzywa; jego częstotliwość rezonansowa wynosi 24 kHz, a granica zniszczenia 5000 g w wartości szczytowej. Czułość poprzeczna nie przekracza 5 %. Program dołączony na nośniku układa dane w wykresy oraz zestawienia i pozwala wyeksportować je do arkusza kalkulacyjnego, a tym samym złączem wgrywa się aktualizacje oprogramowania układowego. Warunki pracy przyrządu obejmują -20 ... +65 °C, natomiast sonda znosi od -55 do +150 °C, więc gorący korpus sprężarki nie wyklucza pomiaru.
