Rejestrator drgań PCE-VT 3800, ISO 10816-3

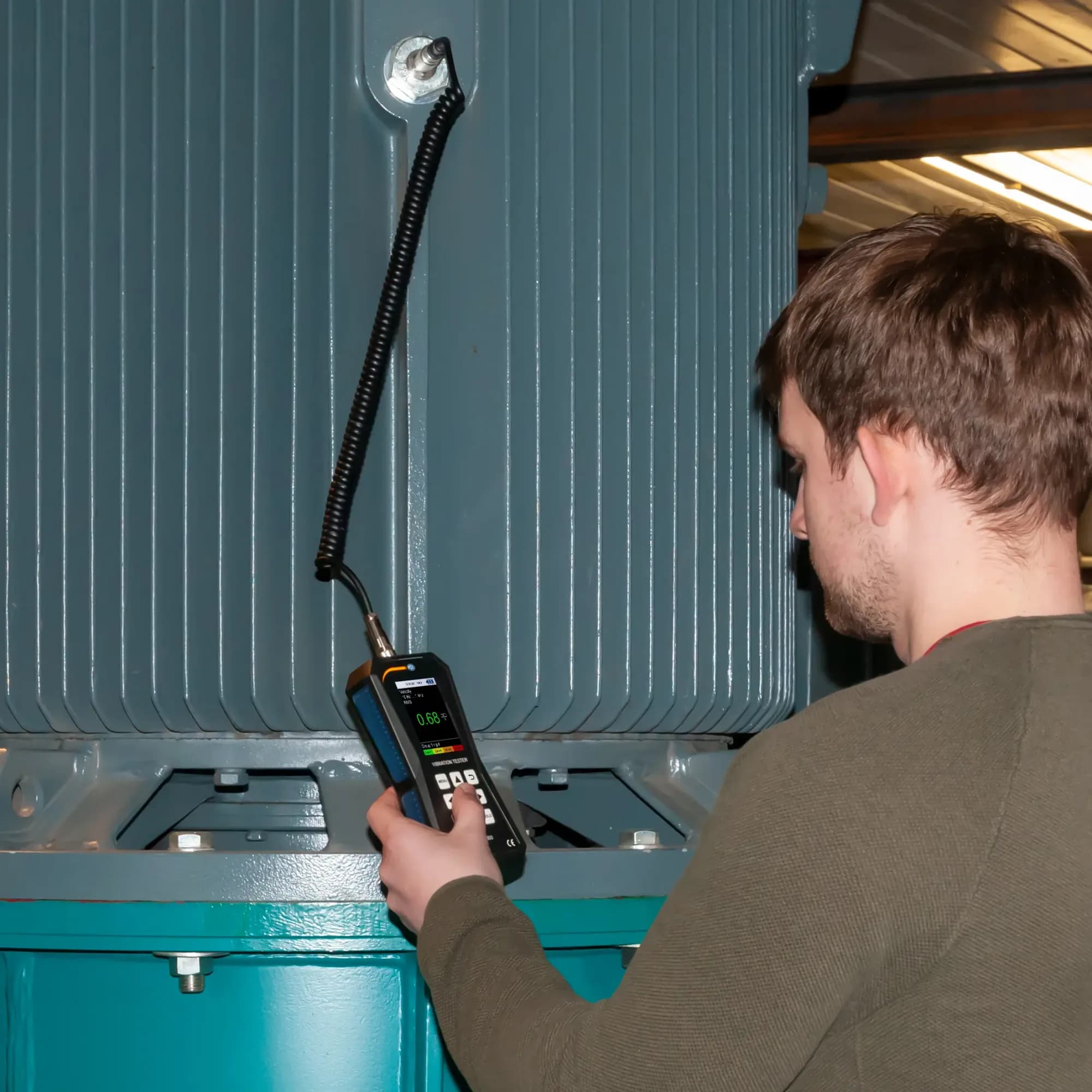

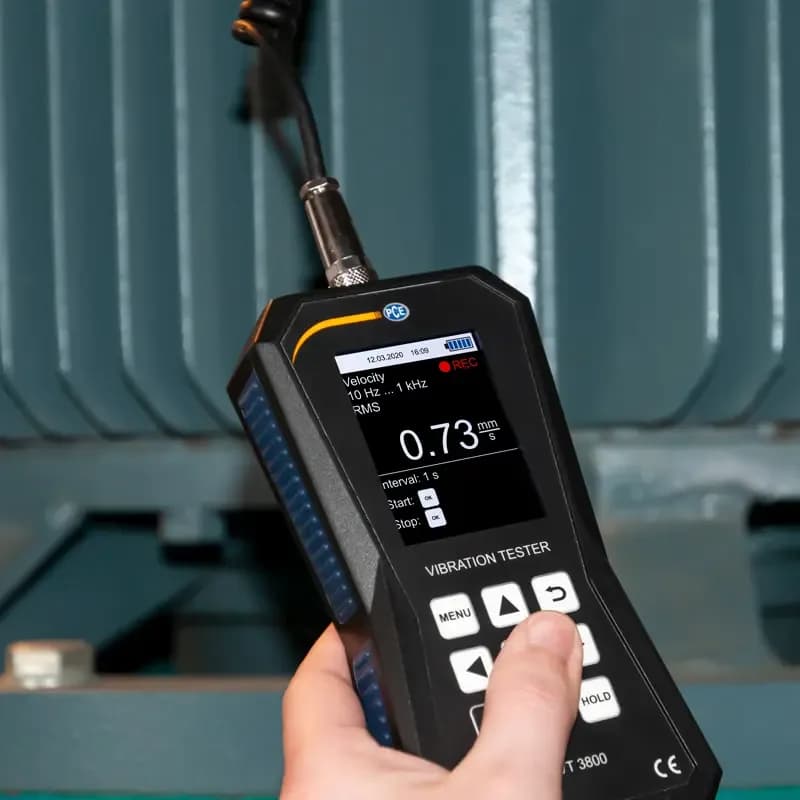

Pomiar wykonany raz mówi, jak jest; seria zapisana w czasie mówi, dokąd to zmierza — PCE-VT 3800 ma funkcję rejestratora z wyzwalaczami startu i zatrzymania, więc obserwacja maszyny może trwać bez obecności operatora. Ręczna pamięć porządkuje wyniki w 99 folderów po 50 wartości każdy, dzięki czemu odczyty z różnych punktów nie mieszają się ze sobą. Zakres pomiarowy sięga 399,9 m/s², a wynik przyrząd odnosi do stref opisanych w ISO 10816-3. Rozdzielczość obejmuje 0,1 m/s², 0,1 mm/s oraz 1 µm, przy dokładności ±2 % dla 160 Hz i paśmie do 10 kHz. Akumulator litowo-polimerowy 3,7 V o pojemności 2500 mAh pozwala pracować około 15 ... 20 h, zależnie od jasności ekranu 2,48 cala.

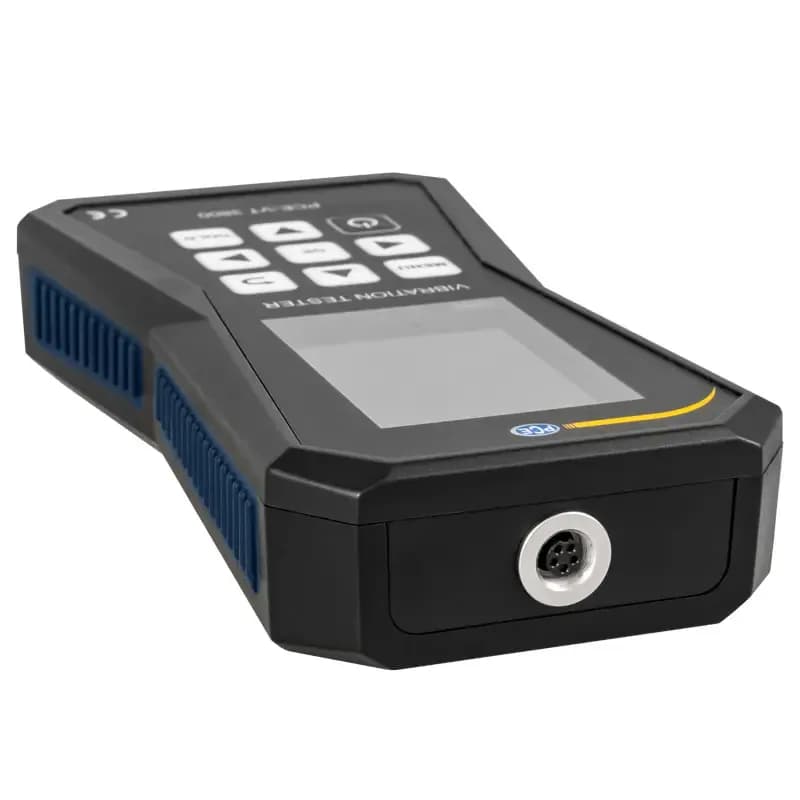

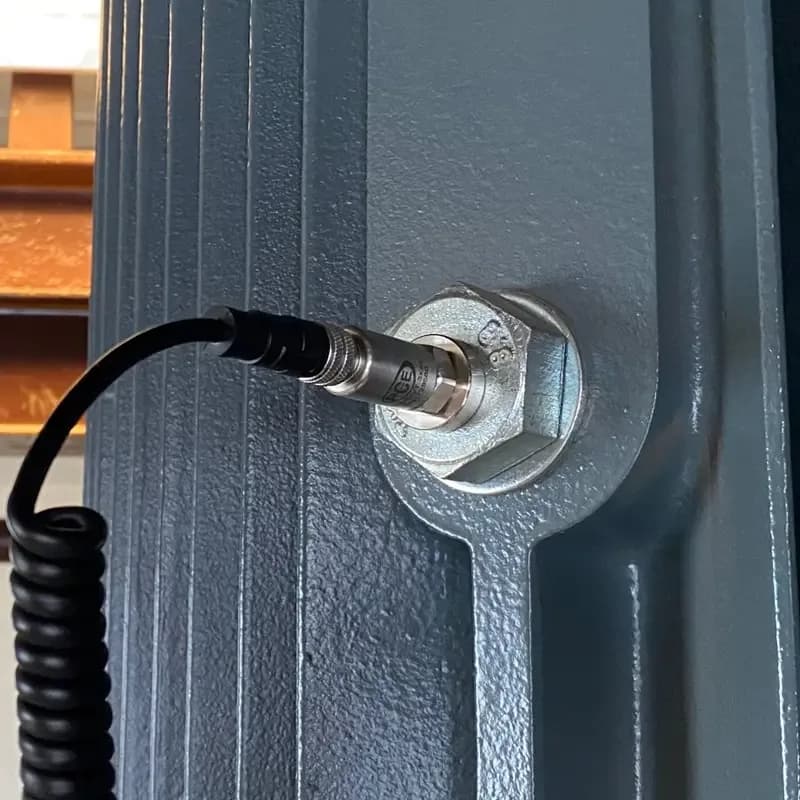

Dane przenosi kabel micro USB, a oprogramowanie i instrukcja czekają na dołączonym nośniku. Korpus 165 x 85 x 32 mm waży 239 g, natomiast czujnik ze stali nierdzewnej 17 x 46 mm - 52 g. Górne granice zakresów to 3,9 mm dla przemieszczenia oraz 399,9 mm/s i 399,9 m/s² odpowiednio dla prędkości i przyspieszenia; każdą z tych wielkości można czytać jako wartość skuteczną, szczytową albo mierzoną od szczytu do szczytu. Sonda ze stali nierdzewnej o wymiarach 17 x 46 mm i masie 52 g wkręca się gwintem ¼-28 cala, ma częstotliwość rezonansową 24 kHz i znosi uderzenie do 5000 g w wartości szczytowej; czułość poprzeczna nie przekracza 5 %.

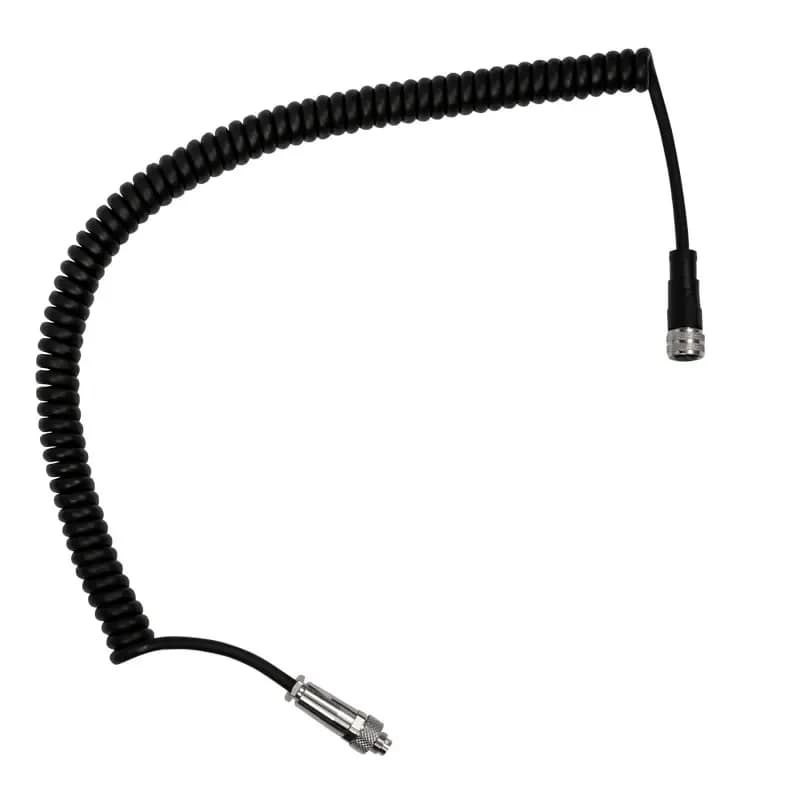

Oprogramowanie dołączone na nośniku pokazuje dane w formie wykresu oraz zestawienia tabelarycznego i pozwala wyeksportować je do pliku otwieranego w arkuszu kalkulacyjnym. Tym samym połączeniem wgrywa się aktualizację oprogramowania układowego, jeśli producent ją udostępni. Warunki pracy miernika obejmują -20 ... +65 °C, natomiast czujnik znosi od -55 do +150 °C. Uchwyt magnetyczny utrzymuje sondę na korpusie także wtedy, gdy obie ręce są zajęte notowaniem. Dołączona torba serwisowa mieści przyrząd, czujnik, przewód spiralny i nośnik z oprogramowaniem, co upraszcza przygotowanie do wyjazdu na obiekt.
