Miernik drgań PCE-VT 3700, ocena wg ISO 10816-3

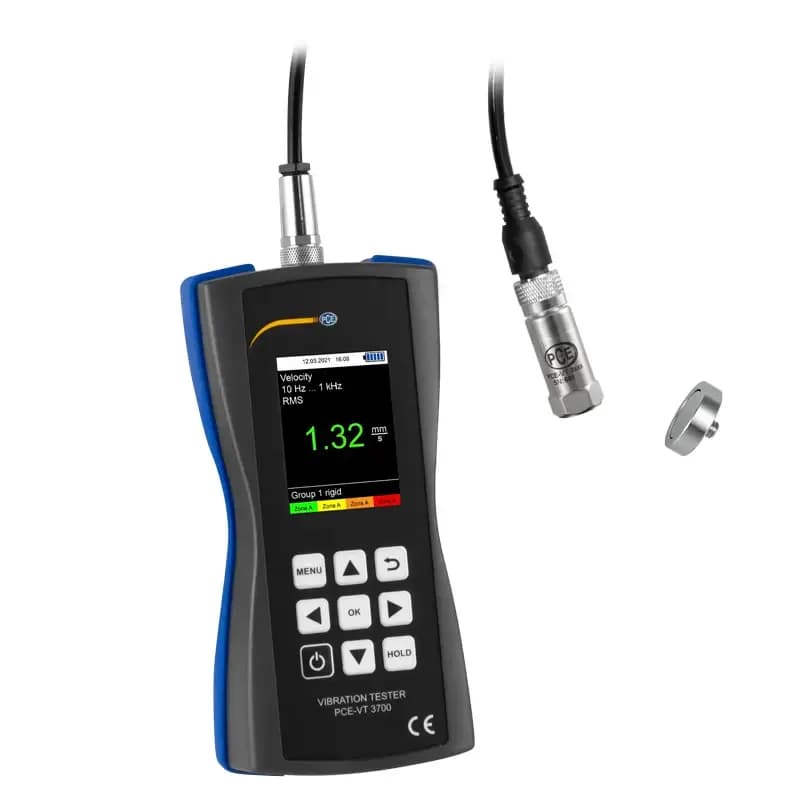

Sam odczyt w mm/s niewiele mówi obsłudze, dopóki ktoś nie porówna go z tabelą — PCE-VT 3700 robi to za operatora i przypisuje wynik do strefy według ISO 10816-3 bezpośrednio na kolorowym ekranie 2,4 cala. Pomiar obejmuje przyspieszenie, prędkość i drogę drgań, z rozdzielczością 0,1 m/s², 0,1 mm/s oraz 1 µm. Pasmo wybiera się spośród trzech zakresów: 10 Hz ... 200 Hz, 10 Hz ... 1 kHz oraz 1 kHz ... 10 kHz, dzięki czemu ten sam przyrząd służy do oceny ogólnej i do obserwacji szybkich zjawisk w łożyskach. Dokładność wynosi ±2 % przy 160 Hz, a czułość poprzeczna nie przekracza 5 %.

Wyniki podawane są jako wartość skuteczna, szczytowa albo od szczytu do szczytu, z możliwością zatrzymania wartości największej. Czujnik ze stali nierdzewnej o średnicy 17 mm i długości 46 mm waży 52 g, przykręca się gwintem montażowym i wytrzymuje temperatury -55 ... +150 °C. Przyrząd 150 x 80 x 38 mm o masie 170 g zasilają 3 baterie AA 1,5 V. Zapas w pasmach ma konkretne zastosowanie: zakres 1 kHz ... 10 kHz zostawiono do obserwacji szybkich impulsów, które przy ocenie normowej są odfiltrowane, a przy szukaniu początków uszkodzenia łożyska stanowią najwcześniejszy sygnał.

Sonda wkręca się gwintem montażowym ¼-28 cala, więc pasuje do typowych adapterów pomiarowych i wklejanych trzpieni. Jednostki przełącza się między metrycznymi a calowymi, a menu prowadzone jest w języku angielskim, niemieckim i francuskim. Zatrzymanie wskazania utrzymuje wartość na ekranie po odsunięciu czujnika, co przy pomiarze na wysokości bywa jedyną możliwością spokojnego odczytu. Miernik o wymiarach 150 x 80 x 38 mm waży 170 g, a czujnik na przewodzie spiralnym 52 g, więc komplet nie obciąża torby serwisowej. Warunki pracy obejmują -20 ... +65 °C przy wilgotności 10 ... 95 %, natomiast sam czujnik znosi od -55 do +150 °C i wolno go przyłożyć do nagrzanego korpusu.
