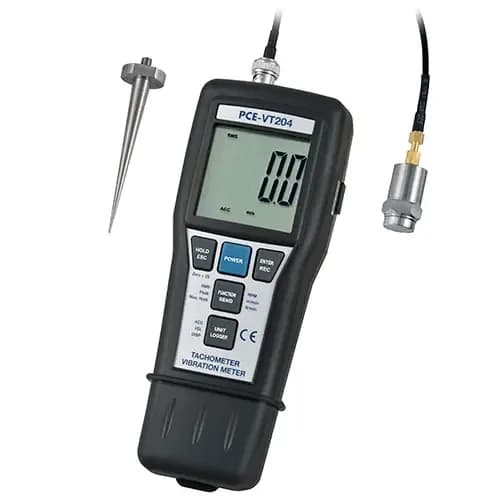

Miernik drgań PCE-VT 204, ISO 2372, obrotomierz

Diagnoza wirującej maszyny opiera się na dwóch liczbach naraz: poziomie drgań i prędkości obrotowej. PCE-VT 204 podaje obie, bo obok pomiaru drgań ocenianych według normy ISO 2372 ma tor obrotów działający zarówno przez kontakt, jak i optycznie, w zakresie 10 ... 99999 obr./min. Drgania mierzy się jako przyspieszenie 0,5 ... 199,9 m/s², prędkość 0,5 ... 199,9 mm/s i przemieszczenie 0,005 ... 1,999 mm, w paśmie 10 ... 1000 Hz. Zewnętrzny czujnik z przewodem 1,5 m przyjmuje trzy końcówki: magnetyczną, igłową o długości 70 mm oraz przystawkę do pomiaru obrotów; do metody optycznej służy dołączona taśma odblaskowa.

Pamięć wewnętrzna gromadzi do 1000 wartości pomiarowych, a złącze RS-232 przenosi je na komputer. Zestaw zasilają 4 baterie AA 1,5 V wystarczające na 8 h pracy ciągłej, a przyrząd 188 x 76 x 47 mm o masie 400 g podróżuje w walizce razem z osprzętem. Poza obrotami przyrząd mierzy prędkość liniową w zakresie 0,05 ... 1999 m/min, co przydaje się przy taśmach, nawijarkach i walcach — koło pomiarowe toczy się po powierzchni i przelicza drogę na prędkość. Rozdzielczość odczytu obrotów wynosi 0,1 obr/min poniżej 1000 obr/min oraz 1 obr/min powyżej tej granicy, a dokładność podano jako ±0,05 % wartości mierzonej z dodatkiem jednej cyfry.

Wewnętrzne filtry częstotliwości tłumią szum tła, dzięki czemu w wyniku zostają drgania z nadzorowanego pasma, a nie wszystko, co drga w hali. Wyświetlacz o polu 45 x 48 mm pokazuje wynik razem z oceną, a menu prowadzone jest w języku angielskim. Warunki pracy obejmują 0 ... +50 °C przy wilgotności 0 ... 80 %. Przyrząd zasilają 4 ogniwa AA 1,5 V wystarczające na 8 h pracy ciągłej. Do dalszej analizy danych producent przewiduje oprogramowanie komputerowe dostępne jako wyposażenie opcjonalne. Walizka transportowa mieści miernik, czujnik z przewodem oraz komplet końcówek, dzięki czemu przygotowanie do wyjazdu ogranicza się do sprawdzenia stanu baterii.
