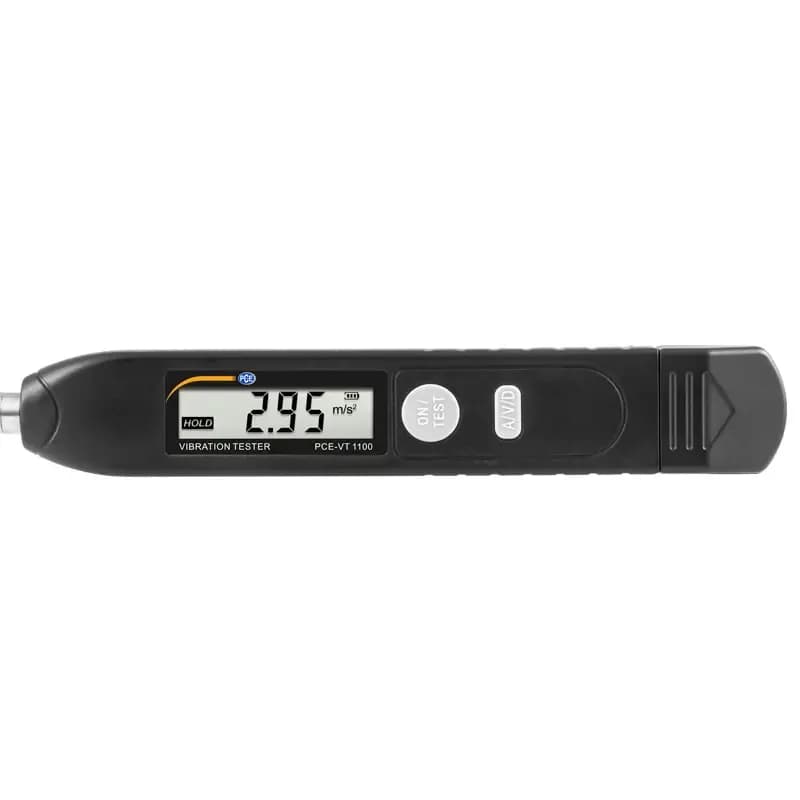

Miernik drgań PCE-VT 1100S-ICA z certyfikatem ISO

Igła o długości 45 mm i dokument wzorcowania w jednym opakowaniu — tak wygląda PCE-VT 1100S-ICA, wykonanie przeznaczone do serwisu z obowiązkiem dokumentowania wyników. Czujnik igłowy PCE-VT-NF-45 dosięga punktów pomiarowych ukrytych w obudowie, a fabryczny certyfikat kalibracji ISO odnosi się do dostarczanego egzemplarza. Zakresy pomiarowe obejmują przyspieszenie 0,01 ... 199,9 m/s² w wartości szczytowej oraz prędkość 0,01 ... 199,9 mm/s w wartości skutecznej. Rozdzielczość przemieszczenia sięga 0,001 mm, przy górnej granicy 1,999 mm.

Dwa ogniwa guzikowe wystarczają na około 5 godzin ciągłego pomiaru, co przy krótkich odczytach oznacza wiele dni pracy między wymianami. Przyrząd zachowuje wynik na ekranie i wygasza się po 20 sekundach bezczynności, dzięki czemu w kieszeni nie rozładowuje baterii. Zestaw transportowy tworzy torba oraz pudełko na końcówkę pomiarową. Codzienna praca tym przyrządem wygląda tak: wybierasz punkt, przykładasz igłę, czekasz około sekundy i odczytujesz wartość, która zostaje na ekranie. Prostota obsługi nie zwalnia jednak z dyscypliny — miejsca pomiarowe powinny być opisane, a technika przykładania jednakowa dla całego zespołu, bo tylko wtedy kolejne serie da się porównywać.

Igła PCE-VT-NF-45 wkręca się w korpus miernika i sięga w głąb obudowy maszyny, do punktów niedostępnych dla płaskiej końcówki. Zakres pomiarowy obejmuje prędkość drgań w wartości skutecznej oraz przyspieszenie w wartości szczytowej, przy paśmie 10 Hz ... 1 kHz; przemieszczenie mierzone jest w węższym zakresie 10 ... 500 Hz. Warunki pracy to 0 ... +40 °C przy wilgotności do 84 %. Miernik o wymiarach 155 x 24 x 18,7 mm waży wraz z ogniwami około 40 g, więc mieści się w kieszeni razem z pudełkiem na końcówkę pomiarową. Do zestawu dołączono również torbę oraz pudełko, dzięki czemu igła pomiarowa nie wygina się podczas transportu w torbie narzędziowej.
