Miernik drgań PCE-VT 1100S z igłą 45 mm

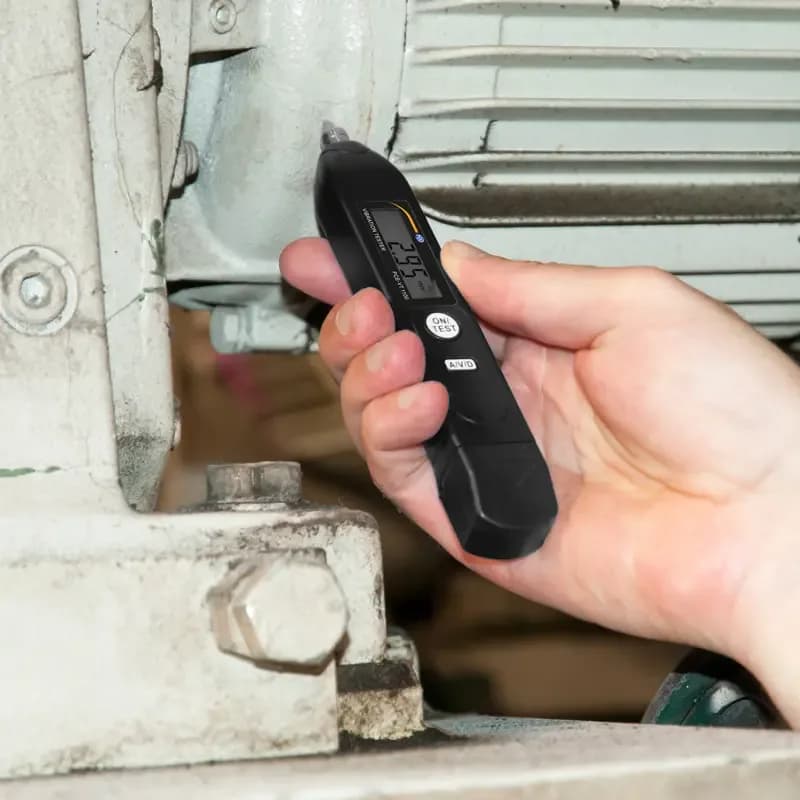

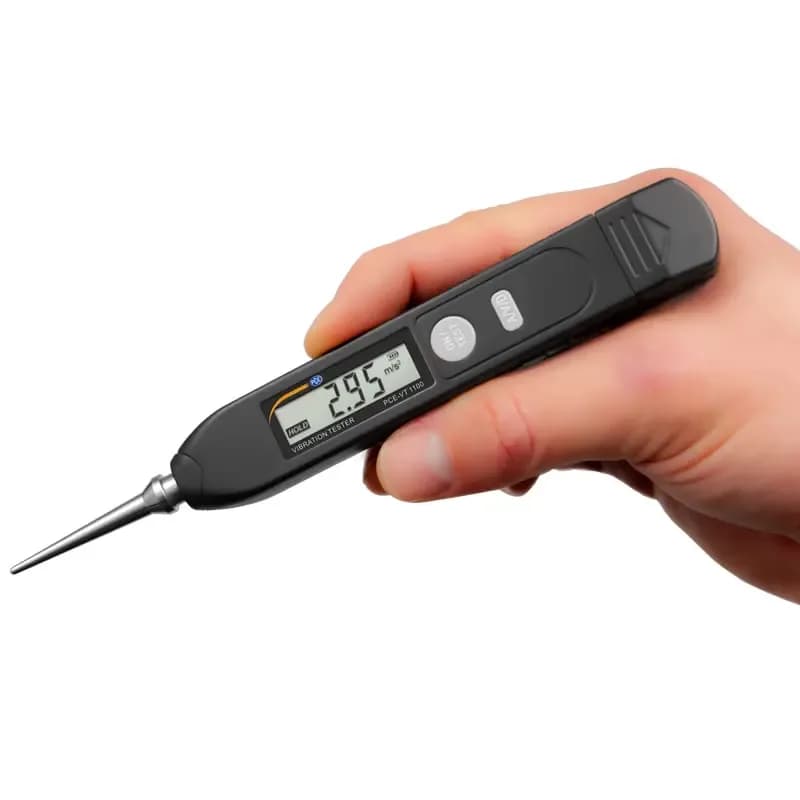

Punkt pomiarowy bywa schowany za osłoną albo w głębi obudowy i wtedy krótka końcówka nie wystarczy. PCE-VT 1100S dostajesz z czujnikiem igłowym PCE-VT-NF-45 o długości 45 mm, który sięga tam, gdzie palec się nie zmieści. Przyrząd mierzy prędkość drgań do 199,9 mm/s, przyspieszenie do 199,9 m/s² i przemieszczenie do 1,999 mm, w paśmie 10 Hz ... 1 kHz. Igła przenosi drgania z niewielkiej powierzchni, więc odczyt odnosi się do konkretnego punktu, na przykład do pokrywy łożyska, a nie do całej obudowy. Wskazanie ustala się w około 1 sekundę i zostaje na wyświetlaczu, co ułatwia pracę w niewygodnej pozycji.

Miernik o wymiarach 155 x 24 x 18,7 mm waży wraz z bateriami około 40 g i wyłącza się sam po 20 sekundach bezczynności. Warunki pracy obejmują 0 ... +40 °C przy wilgotności do 84 %. Igła przenosi drgania z bardzo małej powierzchni, co ma dwie konsekwencje. Po pierwsze, odczyt opisuje wybrany punkt, a nie uśrednione drgania całej obudowy — to zaleta przy szukaniu źródła. Po drugie, wynik silnie zależy od kąta przyłożenia: końcówkę trzyma się prostopadle do powierzchni i dociska stałą siłą, inaczej kolejne pomiary tego samego miejsca będą się rozjeżdżać. Warto więc wybrać kilka stałych punktów i wracać do nich przy każdym obchodzie.

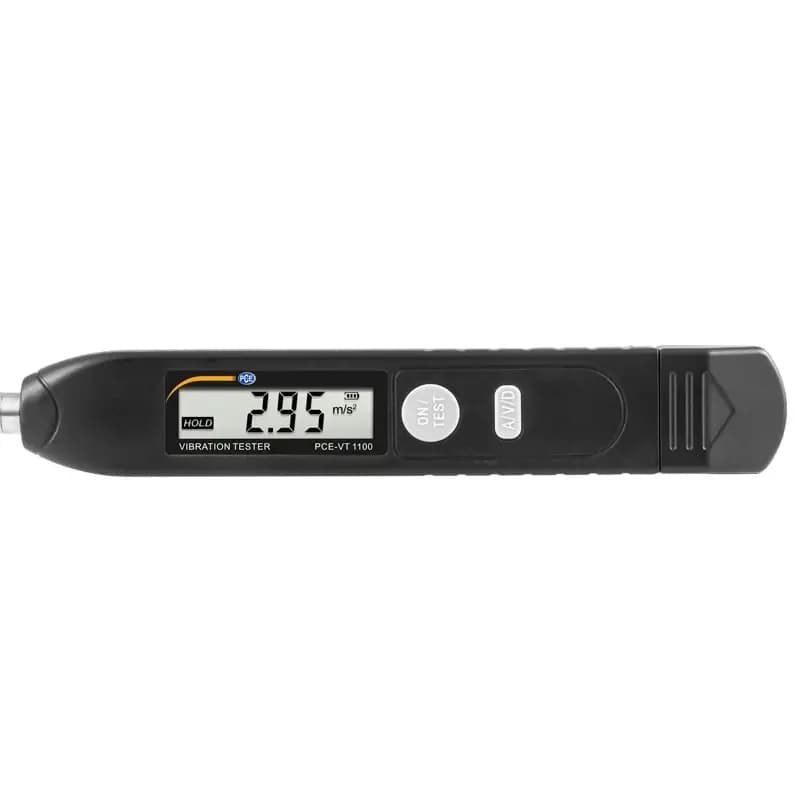

Przyrząd pokazuje prędkość drgań w wartości skutecznej, przyspieszenie w wartości szczytowej oraz przemieszczenie od szczytu do szczytu; dokładność dla przyspieszenia producent podaje jako nie gorszą niż 3 %, a dla prędkości jako ±5 % z dodatkiem dwóch jednostek ostatniego miejsca. Przemieszczenie mierzone jest w węższym paśmie 10 ... 500 Hz. Wskazanie ustala się w około 1 sekundę i pozostaje na ekranie, co przy pomiarze w zgięciu albo pod maszyną bywa jedynym sposobem odczytania wyniku. Zasilanie z dwóch ogniw guzikowych CR2032 wystarcza na około 5 godzin ciągłej pracy, a wskaźnik naładowania ostrzega przed ich wyczerpaniem.
