Miernik drgań PCE-VM 5000, 4 kanały, karta SD

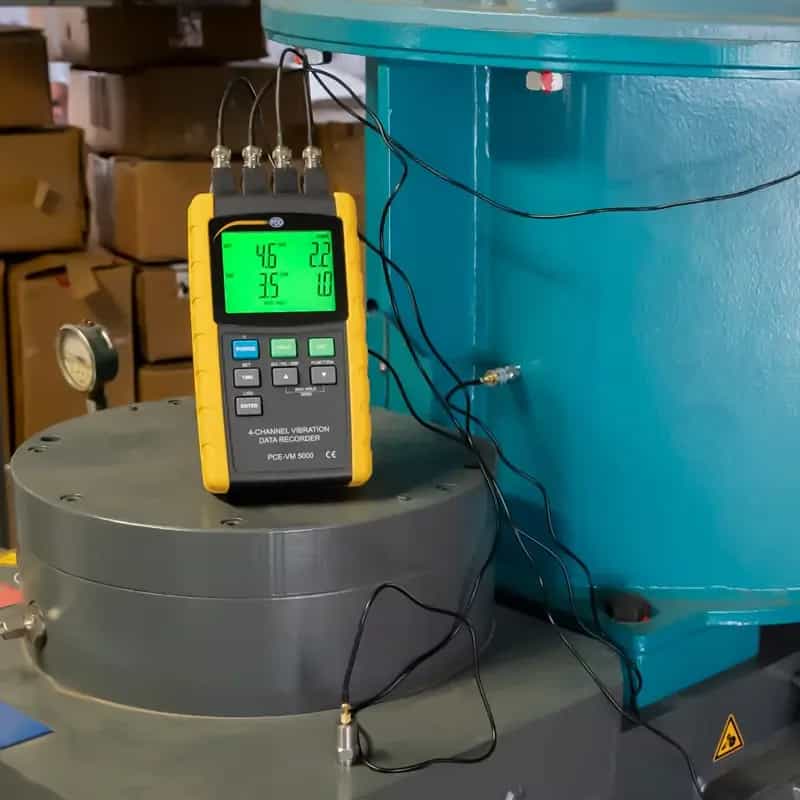

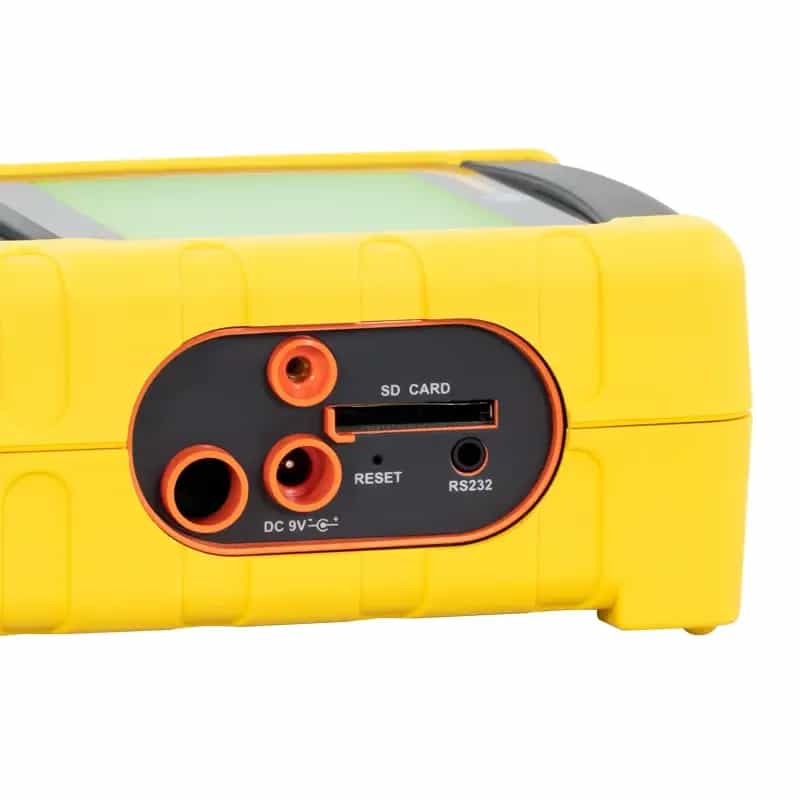

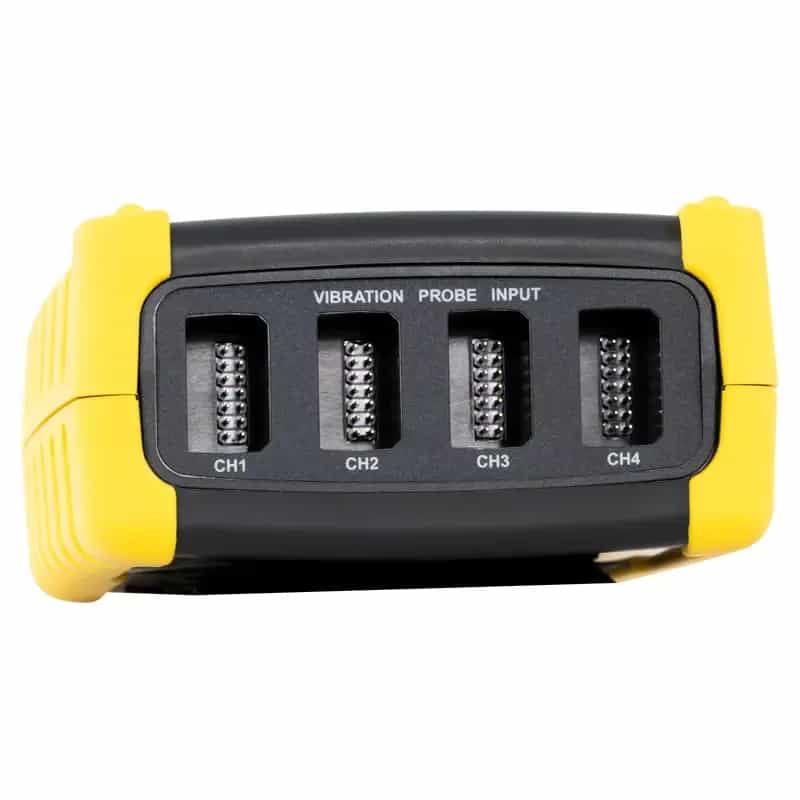

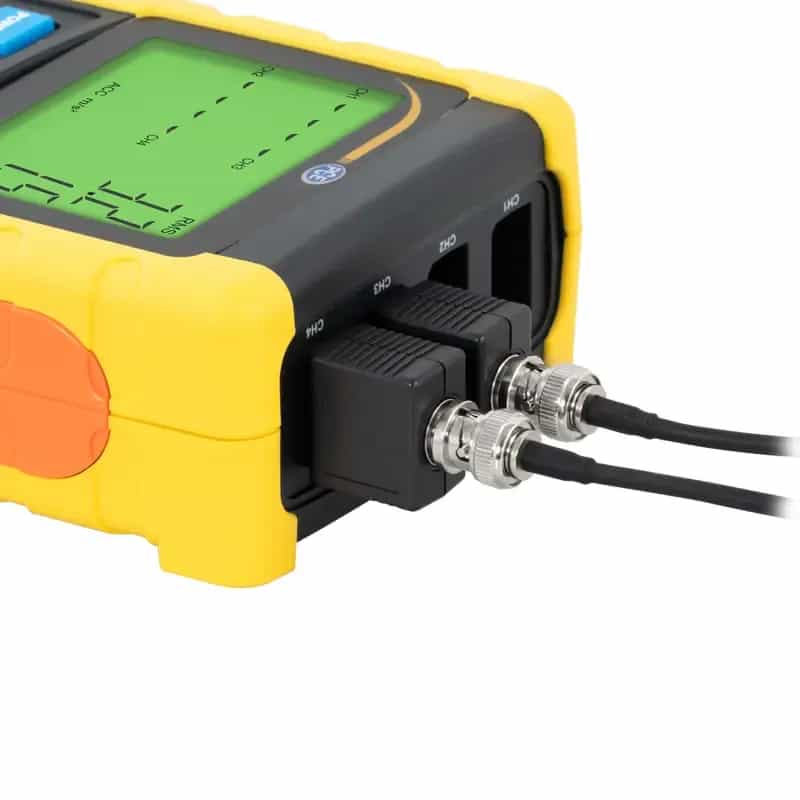

Cztery kanały wejściowe pozwalają obsadzić maszynę czujnikami w kilku punktach naraz, dlatego PCE-VM 5000 pokazuje różnice między łożyskiem po stronie napędu a łożyskiem po stronie roboczej w tym samym momencie. Zakres obejmuje prędkość 0,5 ... 199,9 mm/s, przyspieszenie 0,5 ... 199,9 m/s² oraz przemieszczenie do 1,999 mm, przy paśmie 10 Hz ... 1 kHz. Dokładność wynosi ± (5 % wartości mierzonej + 5 jednostek ostatniego miejsca) przy częstotliwościach 80 i 160 Hz. Zapis prowadzi karta pamięci SD o pojemności od 1 do 16 GB, a zebrane serie ocenia się później w arkuszu na komputerze.

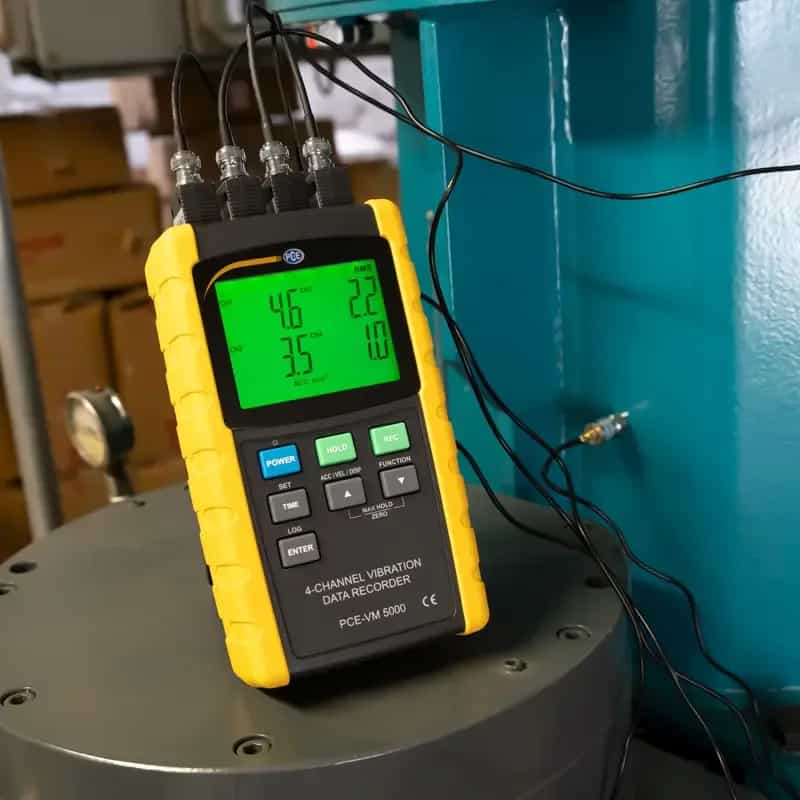

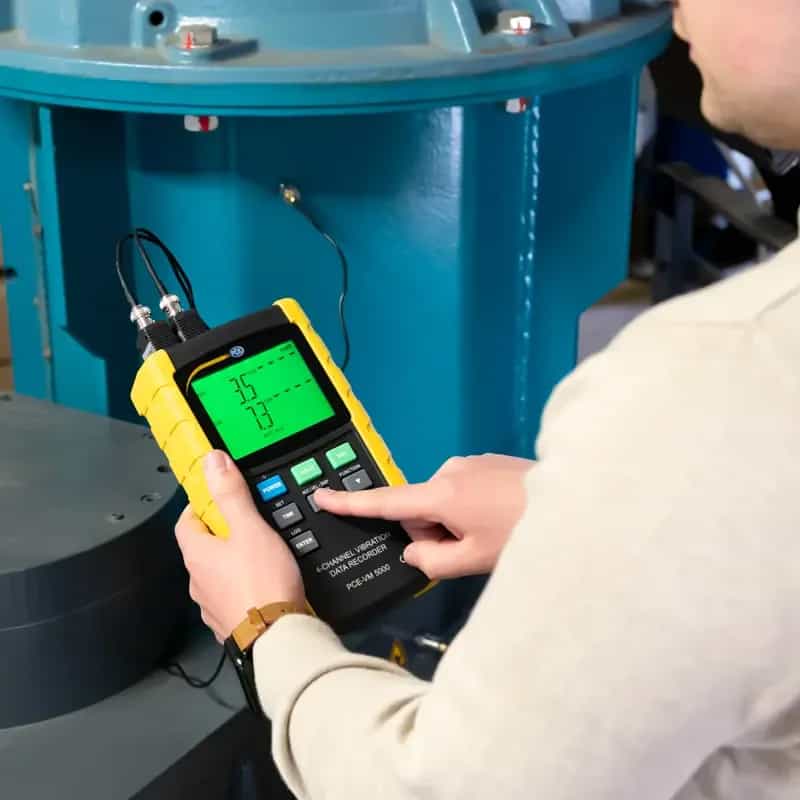

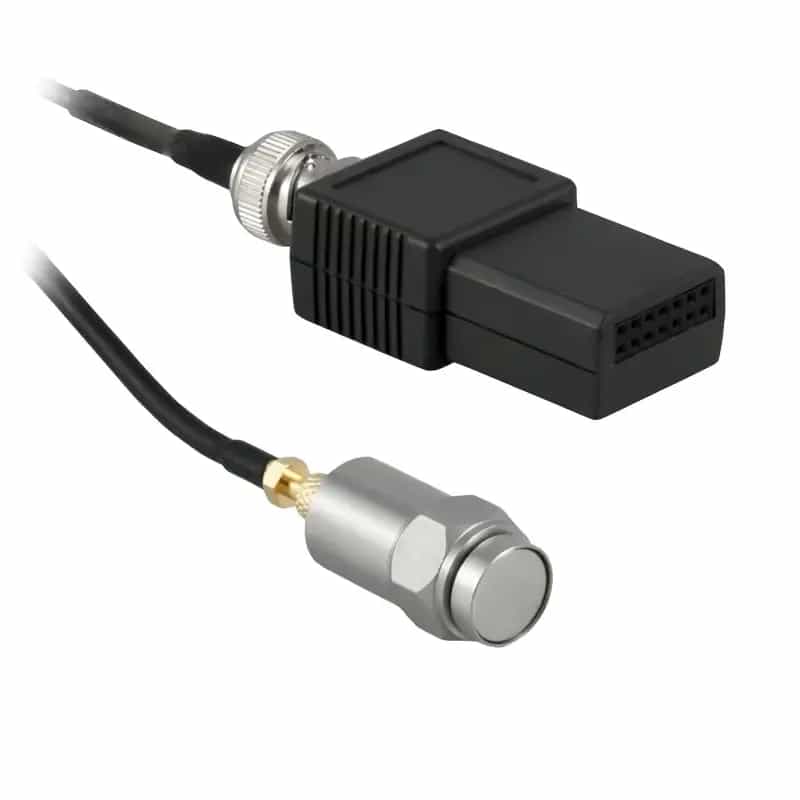

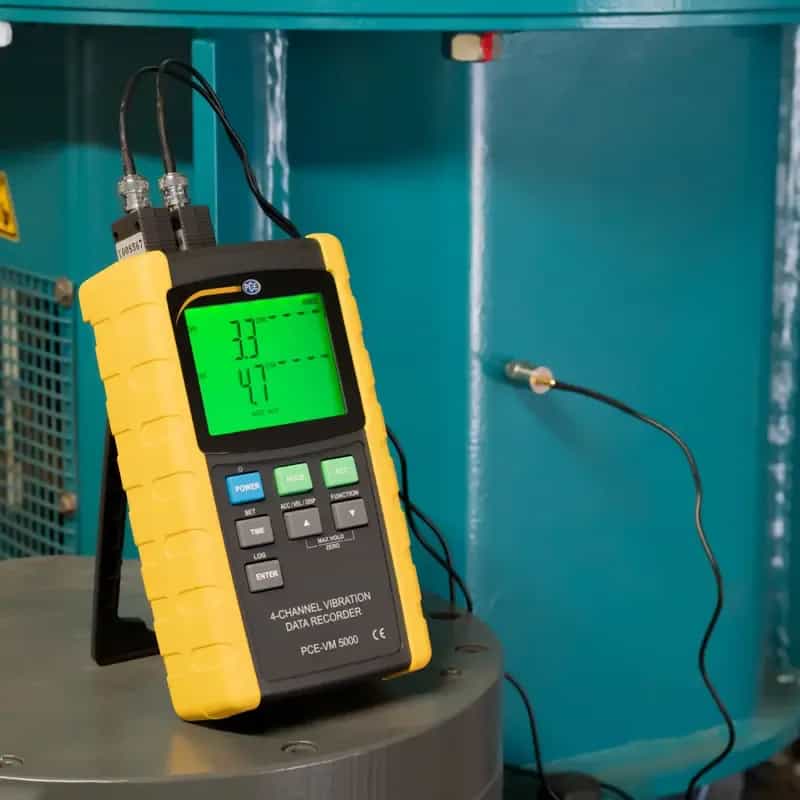

Ekran o przekątnej wynikającej z pola 82 x 61 mm ma podświetlenie, więc odczyt nie zależy od oświetlenia hali. Sondy o średnicy 16 mm i długości 37 mm mocuje się podstawą magnetyczną, każda z przewodem 1,2 m. Jednostka główna 203 x 76 x 38 mm waży 515 g, zasila ją 8 baterii AA 1,5 V albo zasilacz 9 V, a wyjście słuchawkowe pozwala posłuchać sygnału z czujnika. Rejestrator zapisuje odczyty samoczynnie, w odstępach ustawianych od 1 do 3600 sekund, albo ręcznie, po naciśnięciu przycisku. Pierwszy tryb służy do obserwacji cyklu technologicznego, drugi do obchodu, w którym operator sam decyduje, co warto zachować.

Obsługę porządkują trzy funkcje: zatrzymanie wskazania na ekranie, zapamiętanie wartości szczytowej oraz zerowanie przyciskiem dla pomiaru przyspieszenia w wartości skutecznej. Pobór prądu wynosi około 12 mA w zwykłej pracy i rośnie do około 35 mA przy włączonym rejestratorze, dlatego przy dłuższych seriach warto sięgnąć po akumulatory o pojemności 2700 mAh zamiast zwykłych baterii. Wyjście słuchawkowe na złączu typu mini jack podaje sygnał o napięciu do 2 V przy rezystancji 100 Ω. Producent wskazuje punkty odniesienia dla wzorcowania: 50 mm/s, 50 m/s² oraz 0,141 mm przy 160 Hz. Warunki pracy obejmują 0 ... +50 °C przy wilgotności do 85 %, a odczyt na miejscu ułatwia podświetlany ekran o polu 82 x 61 mm.
