Miernik drgań PCE-VM 31-HA, sonda ręka-ramię

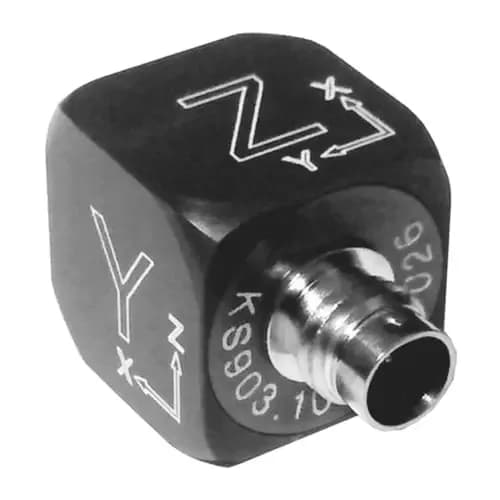

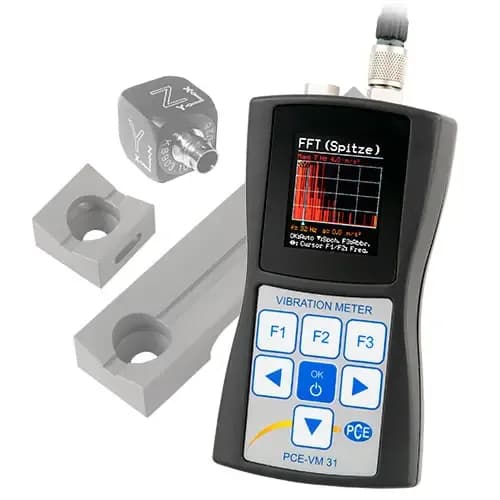

Narzędzie w dłoni oddaje drgania prosto do nadgarstka, więc pomiar wymaga czujnika przypiętego do rękojeści — i właśnie taki komplet tworzy PCE-VM 31-HA. W pudełku znajdziesz trójosiową sondę KS903.10 do drgań przenoszonych przez kończyny górne, przewód 3 m oraz dwa adaptery uchwytu, 140 i 142, którymi mocuje się czujnik na trzonku szlifierki, młota czy zagęszczarki. Miernik liczy sumę wektorów wraz z dawką drgań, dzięki czemu wynik opisuje całą ekspozycję, a nie pojedynczą chwilę. Filtry korekcyjne obejmują między innymi Wh oraz Wk, więc korektę częstotliwościową dobiera się do rodzaju narażenia. Trójkanałowa analiza widmowa FFT po 125 linii na oś pokazuje, przy jakiej częstotliwości narzędzie wzbudza największe drgania.

Pamięć przyjmuje 10 000 zestawów wartości opatrzonych datą, godziną i komentarzem, a szum własny poniżej 0,003 m/s² pozwala mierzyć również spokojniejsze stanowiska. Zasilanie z trzech ogniw AAA 1,5 V i masa 140 g robią z zestawu narzędzie do obchodu po halach. Poprawny pomiar drgań narzędzia zaczyna się od miejsca zamocowania sondy: czujnik powinien znaleźć się jak najbliżej powierzchni obejmowanej dłonią operatora i nie może zmieniać sposobu trzymania narzędzia. Służą do tego dwa adaptery uchwytu, 140 oraz 142, obejmujące trzonki o różnej grubości. Odniesieniem normowym dla tego rodzaju narażenia jest ISO 5349.

Pomiar prowadzi się w warunkach zbliżonych do rzeczywistej pracy — z tym samym materiałem, dociskiem i osprzętem — bo drgania próby na biegu jałowym mają niewiele wspólnego z tymi z realnego zadania. Wynik zapisuje się razem z opisem stanowiska, dzięki czemu późniejsze porównanie narzędzi ma sens. Tor pomiarowy przyjmuje sondy o czułości 0,8 ... 120 mV/(m/s²), a liniowość powyżej 75 dB pozwala objąć jednym ustawieniem lekką szlifierkę i ciężki młot udarowy. Warunki pracy przyrządu obejmują -20 ... +60 °C przy wilgotności poniżej 95 %, więc pomiary na placu budowy nie wymagają osłony. Zasilanie z trzech ogniw AAA 1,5 V wystarcza na dzień pracy, a walizka mieści miernik, sondę i komplet adapterów.
