Miernik drgań PCE-VM 20-ICA, IP68, certyfikat ISO

Szum własny na poziomie 14 µg/√Hz przy 10 Hz oznacza, że PCE-VM 20-ICA wyłapuje drgania znacznie słabsze od tych, które czuć ręką położoną na korpusie. Sam przyrząd pracuje w zakresie od -10 do +55 °C, a czujnik przyspieszenia wytrzymuje od -50 do +121 °C, więc gorąca pompa czy nagrzany silnik nie wykluczają pomiaru. Odczyt obejmuje przyspieszenie, prędkość oraz drogę drgań, a wynik od razu ląduje w strefie oceny według DIN ISO 10816. Zebrane serie zapisuje karta micro SD 4 GB, natomiast do komputera przenosi je złącze USB 2.0 wraz z dołączonym oprogramowaniem. Wraz z egzemplarzem dostarczany jest certyfikat kalibracji ISO, co skraca drogę od pomiaru do wpisu w dokumentacji.

Korpus 132 x 70 x 33 mm waży około 150 g, magnetyczny akcelerometr sięga w głąb maszyny przewodem 1,8 m, a ładowarka 100 ... 240 V AC uzupełnia energię z dowolnego gniazdka. W praktyce najwięcej zależy od tego, jak przyłożysz sondę. Magnetyczny akcelerometr trzyma się płaskiego, czystego fragmentu korpusu możliwie blisko łożyska; gruba warstwa farby albo zabrudzenie tłumią sygnał w górnym paśmie i zaniżają odczyt przyspieszenia. Punkty warto opisać i powtarzać, bo dopiero seria z tego samego miejsca pokazuje kierunek zmian. Przyrząd pracuje w trybach drgań, temperatury oraz prędkości, a prezentowane wielkości obejmują przyspieszenie, prędkość, przemieszczenie, częstotliwość i widmo.

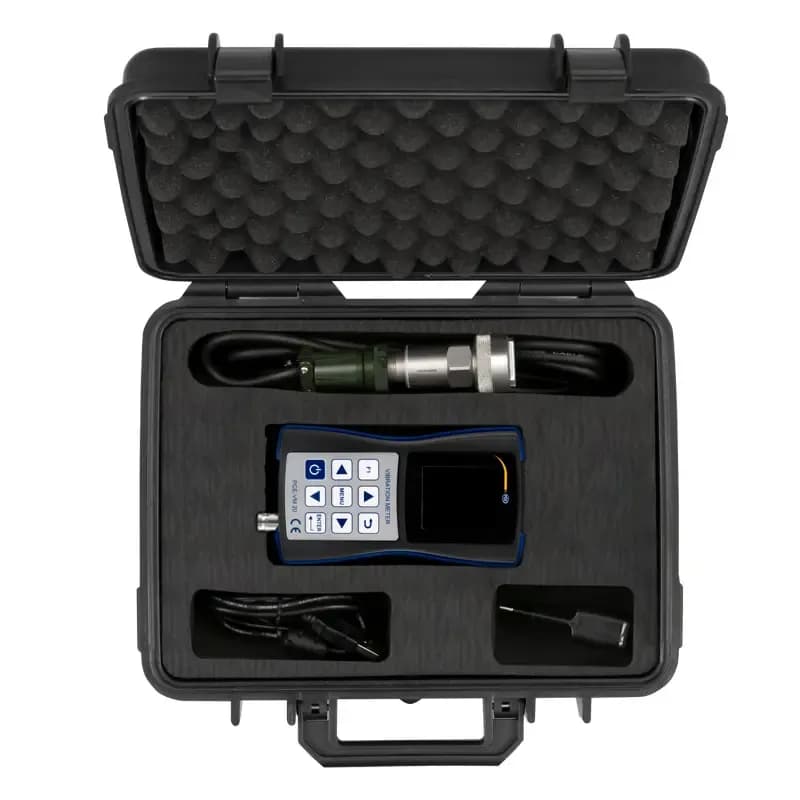

Częstotliwość podawana jest zarówno w hercach, jak i w obrotach na minutę, co upraszcza powiązanie prążka widma z prędkością wału. Zasilanie czujników w standardzie IEPE odbywa się napięciem 18 ... 30 V DC przy prądzie 2 ... 10 mA, a rezystancja izolacji obudowy przekracza 100 MΩ. Kolorowy wyświetlacz 128 x 160 pikseli utrzymuje czytelność w hali, natomiast opcja trasy prowadzi obchód według ustalonej listy punktów. Wyposażenie transportowe uzupełniają ładowarka sieciowa oraz przewód do komputera, dzięki czemu przyrząd wyjeżdża na obiekt w komplecie i nie wymaga kompletowania osprzętu przed każdym wyjazdem serwisowym.
