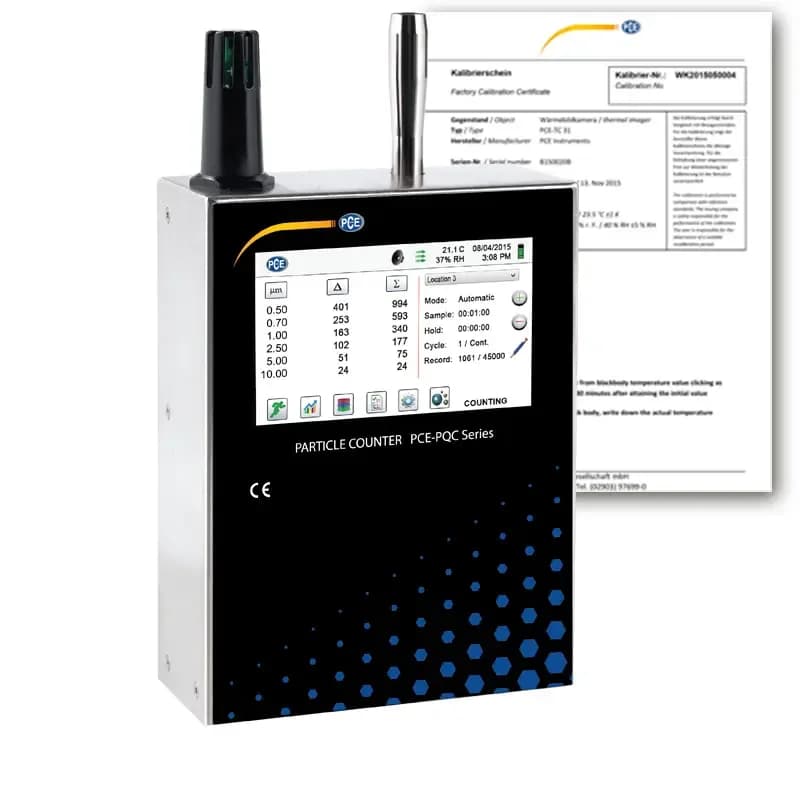

Licznik cząstek PCE-PQC 31EU, zliczanie od 0,5 µm

Zliczanie od 0,5 µm dobiera się tam, gdzie kontrola dotyczy pyłu roboczego, a nie najdrobniejszych frakcji — PCE-PQC 31EU obejmuje w takim układzie przedział 0,5 ... 25 µm na sześciu kanałach. Przyrząd pracuje na stałe z sieci 110 ... 240 V AC i nie ma ogniwa, które trzeba by wymieniać w trakcie ruchu zakładu. Korpus ze stali nierdzewnej 13,3 x 5,8 x 22,6 cm waży 1,18 kg i montuje się go w pobliżu linii, a wyniki czyta się zdalnie przez Ethernet albo opcjonalne Wi-Fi 802.11 b/g.

Tryby zliczania obejmują pracę automatyczną, ręczną, podgląd w czasie rzeczywistym oraz sumowanie, a pamięć trzyma 50 własnych konfiguracji, żeby przełączenie zadania trwało chwilę. W buforze pierścieniowym mieści się 45000 rekordów, natomiast pojedyncza próba może trwać od 1 s do 99 h. Zgodność z ISO 21501-4 i JIS B9921 oraz certyfikat kalibracji odniesiony do wzorców NIST idą razem z przyrządem. Wyższy próg dolny nie zmienia optyki, tylko sposób dzielenia wyniku: sześć kanałów rozkłada się na przedziale zaczynającym się od 0,5 µm, więc każdy z nich obejmuje szerszy fragment widma pyłu.

W halach, gdzie zapylenie bierze się z cięcia, przesypywania albo pakowania, taki podział bywa czytelniejszy niż rozdrabnianie pomiaru na najdrobniejsze frakcje, których i tak nikt później nie rozlicza. Za rozdział ziaren odpowiada dioda laserowa o długiej żywotności, a szum własny konstrukcji producent określa poniżej 2 cząstek na stopę sześcienną, czyli mniej niż jedno zliczenie w ciągu 5 min — badane według ISO 21501-4 oraz JIS B9921. Przez komorę przechodzi 2,83 l/min powietrza, co odpowiada 0,1 stopy sześciennej na minutę.

Próg alarmu dźwiękowego nastawia się w przedziale 1 ... 9999999 zliczeń, więc ta sama konstrukcja obsłuży i strefę reagującą na pojedyncze ziarna, i halę, w której sygnał ma się odezwać dopiero przy wyraźnym skoku zapylenia. Górną granicę sensownego użycia wyznaczają straty losowe: przy 15000000 cząstek na stopę sześcienną sięgają one 10 %. Obsługa zdalna idzie przez przeglądarkę internetową — z pulpitu widać bieżące zliczenia i można zmienić parametry próby bez wchodzenia do nadzorowanego pomieszczenia.

Standardem są gniazda Ethernet i USB, natomiast Wi-Fi 802.11 b/g oraz łącza RS485 i RS232 zamawia się osobno, gdy sterownik w szafie rozmawia wyłącznie po łączu szeregowym. Zakres pracy +5 ... +40 °C i przechowywania 0 ... +50 °C zamykają licznik w pomieszczeniu o kontrolowanej temperaturze. Mocowanie przewidziano na ścianie albo na pręcie, a obsługę na miejscu prowadzi kolorowy ekran dotykowy 4,3 cala o rozdzielczości 480x272 px. Konstrukcja przyjmuje filtr grawimetryczny oraz opcjonalny czujnik temperatury i wilgotności — obu elementów nie ma w kartonie, dobiera się je pod konkretne zadanie.
