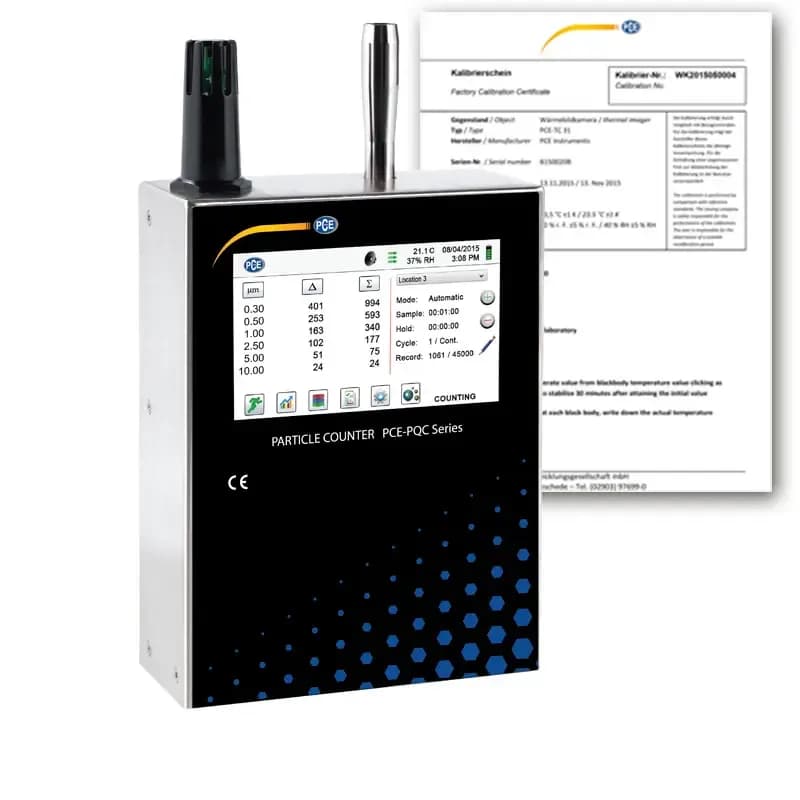

Licznik cząstek PCE-PQC 30EU do montażu na stałe

PCE-PQC 30EU pomyślano do zabudowy na stałe: wąski korpus ze stali nierdzewnej o wymiarach 13,3 x 5,8 x 22,6 cm i masie 1,18 kg mieści się przy linii albo w śluzie, a zasilanie 110 ... 240 V AC pozwala zostawić licznik włączony bez pilnowania stanu ogniwa. Odczyt idzie zdalnie przez Ethernet albo, opcjonalnie, przez Wi-Fi 802.11 b/g, RS485 czy RS232, więc obsługa nie musi wchodzić do strefy tylko po wynik. Sześć kanałów pokrywa przedział 0,3 ... 25 µm, pomiar trwa od 1 s do 99 h, a wewnętrzna pamięć zapisuje 45000 rekordów w buforze pierścieniowym. Przy wysokich stężeniach straty losowe sięgają 10 % dla 15000000 cząstek na stopę sześcienną.

Wbudowany alarm dźwiękowy ma regulowany próg w zakresie 1 ... 9999999 zliczeń, a konstrukcję przygotowano pod filtr grawimetryczny oraz opcjonalny czujnik temperatury i wilgotności. Ekran dotykowy 4,3 cala zostaje na miejscu do lokalnej obsługi. Ziarna rozpoznaje dioda laserowa o długiej żywotności: cząstka przecinająca wiązkę rozprasza światło tym mocniej, im większą ma średnicę, a układ przypisuje impuls do jednego z sześciu kanałów wybranych przez obsługę. Własne tło przyrządu producent deklaruje jako mniej niż jedno zliczenie na 5 min, czyli poniżej 2 cząstek na stopę sześcienną, i podaje je za normami ISO 21501-4 oraz JIS B9921.

Ta liczba decyduje o przydatności licznika w strefach o wysokich wymaganiach — przy takim tle wskazanie bliskie zeru rzeczywiście opisuje czyste powietrze, a nie szum optyki. Cztery tryby zliczania — automatyczny, ręczny, podgląd w czasie rzeczywistym i kumulatywny — obsługują zarówno krótki pomiar odbiorowy, jak i wielogodzinny dozór. Pod każdą strefę zapisuje się osobny zestaw parametrów: pamięć mieści 50 własnych konfiguracji, więc zmiana zadania sprowadza się do wybrania pozycji z listy. Przez komorę pomiarową przechodzi 2,83 l/min powietrza, czyli 0,1 stopy sześciennej na minutę.

Nadzór prowadzi się z przeglądarki internetowej — bieżące zliczenia i ustawienia widać z pulpitu w biurze utrzymania ruchu, bez schodzenia do hali. Tą samą drogą licznik wchodzi do zakładowej automatyki oraz do systemu nadzoru pomieszczeń czystych: w standardzie służy do tego gniazdo Ethernet, a złącze USB zostaje do zgrania danych na miejscu. Warunki pracy zamykają się w przedziale +5 ... +40 °C, przechowywania w 0 ... +50 °C, więc punkt montażu musi być pomieszczeniem o kontrolowanej temperaturze. Uchwyt przewidziano na ścianę albo na pręt, a szerokość 5,8 cm pozwala wcisnąć przyrząd nawet w wąską niszę przy śluzie.

Kolorowy ekran dotykowy o rozdzielczości 480x272 px wystarcza, żeby z kilku kroków odczytać stan próby i ustawiony próg. W dostawie jest certyfikat kalibracji odniesiony do wzorców NIST, a konstrukcję oparto na wymaganiach ISO 21501-4 i JIS B9921. W codziennej eksploatacji najwięcej zależy od toru poboru próbki: dołączoną sondę izokinetyczną ustawia się w strugę powietrza, a jej wlot sprawdza okresowo, bo zabrudzenie zaniża zliczenia mocniej niż jakikolwiek dryf elektroniki. Gniazdo pod filtr grawimetryczny przyda się wtedy, gdy obok liczby ziaren potrzebna jest próbka do zważenia w laboratorium.
