Licznik cząstek PCE-CPC 100, 5 kanałów, 28,3 l/min

Pięć progów zliczania — 0,3 · 0,5 · 1,0 · 5,0 · 10 µm — i wentylator zasysający 28,3 l/min ustawiają PCE-CPC 100 w tempie, w jakim liczy się czystość powietrza w halach: jedna stopa sześcienna na minutę. Wynik podawany jest w cząstkach na metr sześcienny albo na stopę sześcienną, a zakres zliczeń sięga 1000000 cząstek na 28,3 l. Obsługa idzie przez ekran dotykowy 3,5 cala: czas próbkowania ustawia się w przedziale 2 ... 10 min, przerwę między cyklami w przedziale 2 ... 1000 min, a wskazanie odświeża się raz na sekundę przy czasie odpowiedzi 8 s. Do nadzoru ciągłego przyrząd wystawia dane przez RS485 w protokołach Modbus RTU i MQTT oraz przez gniazdo Ethernet, więc trafia wprost do systemu monitoringu zakładu.

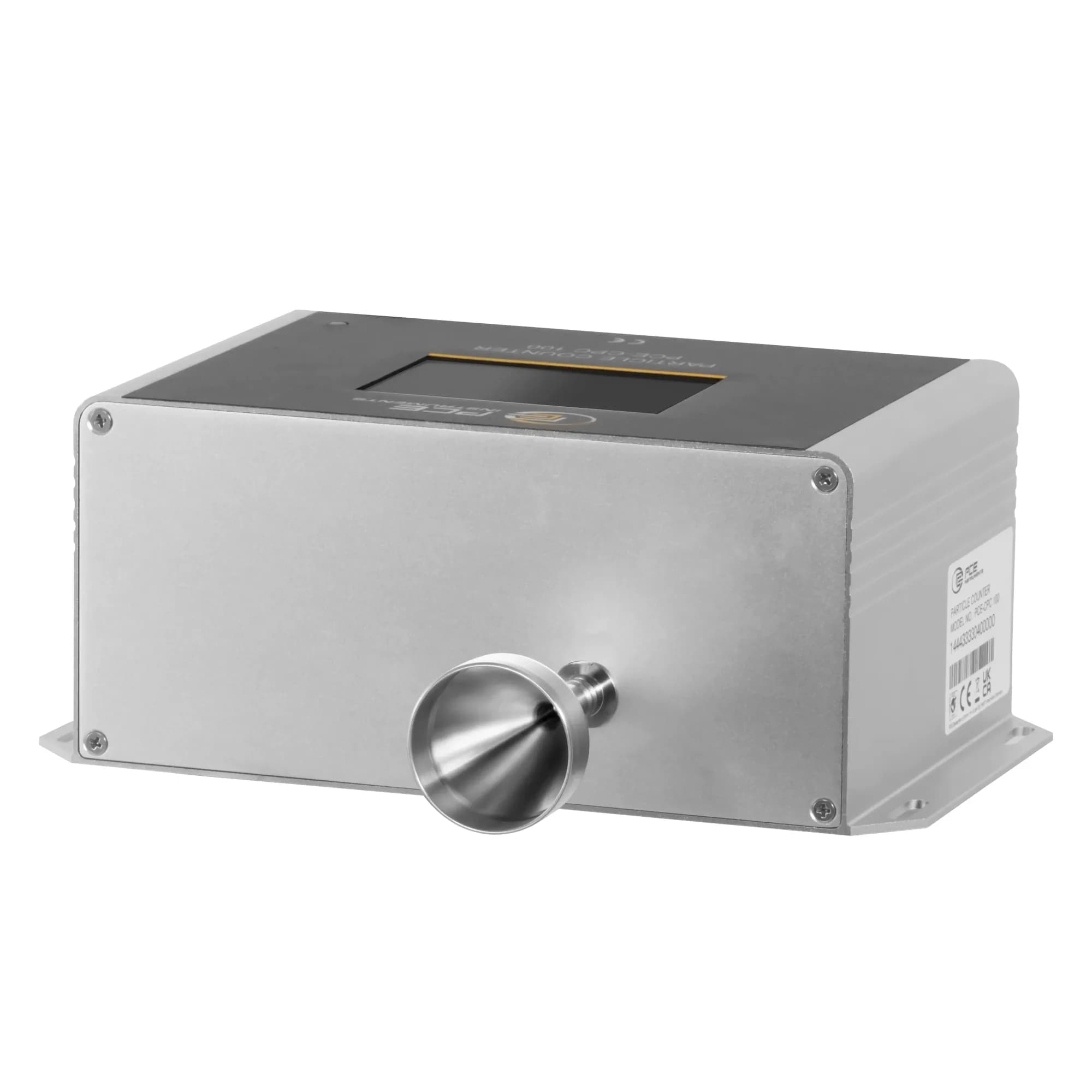

Metalowa obudowa w klasie IP 30 waży 1495 g, a próbkę pobiera sonda izokinetyczna na wężu o długości 3 m i średnicy wewnętrznej 10 mm. Alarm akustyczny i wizualny odzywa się po przekroczeniu ustawionego progu. Zliczanie opiera się na świetle rozpraszanym laserem: ziarno przelatujące przez wiązkę rozprasza ją tym mocniej, im większą ma średnicę, a przetwornik zamienia rozbłysk na impuls i przypisuje go do właściwego kanału. Jeden cykl daje więc od razu rozkład zapylenia, a nie samą sumę. Na ekranie obok surowych zliczeń pojawia się klasa czystości pomieszczenia liczona na bieżąco według normy ISO 14644-1.

Skraca to drogę od pomiaru do wniosku: dyżurny technik widzi, czy strefa mieści się w założonym poziomie, bez przeliczania tabel na kartce. Wbudowany czujnik dokłada do zliczeń warunki powietrza. Temperatura obejmuje przedział -40 °C ... +125 °C, wilgotność 0 … 100 %, rozdzielczość wynosi 0,1 °C i 0,10 %, a deklarowana dokładność to ±0,2 °C w przedziale 5 … 60 °C oraz ±2 % wartości średniej. To wystarcza, żeby razem z liczbą cząstek zapisać kontekst pomiaru — sucha zima i parne lato zupełnie inaczej niosą pył. Sam licznik przewidziano do pracy w 0 … 45 °C przy wilgotności 10 … 95 %, a do przechowywania w -20 … 60 °C.

Zasilanie doprowadza się na stałe: 24 V prądu stałego przy 5 A, przewodem z wtyczką ze stykiem ochronnym. Obudowa o wymiarach 218 x 235 x 87 mm mieści się na wsporniku ściennym albo na półce w szafie sterowniczej i tam zostaje. Menu prowadzone jest po angielsku i po chińsku, bez polskiej wersji językowej, więc przy uruchomieniu warto spisać ustawienia czasu próbkowania, przerwy i progu alarmu i zostawić je przy stanowisku. Pilnowania wymaga też tor poboru próbki: wąż o długości 3 m prowadzi się bez ostrych załamań, a sondę izokinetyczną sprawdza okresowo, bo zarośnięty wlot zaniża zliczenia mocniej niż jakikolwiek błąd elektroniki.
