Luksomierz PCE-LXT-ICA do 50000 lx, certyfikat ISO

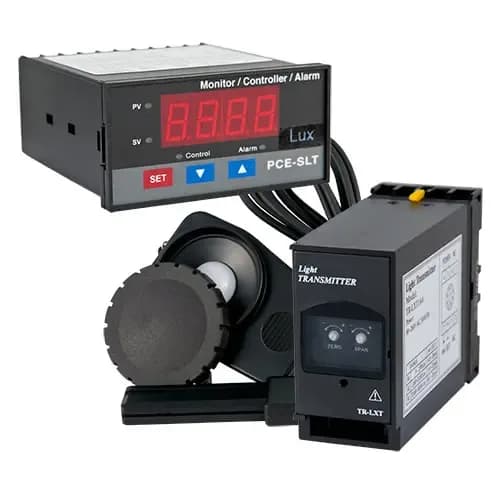

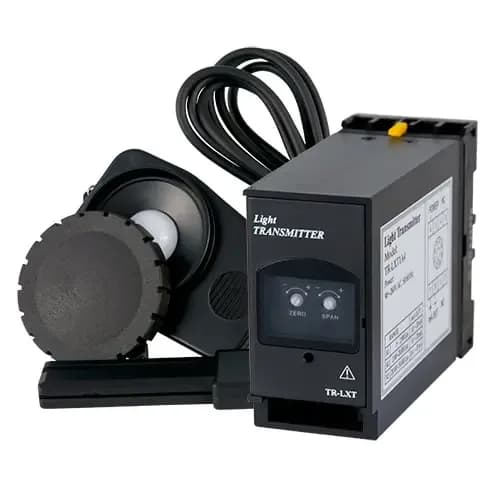

Instalacja pilnująca oświetlenia w magazynie farmaceutycznym prędzej czy później trafia pod kontrolę, dlatego PCE-LXT-ICA dostarczany jest z fabrycznym certyfikatem kalibracji ISO. Reszta układu jest przygotowana do montażu na stałe: czujnik w uchwycie ściennym z przewodem 1,5 m, nadajnik światła oraz wyświetlacz panelowy o wycięciu 92 x 45 mm według DIN, mieszczący się w typowej szafie sterowniczej. Zakres pomiaru obejmuje 0 ... 50000 lx w trzech podzakresach, rozdzielczość wynosi 0,1 lx albo 1 lx, a dokładność ±5 % odczytu. Fotodioda z filtrem korekcji barwnej CIE ogranicza wpływ barwy źródła na wskazanie.

Próg alarmowy ustawia się z klawiatury wyświetlacza i pozostaje on zapisany w urządzeniu; jego przekroczenie załącza przekaźnik 5 A / 240 V sterujący sygnalizacją optyczną lub akustyczną. Wyjście prądowe 4 ... 20 mA pozwala jednocześnie rejestrować przebieg natężenia światła. Zasilanie 90 ... 260 V przy 50 ... 60 Hz oraz obudowa ABS w stopniu ochrony IP 54 i IP 65 dopuszczają montaż także w trudniejszych warunkach. Nadzór ciągły ma jedną przewagę nad obchodem z miernikiem: obejmuje również to, co dzieje się wtedy, gdy nikogo nie ma w pomieszczeniu. Najczęściej właśnie wtedy zdarzają się przekroczenia — zostawione zapalone oprawy, niedomknięta przesłona, światło z korytarza wpadające przez otwarte drzwi.

Wartość graniczną dobiera się do wymagań chronionego materiału, a nie do wygody obsługi, i zapisuje w wyświetlaczu; od tej chwili instalacja pilnuje progu samodzielnie, a personel dowiaduje się o zdarzeniu z sygnalizacji, nie z porannej kontroli. Pomiar prowadzony jest w trzech podzakresach, dzięki czemu ta sama instalacja obsługuje zarówno przyciemnione pomieszczenie składowe, jak i strefę pakowania oświetloną roboczo. Liczbę miejsc po przecinku wybiera się przy uruchomieniu, a wskazanie mieści się w oknie od -1999 do 9999. Fotodioda pracuje z filtrem korekcji barwnej według CIE, więc zmiana źródła — z żarowego na diodowe — nie przesuwa wskazania tak mocno jak przy czujniku bez filtru.

Sygnał prądowy 4 ... 20 mA warto wyprowadzić równolegle do rejestratora nawet wtedy, gdy na co dzień wystarcza sam alarm. Zapis przebiegu pozwala wykazać, że warunki były dotrzymane przez cały okres składowania, a przy analizie zdarzenia od razu widać, czy przekroczenie trwało chwilę, czy kilka godzin. Montaż nie stawia wysokich wymagań: wyświetlacz wchodzi w standardowe wycięcie panelowe, obudowa z tworzywa ABS występuje w stopniu ochrony IP 54 oraz IP 65, a zasilanie 90 ... 260 V przy 50 ... 60 Hz działa w każdej typowej sieci. Warunki otoczenia dopuszczają 0 ... +50 °C przy wilgotności do 85 %, a masa około 250 g nie obciąża konstrukcji nośnej.
