Reflektometr kablowy PCE-CLT 10, 5 ... 3000 m

PCE-CLT 10 pracuje metodą reflektometrii w dziedzinie czasu: wysyła impuls w żyłę i mierzy czas powrotu odbicia, a z niego wylicza odległość do uszkodzenia. Zakres sięga 5 ... 3000 m przy współczynniku skrócenia do 99,9 %, a rozdzielczość 0,1 m pozwala wskazać miejsce na tyle dokładnie, żeby kopać w jednym punkcie zamiast wzdłuż całej trasy. Dokładność wynosi ± [2 % odczytu ± 0,2 m] poniżej 100 m. Wynik zależy od prędkości rozchodzenia się sygnału w danym kablu, dlatego przyrząd ma 20 gotowych typów przewodów oraz ręczne ustawienie współczynnika w przedziale 1,0 ...

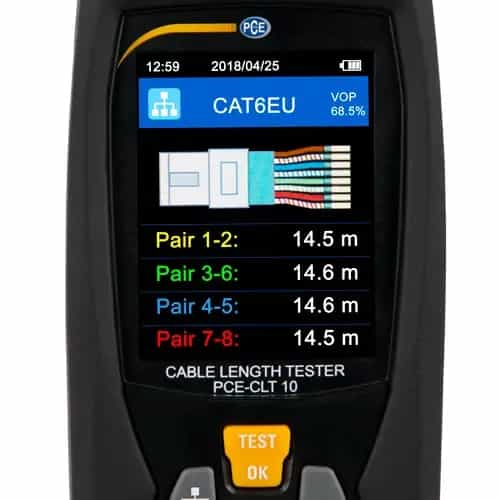

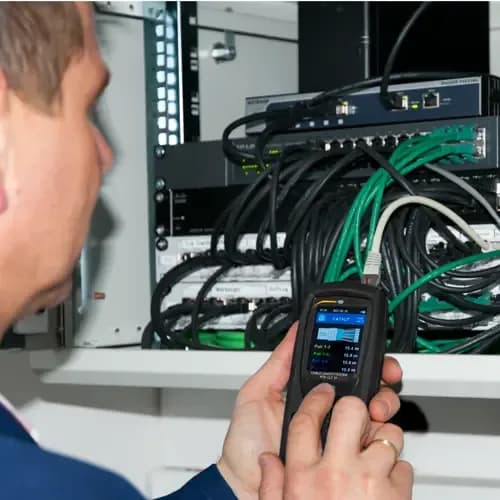

99,9 %. Pamięć obejmuje 99 lokalizacji, więc obchód po kilku odcinkach opiszesz spokojnie po powrocie do biura. Podświetlany kolorowy wyświetlacz 2,4 cala czyta się także w ciemnej studzience, a długość podaje w metrach albo w stopach. Zasilanie stanowią dwie baterie AA 1,5 V, a samoczynne wyłączanie ustawia się w przedziale od 10 do 60 minut. Złącza BNC i RJ45 obsługują zarówno kabel koncentryczny, jak i skrętkę. Reflektometr nie zastępuje lokalizatora trasy, bo odpowiada na inne pytanie.

Nie powie, którędy biegnie kabel, powie natomiast, ile metrów dzieli punkt wpięcia od uszkodzenia albo od końca odcinka. W praktyce oba przyrządy pracują więc parami: najpierw ustala się odległość, potem odmierza ją wzdłuż znanej trasy. Metoda ma swoje granice. Odcinki krótsze niż pięć metrów wypadają poniżej zakresu, a powyżej 100 m dokładność wynosi ± [2 % odczytu ± 0,5 m]. Wynik zależy też od tego, jak dobrano współczynnik skrócenia: przy wartości do 99,9 % przyrząd sięga 3000 m, przy 80,0 % — 2400 m, przy 66,0 % — 2000 m, a przy 50,0 % — 1500 m.

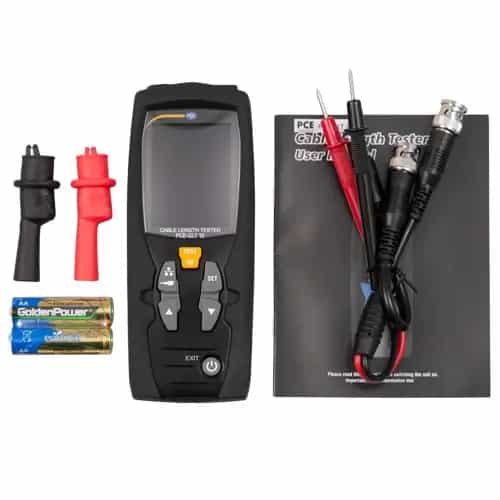

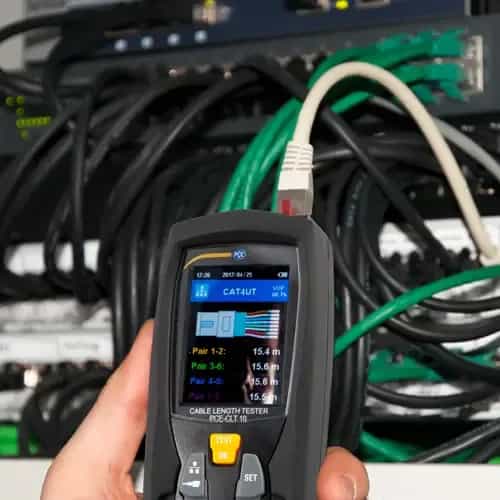

Badany kabel powinien być odłączony od zasilania i od odbiorników, bo impuls pomiarowy potrzebuje czystego toru. Dobór impedancji oraz zakresu odbywa się samoczynnie, więc obsługa sprowadza się do wskazania typu kabla i odczytania liczby. Przechowywanie przyrządu dopuszcza zakres od -10 do +50 °C. Samoczynne wyłączanie ustawia się co 10 minut, aż do godziny, co przy pracy w studzience realnie oszczędza baterie. Złącza BNC oraz RJ45 obsługują kabel koncentryczny i skrętkę, a dołączone przewody z klipsami pozwalają wpiąć się wprost w żyłę, bez gotowego wtyku.
