Lokalizator przewodów PCE-180 CBN z RJ-11

Zestaw PCE-180 CBN mieści się w kieszeni, a z instalacją łączy się dwojako: wtyczką RJ-11 do gniazda telefonicznego albo krokodylkami wprost do żyły. Generator sygnału o masie 120 g podaje ton, a czujnik o wymiarach 245 x 60 x 30 mm odnajduje go w ścianie lub w kanale kablowym. Końcówka czujnika jest nieprzewodząca, więc dotknięcie zacisku nie kończy się zwarciem, a przełączany ton pulsujący albo ciągły ułatwia rozróżnienie dwóch tras prowadzonych obok siebie. Czułość ustawia się ręcznie: mniejsza zawęża obszar reakcji i pozwala trafić w konkretny przewód, większa pomaga złapać trop na starcie.

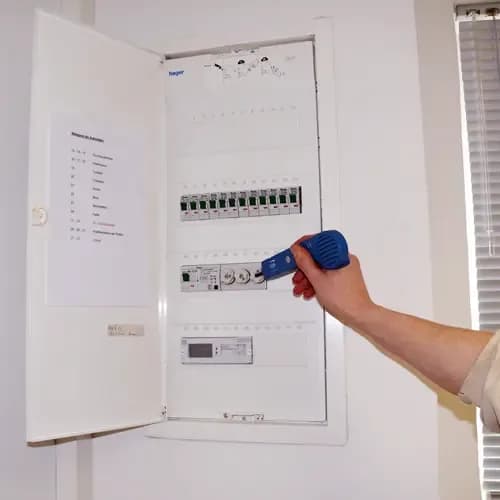

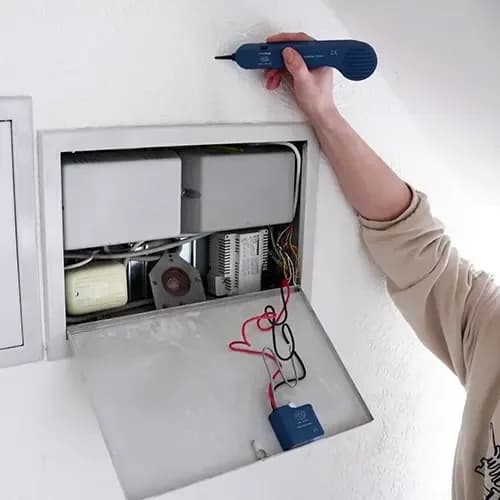

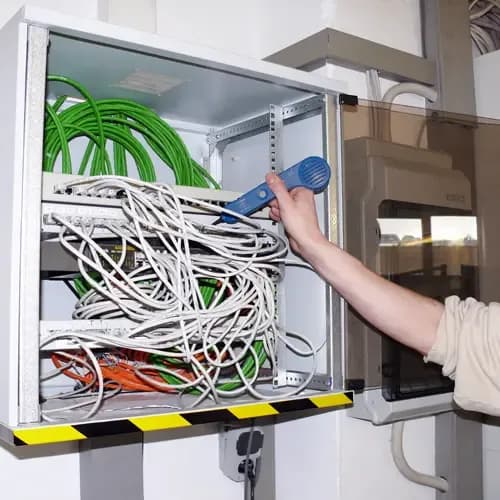

Gniazdo słuchawkowe przenosi sygnał wprost do ucha tam, gdzie hałas zagłusza głośnik. Zestaw pracuje w zakresie 0 ... 50 °C przy wilgotności 5 ... 95 % i odpowiada normie EN 61010-1. Do przenoszenia służy pokrowiec na pasek, a zasilanie zapewniają dwie baterie blokowe 9 V z kompletu. Najczęściej używa się go tam, gdzie okablowanie budynku nie ma opisu: nadajnik wpina się do gniazda końcowego albo wprost do żyły, a czujnikiem przechodzi się po ścianie, listwie i korycie, aż ton stanie się najgłośniejszy. Metoda obejmuje także kable sieciowe i koncentryczne, więc jednym kompletem prześledzisz zarówno tor telefoniczny, jak i skrętkę doprowadzoną do gniazda abonenckiego.

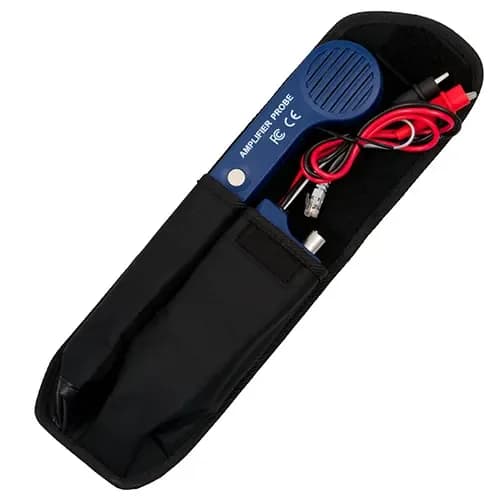

Ponieważ czujnik reaguje na promieniowanie sygnału, trasę odczytasz bez naruszania izolacji, kucia ściany i otwierania kanałów — a przy okazji sprawdzisz, czy nie ma przerwy, bo w miejscu urwanej żyły ton zanika. Sam odbiornik nie jest przywiązany do dołączonego nadajnika: obsługuje również inne generatory tonu tego rodzaju, co ma znaczenie, jeśli w firmie leży sprawny sprzęt z poprzednich lat. Cały komplet waży niewiele ponad ćwierć kilograma — generator sygnału 120 g, czujnik 140 g — i chodzi z technikiem w pokrowcu na pasku. Producent deklaruje oznakowanie CE oraz zgodność z normą IEC/EN 61010-1, dotyczącą bezpieczeństwa elektrycznych przyrządów pomiarowych.
