Wideoendoskop PCE-VE 800N4, sonda 2,8 mm

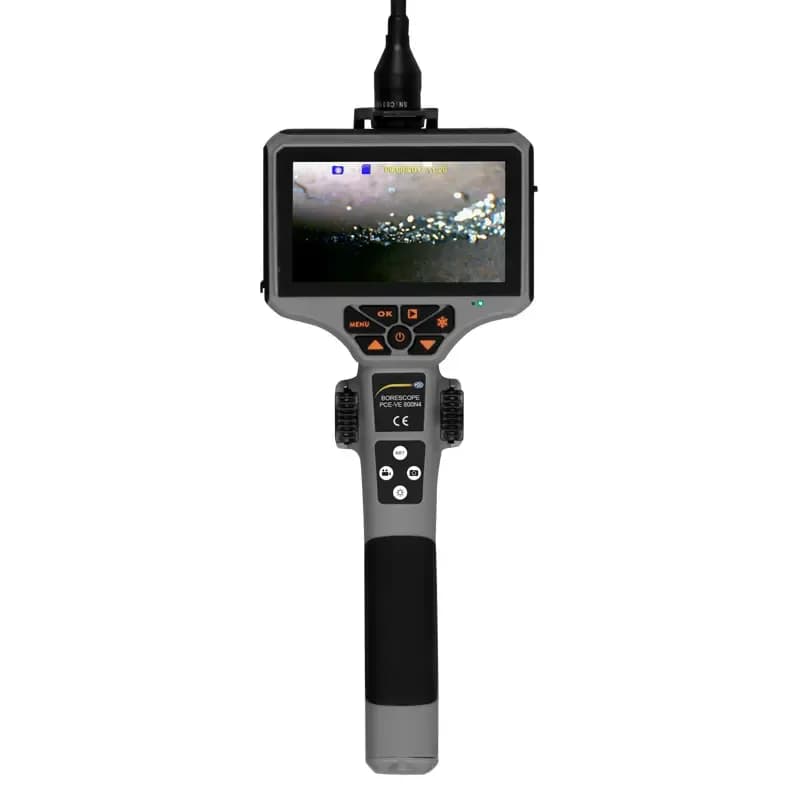

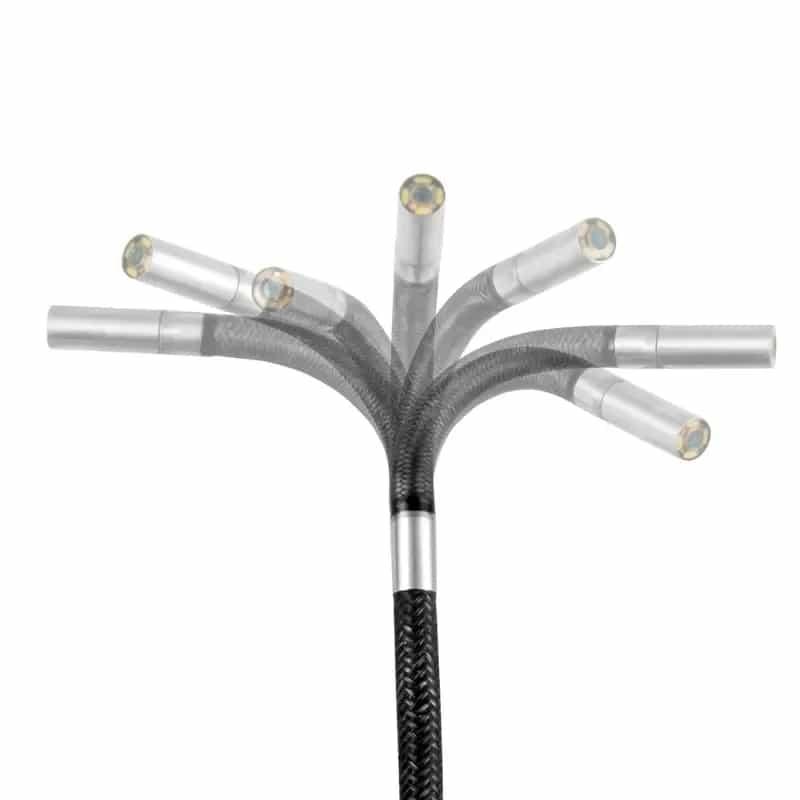

Sonda o średnicy 2,8 mm wchodzi tam, gdzie nie da się nic rozkręcić — w kanał olejowy, między łopatki turbiny albo w otwór rewizyjny przegrody. Głowica PCE-VE 800N4 odchyla się w 4 kierunkach, więc kadr nie zależy od tego, jak ułożył się przewód: operator sam prowadzi obiektyw po powierzchni ubytku. Wolframowy przewód o długości 1,5 m ma klasę ochrony IP58 i promień gięcia 7 mm, a głowica ze stopu tytanu ze szklanym obiektywem znosi ocieranie o metal i kontakt z olejem. Obraz 400 x 400 pikseli odświeżany z częstotliwością 30 Hz trafia na wyświetlacz LC 5 cali w formacie 16:9; pole widzenia 80° i ostrość w zakresie 5 ...

50 mm pozwalają objąć całą wnękę z niewielkiej odległości. Zdjęcia i nagrania zapisują się na karcie SDHC do 64 GB, a wyjście HDMI przenosi podgląd na zewnętrzny monitor, gdy oględziny śledzi kilka osób naraz. Akumulator litowo-jonowy 3350 mAh — w komplecie są dwa — pozwala pracować w zakresie 0 ... 45 °C bez dostępu do gniazdka. Obiektyw zbiera obraz w osi przewodu (kierunek widoku 0°), więc ściankę kanału ogląda się dopiero po odchyleniu głowicy — nie przez obracanie całej sondy w otworze.

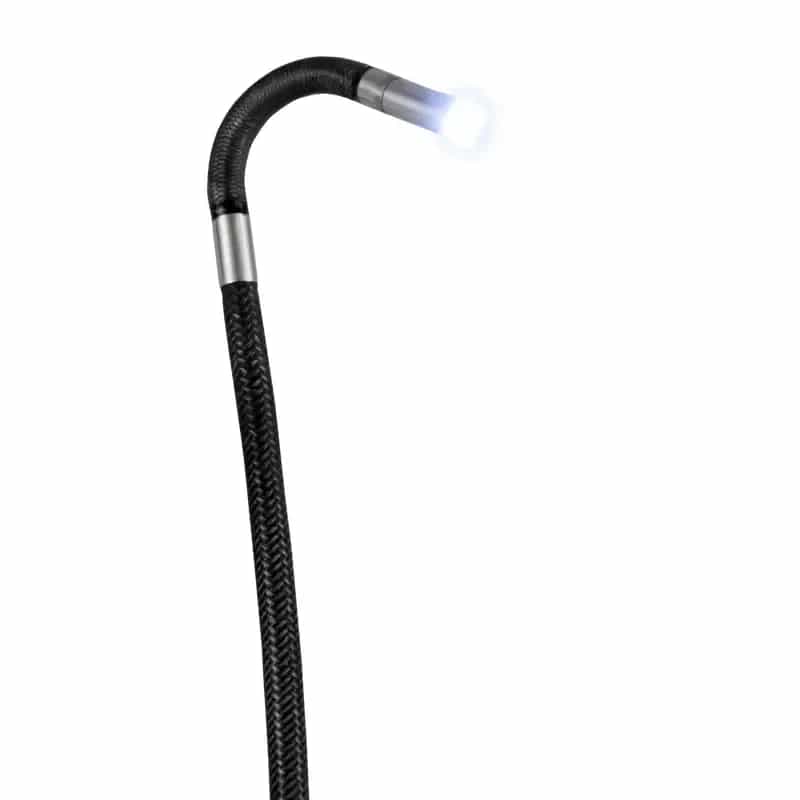

Oświetlenie diodowe w czole głowicy jest ściemnialne i to nie jest ozdobnik: na wypolerowanym metalu albo mokrej powierzchni pełna moc światła wypala obraz, a przygaszona pokazuje rysy, wżery i osad. Głowica o długości 8 mm zachowuje przy tym sztywny odcinek na tyle krótki, że nie blokuje się na pierwszym załamaniu kanału. Każde oględziny da się zamknąć materiałem, który przetrwa dłużej niż pamięć technika. Zdjęcie albo nagranie ląduje na karcie SDHC do 64 GB, a kartę wyjmuje się do dołączonego czytnika; wyjście HDMI przenosi obraz na zewnętrzny ekran przy odbiorze prac, a złącze micro USB służy do połączenia z komputerem.

To zwykle przesądza o sięgnięciu po wideoendoskop zamiast po prostą kamerę podglądową: usterkę widać nie tylko na miejscu, ale i w protokole dla zleceniodawcy. Jednostka główna pracuje w zakresie 0 ... 45 °C przy wilgotności 15 ... 90 %. Klasa IP58 dotyczy samego przewodu kamery — to on trafia w wilgoć, olej i osad, a korpus z wyświetlaczem zostaje na zewnątrz i trzeba go chronić przed zalaniem. Dwa akumulatory litowo-jonowe 3350 mAh pozwalają rozłożyć przegląd na całą zmianę: jeden pracuje, drugi stoi w ładowarce z zasilaczem. Cały zestaw waży około 700 g przy wymiarach 33,5 x 14,5 x 8 cm, więc noszenie go po hali nie wymaga wózka.

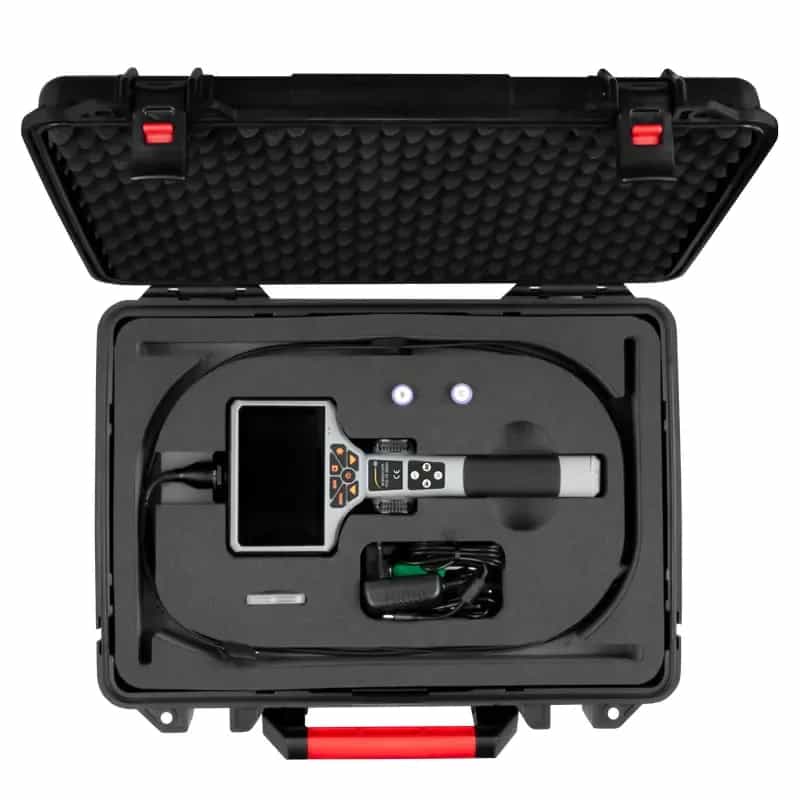

Sprzęt przyjeżdża w walizce transportowej razem z zestawem do czyszczenia i to jest wskazówka, jak go traktować. Przewód po wyjęciu z zaolejonego wnętrza warto przetrzeć, zanim wróci do walizki, bo osad zaciemnia szkło obiektywu i przyspiesza zużycie osłony. Promień gięcia 7 mm jest granicą konstrukcyjną, a nie sugestią — przeciskanie sondy przez ciaśniejszy łuk na siłę niszczy elementy sterujące głowicą. Producent zastrzega przy tym, że wideoendoskop nie nadaje się do celów medycznych: cały przewidziany zakres pracy jest techniczny.
