Endoskop sztywny PCE-RS 40, sonda o średnicy 4 mm

Do wyboru są dwie długości użytkowe — 175 albo 432 mm — więc ten sam typ sondy obsłuży zarówno płytkie gniazdo, jak i głęboki kanał w korpusie odlewu. Przewód pomiarowy ma 4 mm średnicy, pozostaje sztywny na całej długości i wprowadza się go wprost w oś otworu, bez prowadnicy. Obraz przekazuje układ soczewek o polu widzenia 45°, oświetlenie zapewnia dioda zasilana akumulatorem litowo-jonowym 3,7 V, a metalowa obudowa znosi warunki codziennej pracy przemysłowej. Opcjonalne mocowanie lustrzane odchyla oś patrzenia i pozwala obejrzeć ścianę boczną otworu, co bywa jedynym sposobem oceny podcięcia albo rowka.

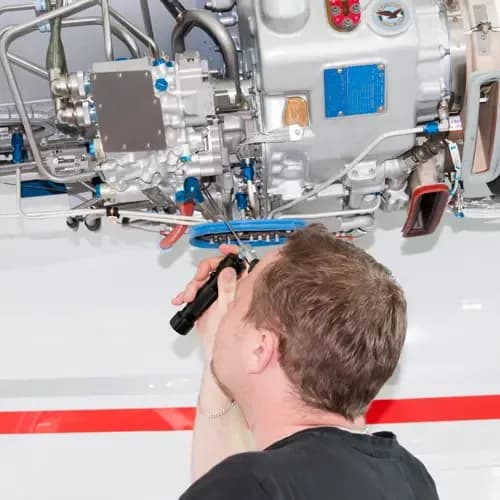

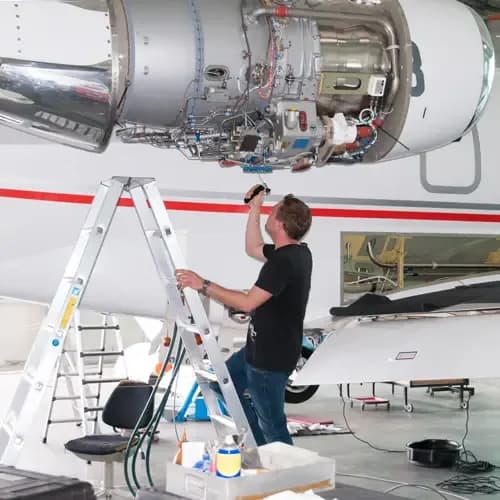

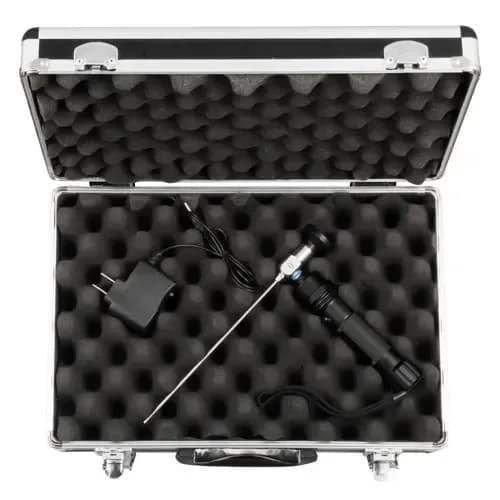

W zestawie znajdują się ładowarka i walizka transportowa, dzięki czemu endoskop jedzie na obiekt gotowy do pracy. Długość warto przemyśleć przed zamówieniem, bo sondy nie da się skrócić ani przedłużyć. Krótszy wariant lepiej sprawdza się nad stołem warsztatowym, gdzie liczy się panowanie nad narzędziem; dłuższy sięga w kanał, do którego ręka nie wejdzie razem z korpusem. Przy 432 mm trzeba pamiętać o podparciu — im dalej od punktu chwytu, tym mocniej drobne poruszenie dłoni przekłada się na skok obrazu. Oglądanie prowadzi się przez okular: nie ma tu ekranu ani zapisu, jest za to widok dostępny natychmiast po włączeniu oświetlenia.

Sposób pracy narzuca pole widzenia 45°, czyli obrót endoskopu wokół własnej osi, żeby obejść obwód otworu; ścianę prostopadłą ogląda się przez nasadkę lustrzaną. Ponieważ zasilanie obsługuje wyłącznie oświetlenie, akumulator litowo-jonowy 3,7 V wystarcza na długie sesje kontrolne, a ładowarka i walizka porządkują przechowywanie między zleceniami. Po pracy w oleju czoło sondy przeciera się do sucha — osad, który zdąży zaschnąć na soczewce, rozprasza światło diody i obniża kontrast całego obrazu. Walizka transportowa porządkuje komplet między zleceniami i chroni czoło sondy przed przypadkowym uderzeniem o inne narzędzia w skrzynce.
