Endoskop sztywny PCE-RS 27, sonda o średnicy 2,7 mm

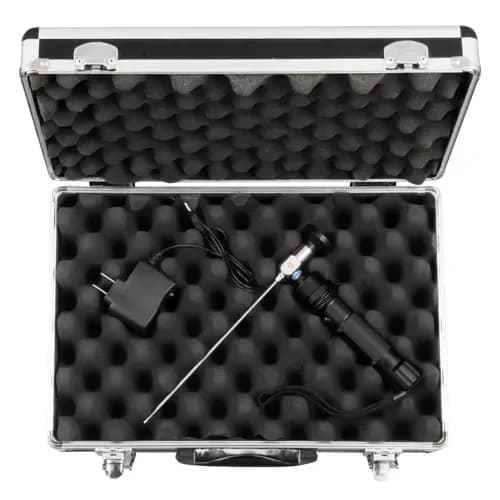

Średnica 2,7 mm decyduje tu o zastosowaniu: sonda wchodzi w otwory technologiczne, kanały smarowe i szczeliny, do których nie sięga żaden przewód z głowicą kamery. Sztywny korpus o długości użytkowej 175 mm prowadzi się jedną ręką i trzyma dokładnie w osi otworu, bez zwijania i falowania charakterystycznego dla sond elastycznych. Obraz przenosi układ soczewek o polu widzenia 45°, a wnętrze doświetla zintegrowane źródło LED zasilane akumulatorem litowo-jonowym 3,7 V, więc do oględzin nie trzeba prowadzić żadnego przewodu z zewnątrz. Metalowa obudowa jest przewidziana do codziennej pracy warsztatowej, a walizka transportowa z zestawu chroni optykę między zleceniami.

To narzędzie do szybkiej oceny wzrokowej: sprawdzenia gwintu, krawędzi otworu, śladu zużycia albo obecności wiórów po obróbce. Ten typ narzędzia ogląda się okiem: obraz powstaje w układzie soczewek i trafia wprost do oka obserwatora, bez przetwornika, ekranu i pamięci. Zaletą jest natychmiastowość i brak elektroniki, którą trzeba konfigurować — endoskop wyjmuje się z walizki, włącza oświetlenie i patrzy. Ceną za tę prostotę jest brak dokumentacji, więc jeśli oględziny mają zakończyć się zdjęciem w protokole, potrzebny będzie wideoendoskop z wyświetlaczem i kartą pamięci.

Praca z tak cienką sondą wymaga spokojnej ręki: przy średnicy 2,7 mm każde podparcie korpusu o krawędź otworu poprawia stabilność obrazu, a wprowadzanie na siłę grozi wygięciem rury, której nie da się wyprostować bez utraty jakości odwzorowania. Pole widzenia 45° obejmuje wycinek ściany wokół osi patrzenia, dlatego kontrolę prowadzi się obrotem endoskopu wokół własnej osi, a nie przesuwaniem na boki. Akumulator litowo-jonowy 3,7 V zasila wyłącznie oświetlenie, więc jego zużycie jest niewielkie i komplet wraca do walizki gotowy na kolejne zlecenie. Optykę czyści się miękką ściereczką: zaschnięty olej na soczewce czołowej zbiera światło diody i daje mleczny nalot na całym obrazie, który łatwo pomylić z zamgleniem powierzchni w kontrolowanym otworze.
