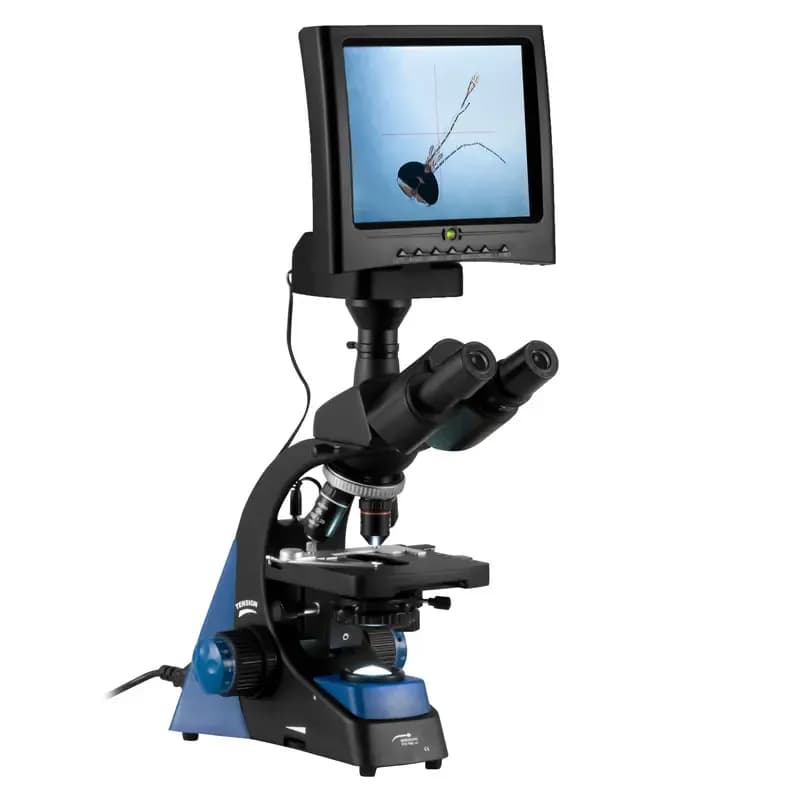

Mikroskop trójokularowy PCE-PBM 100 z ekranem LCD

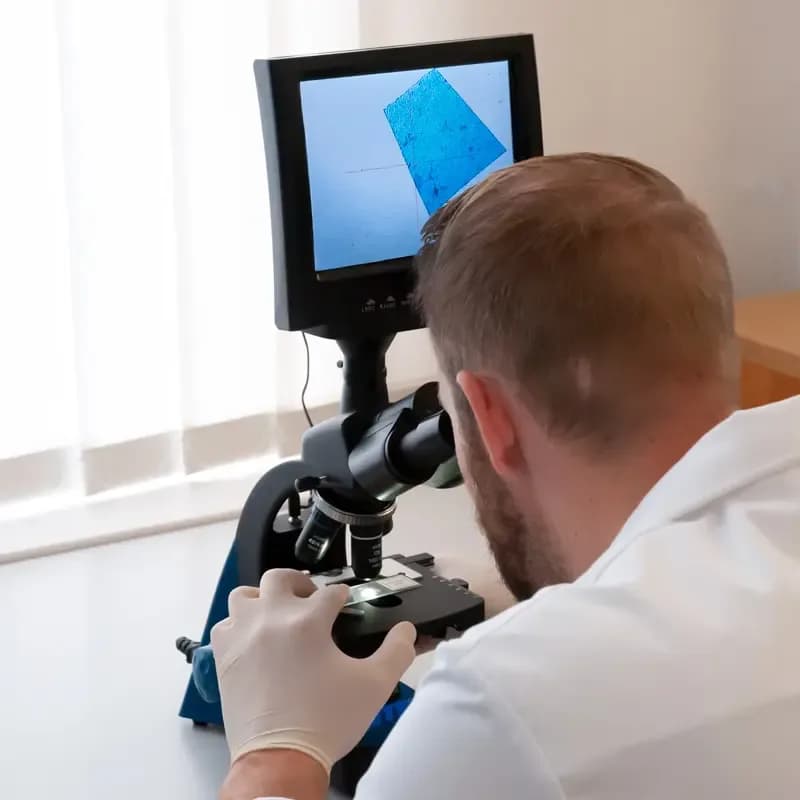

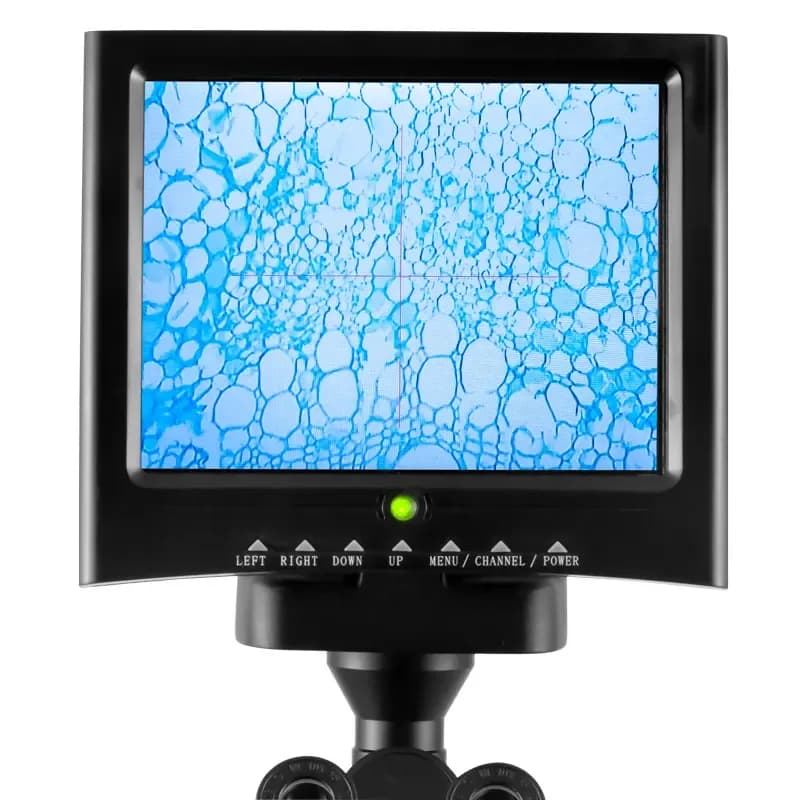

Cztery obiektywy 4x, 10x, 40x i 100x w połączeniu z okularami szerokokątnymi WF 10x dają powiększenia całkowite 40, 100, 400 i 1000 razy — od przeglądu całego preparatu po ocenę pojedynczej struktury. Trzeci tubus przyjmuje ekran LCD z kamerą, więc preparat ogląda się jednocześnie przez okulary i na wyświetlaczu; podgląd wychodzi też kablem wideo oraz przez konwerter na komputer, w rozdzielczości do 1024 x 768 przy 75 Hz. Kondensor Abbego z przysłoną irysową steruje ilością światła, a źródło diodowe 3,5 V 1 W ma barwę zbliżoną do dziennej i nie wymaga wymiany żarnika.

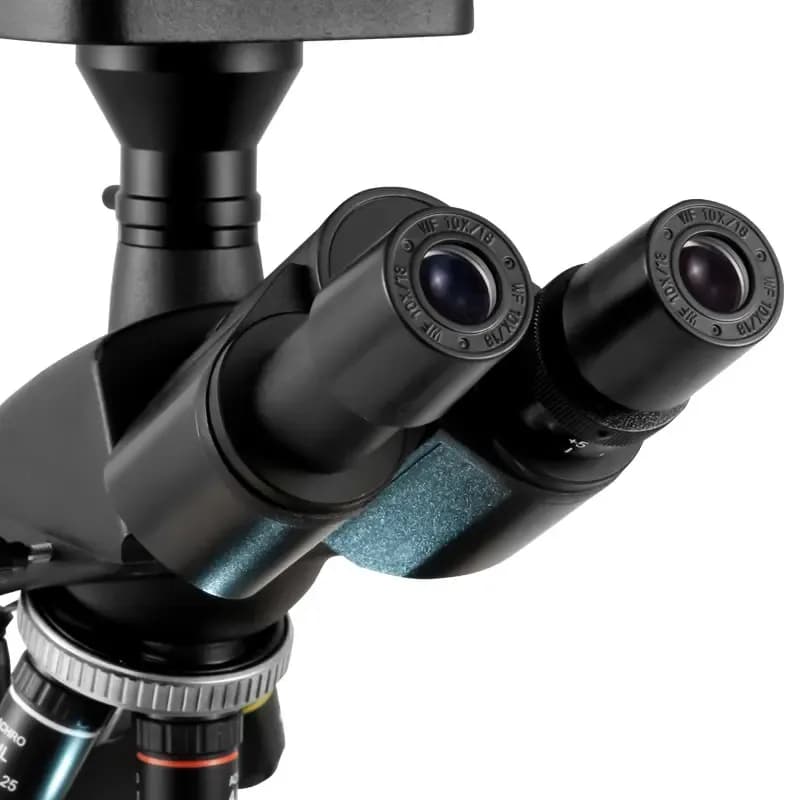

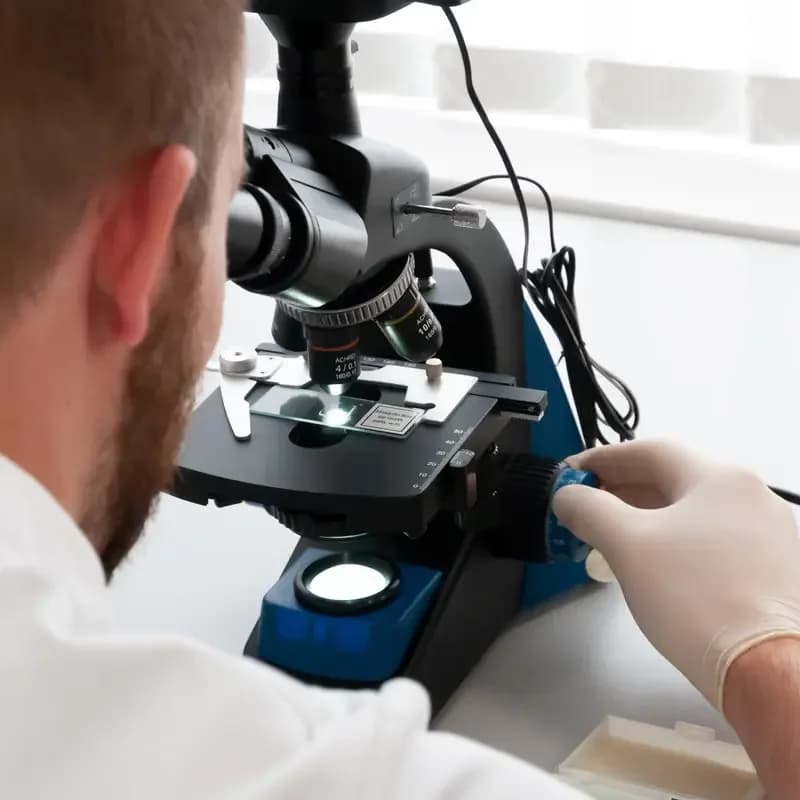

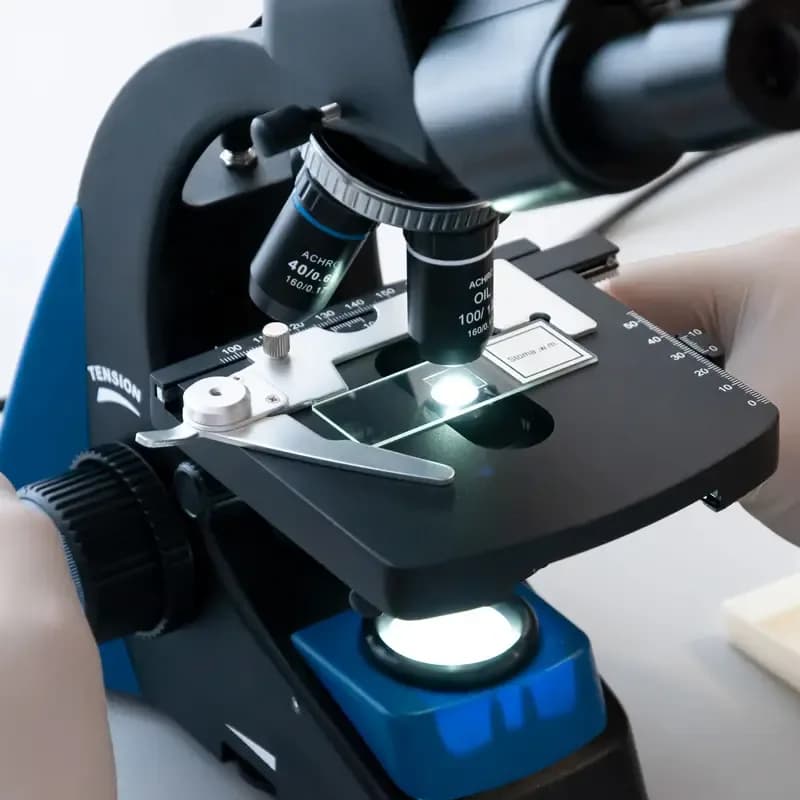

Ergonomia jest przemyślana: prawy okular ma regulację dioptrii, rozstaw źrenic dopasowuje się do operatora, a stół krzyżowy 125 x 125 mm przesuwa preparat w zakresie 40 x 60 mm. Masa 5100 g i statyw o wymiarach 550 x 320 x 210 mm dają stabilność, jakiej wymaga praca przy największym powiększeniu. Trzy filtry barwne — żółty, zielony i niebieski — pozwalają podbić kontrast wybranych struktur. Praca przy najsilniejszym obiektywie wymaga uwagi na dystans: odległość robocza spada z 37,50 mm przy obiektywie przeglądowym do ułamka milimetra przy największym powiększeniu, a apertura numeryczna rośnie w tym samym kierunku, zaczynając od 0,1.

W praktyce ostrość ustawia się ostrożnie i od dołu, a preparat przykrywa szkiełko o grubości 0,17 mm — pod inną grubością obraz przy silnym obiektywie już się nie domknie. Mechanizm ogniskowania ma 14 mm skoku, długość tubusu wynosi 160 mm, a odległość sprzężenia 195 mm, czyli konstrukcja trzyma się klasycznych wymiarów optyki mikroskopowej i przyjmuje typowe akcesoria. Tor wizyjny daje 700 linii rozdzielczości poziomej i obsługuje kilka standardów sygnału, dzięki czemu obraz można podać zarówno na starszy monitor, jak i przez konwerter do komputera z dołączonym oprogramowaniem.

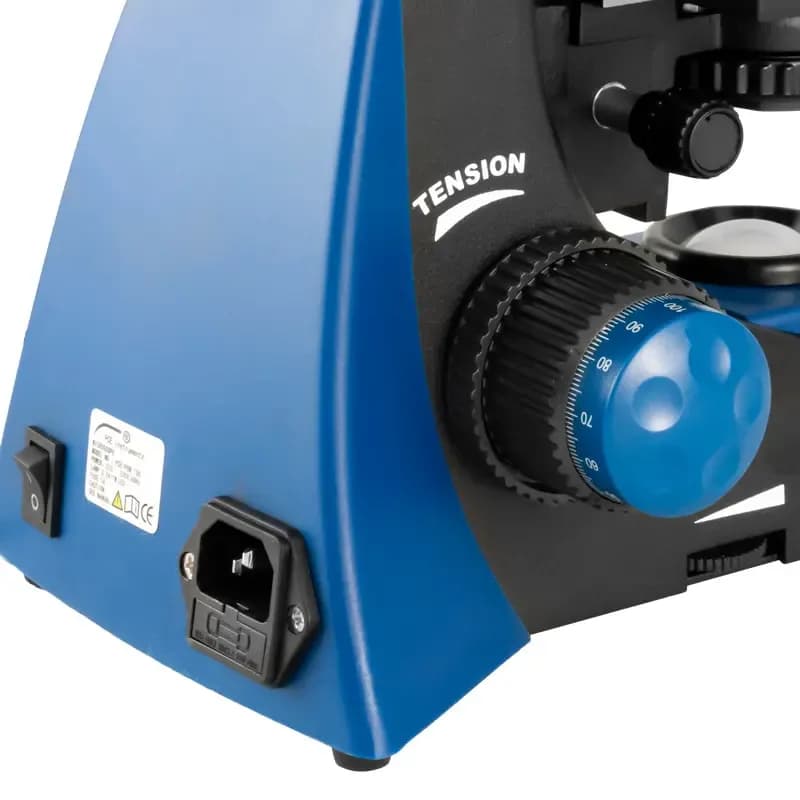

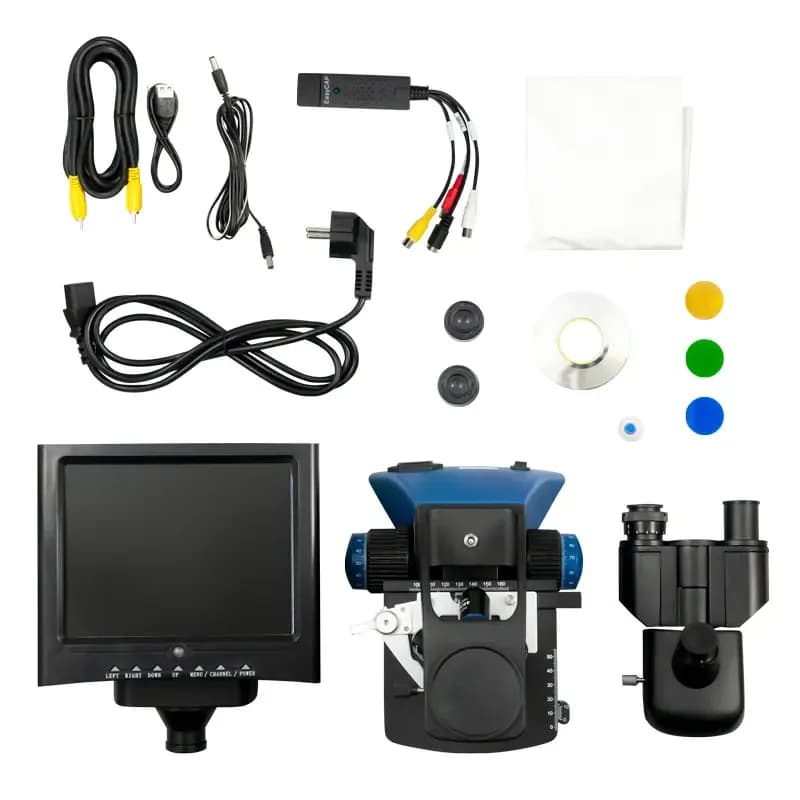

Oświetlenie ma płynne ściemnianie, więc jasność dobiera się do gęstości preparatu, a nie do maksimum możliwości źródła. Zasilanie 230 VAC 50 Hz, warunki pracy 0 ... 40 °C przy wilgotności do 85 % i masa ponad pięciu kilogramów przesądzają o miejscu: to wyposażenie stałej pracowni, ustawione raz na blacie, na którym nic nie drga. Pokrowiec z kompletu chroni optykę między zajęciami, bo kurz na soczewce obiektywu obniża kontrast bardziej niż widoczne rysy na obudowie.
