Mikroskop cyfrowy PCE-MM 800

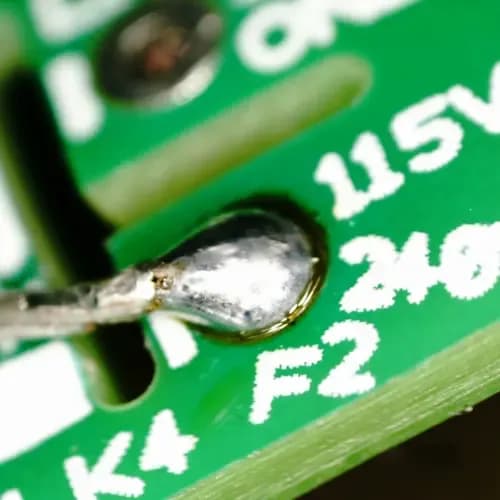

Pięć stopni powiększenia — 200x, 500x, 800x, 1000x i 1600x — pokrywa drogę od oględzin całego złącza do oceny pojedynczej ścieżki na płytce. Górna wartość dorównuje temu, co dają klasyczne mikroskopy okularowe, tyle że obraz nie trafia do okularu, lecz na ekran komputera i może go oglądać cała grupa naraz. Zapis prowadzi się domyślnie w rozdzielczości 640 x 480, maksymalnie 1600 x 1200 pikseli, przy płynności 30 klatek na sekundę i jasności odniesienia 600 luksów.

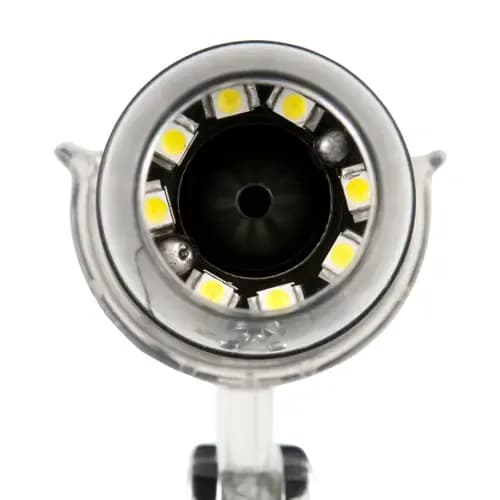

Osiem diod rozmieszczonych wokół optyki oświetla próbkę równomiernie ze wszystkich stron, a ręczna regulacja mocy chroni jasne powierzchnie przed prześwietleniem. Zoom cyfrowy 5 x dokłada się do optyki, gdy trzeba przybliżyć fragment kadru bez przestawiania statywu. Migawkę zwalnia przycisk na korpusie albo dołączone oprogramowanie, a całość o masie 250 g i wymiarach 112 x 33 mm zasila napięcie 5 V z portu komputera. Obszar ostrości zaczyna się przy 10 mm i sięga ustawienia szerokokątnego, więc jednym pokrętłem przechodzi się od zbliżenia na pojedynczy styk do widoku całego fragmentu płytki.

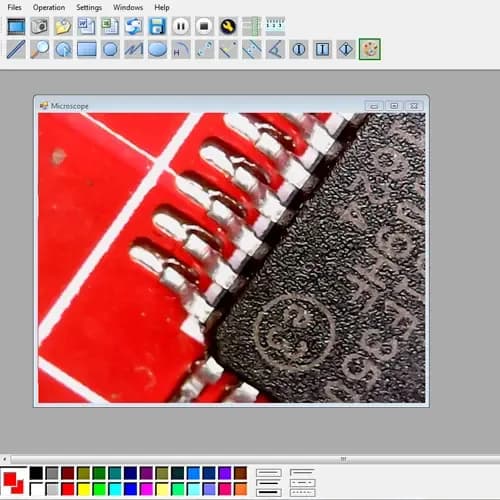

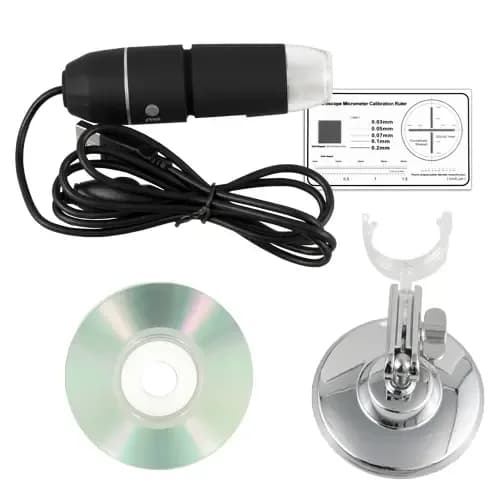

Podstawa stołowa utrzymuje tę odległość na stałym poziomie, co przy najwyższych stopniach ma decydujące znaczenie: każde drgnięcie ręki wyprowadza wtedy obraz z ostrości, dlatego praca na trzymanym korpusie ma sens wyłącznie przy niższych przybliżeniach. Szablon kalibracyjny pozwala odnieść widok do rzeczywistego wymiaru — raz zarejestrowana skala dla danego powiększenia zamienia obserwację w wynik, który da się wpisać do protokołu. Zapis prowadzi oprogramowanie na komputerze, bo samo urządzenie nie ma ani pamięci, ani wyświetlacza.

Zasilanie dostarcza port komputera podający 5 V, więc odpada osobny zasilacz i doładowywanie akumulatora, a korpus 112 x 33 mm o masie 250 g przenosi się między stanowiskami razem z podstawą. Jedyny przewód, o którym trzeba pamiętać, jest tym samym, który podaje obraz. W codziennej eksploatacji liczy się czystość optyki i rozsądek przy świetle: osiem diod ustawionych wokół obiektywu przy pełnej mocy potrafi wybielić polerowany metal, więc jasność zmniejsza się do momentu, w którym na powierzchni znów widać rysę.
