Kalibrator drgań PCE-VC21, siedem częstotliwości

Jeden punkt kalibracji mówi niewiele o zachowaniu czujnika w całym paśmie — PCE-VC21 daje ich znacznie więcej. Do wyboru jest siedem częstotliwości drgań: 15,92; 40; 80; 159,2; 320; 640 oraz 1280 Hz, a do każdej z nich pięć poziomów amplitudy w zakresie 1 ... 20 m/s². Dolny kraniec pasma pozwala sprawdzać czujniki drgań niskoczęstotliwościowych, w tym mierniki drgań budowlanych odnoszone do DIN 4150-3 oraz mierniki drgań działających na człowieka według ISO 8041.

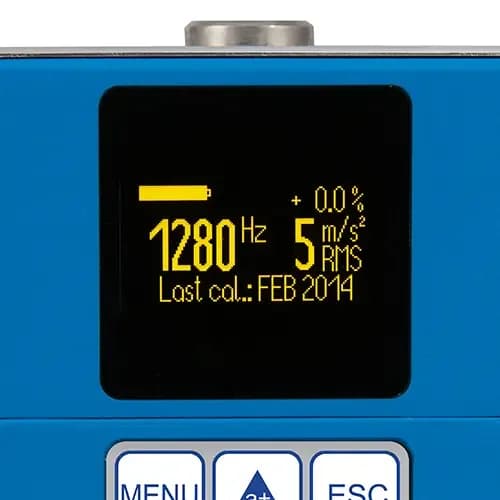

Amplituda pozostaje niezależna od obciążenia dla czujników o masie do 500 g, a przy przeciążeniu głowica wyłącza się sama. Błąd amplitudy wynosi ± 3% w zakresie od zera do +40 °C, błąd częstotliwości ± 0,05%, a czas ustalania nie przekracza 10 s. Czujnik przykręca się gwintem M5 lub przykłada magnesem, momentem do 2 Nm. Zasilanie zapewnia akumulator NiMH 7,2 V / 1,6 Ah wystarczający na około 5 godzin pracy, a wyświetlacz procentowy z brzęczykiem informuje o kontroli poziomu.

Plan sprawdzenia układa się tu z punktów: dolne 15,92 Hz dla czujników drgań budowlanych, środek pasma dla typowej diagnostyki maszyn, a 640 oraz 1280 Hz tam, gdzie liczą się szybkie zjawiska w łożyskach i przekładniach. Dopuszczalna masa czujnika zależy jednak od wybranego punktu: przy 1 m/s² głowica utrzymuje 500 g na każdej z siedmiu częstotliwości, natomiast przy 20 m/s² granica spada kolejno do 250, 200, 100 oraz 50 g. Ciężki przetwornik sprawdzisz więc w dolnej części zakresu amplitud, lekki — w całym. Czas ustalania nie przekracza 10 s, dzięki czemu przejście przez kilkanaście punktów mieści się w jednym postoju maszyny.

Warunki otoczenia obejmują -10 ... +55 °C oraz wilgotność poniżej 90% w 30 °C bez kondensacji, przy czym deklarowany błąd amplitudy ± 3% dotyczy przedziału od zera do +40 °C, a poza nim rośnie do ± 5%. Pole rozproszone na głowicy pozostaje poniżej 0,2 mT. Samoczynne wyłączanie, ustawiane w zakresie 1 ... 30 min, chroni akumulator po zakończonej serii. Dostawa obejmuje zasilacz 100 ... 240 VAC 50/60 Hz, adaptery gwintowe M3, M5 i M8 wraz z gwintami calowymi 1/4-28 oraz UNF 10-32, walizkę i certyfikat kalibracji fabrycznej — czyli wszystko poza samym sprawdzanym czujnikiem.
