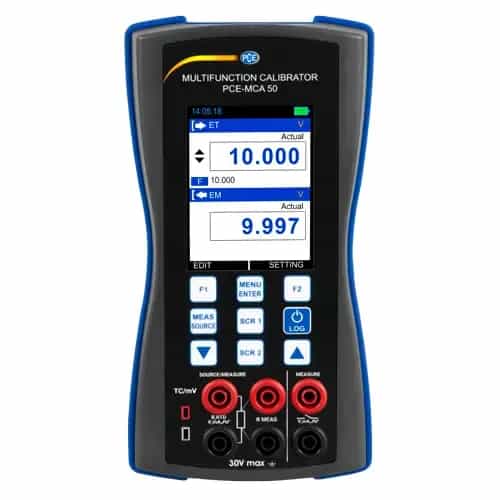

Kalibrator procesowy PCE-MCA 50, 0 ... 24 mA

Jeden przyrząd zastępuje tu kilka: PCE-MCA 50 zarówno mierzy, jak i zadaje sygnały spotykane w automatyce przemysłowej. Po stronie elektrycznej obsługuje prąd 0 ... 24 mA z rozdzielczością 0,001 mA oraz napięcie w zakresach -10 ... 80 mV i -10 ... 250 mV. Po stronie temperatury zna termopary B, E, J, K, N, R, S i T — na przykład typ K w zakresie -200 ... +1372 °C z rozdzielczością 0,1 °C — oraz czujniki rezystancyjne od Pt10 do Pt1000, a także Ni100, Ni120 i miedziane Cu10 ... Cu100. Rezystancję zadaje się i mierzy w zakresach 0 ... 400 Ω z krokiem 0,01 Ω oraz 400 ... 4000 Ω.

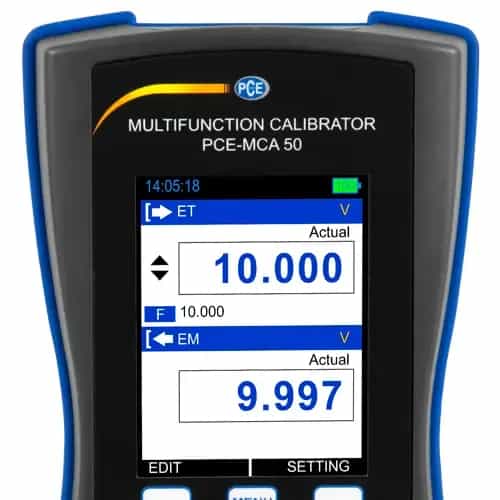

Do tego dochodzą częstotliwość i impulsy w przedziale 0,0005 ... 10000 Hz, zliczanie do 999999 impulsów, wyjście pętli 24 V DC oraz test ciągłości z progiem nastawnym do 100 Ω. Funkcja skokowa i rampowa, w trybie ręcznym lub automatycznym, pozwala przejechać cały zakres przetwornika bez ręcznego wpisywania kolejnych wartości. Kolorowy wyświetlacz 3,2 cala o rozdzielczości 240 x 320 pikseli, akumulator 3000 mAh na ponad 17 godzin pracy, złącze USB 2.0 i masa poniżej 500 g dopełniają obrazu przyrządu przenośnego, a nie stacjonarnego. Praktyka pracy z kalibratorem sprowadza się do dwóch kierunków.

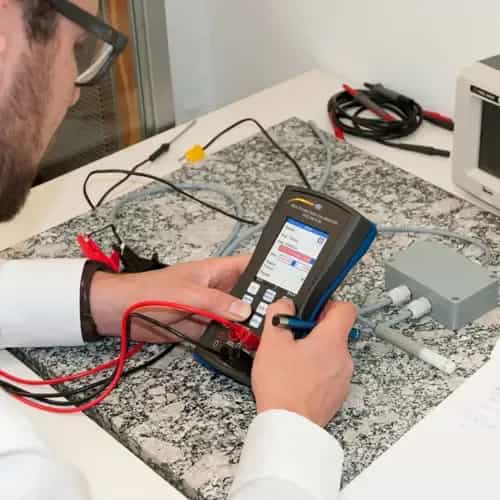

W trybie pomiaru przyrząd czyta to, co podaje instalacja: prąd w pętli, napięcie milowoltowe z termopary albo rezystancję czujnika. W trybie symulacji sam zadaje sygnał i pozwala sprawdzić, czy sterownik oraz wskaźnik odczytują go poprawnie — bez wychładzania czy podgrzewania czegokolwiek. Pomiar czteroprzewodowy przy czujnikach rezystancyjnych eliminuje wpływ rezystancji przewodów, dzięki czemu odczyt nie zależy od długości trasy kablowej. Wyjście pętli 24 V DC zasila badany przetwornik, więc przy sprawdzeniu w terenie nie trzeba szukać osobnego zasilacza.

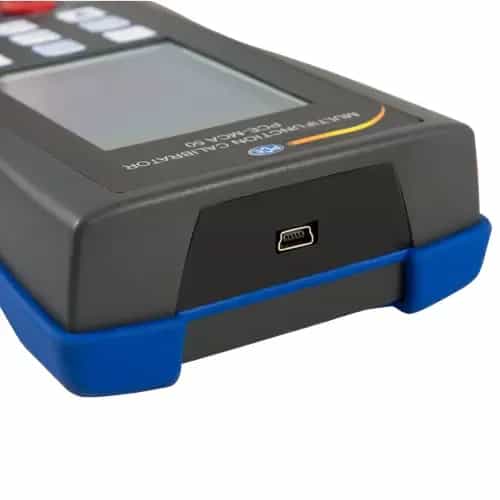

Wyniki zapisują się w pamięci mieszczącej do 150000 odczytów i przechodzą przez złącze USB 2.0 do komputera. Producent podaje czas nagrzewania przyrządu wynoszący 5 minut — warto go odczekać przed serią pomiarów wymagających pełnej dokładności. Pełne naładowanie akumulatora trwa najwyżej 5 godzin, a obudowa z tworzywa ABS w gumowej osłonie znosi warunki obiektowe, choć klasa ochrony IP20 przewiduje pracę w suchym otoczeniu, w zakresie 0 ... +55 °C przy wilgotności 30 ... 90 % RH bez kondensacji.
