Wiatromierz PCE-WSAC 50W+ 24 z panelem 24 V DC

Szafa sterownicza ma zwykle gotowe 24 V — wersja PCE-WSAC 50W+ 24 zasila panel właśnie z tego napięcia, więc do miejsca odczytu nie trzeba doprowadzać osobnego obwodu sieciowego. Reszta toru pozostaje bez zmian: czaszowy czujnik wiatru łączy się z panelem radiowo w paśmie 2,4 GHz i obejmuje od 1 do 50 m/s, co odpowiada 4 ... 180 km/h oraz 2,5 ... 112 mph. Rozdzielczość wynosi 0,1 m/s, a granica błędu ±0,3 m/s w przedziale 1 ... 4 m/s i ±3 % wartości mierzonej powyżej 4 m/s. Wynik wyprowadza się dalej pętlą 4 ... 20 mA albo magistralą RS485, a przekroczenie zadanego progu uruchamia sygnał akustyczny, optyczny oraz przekaźnik 8 A / 250 V AC.

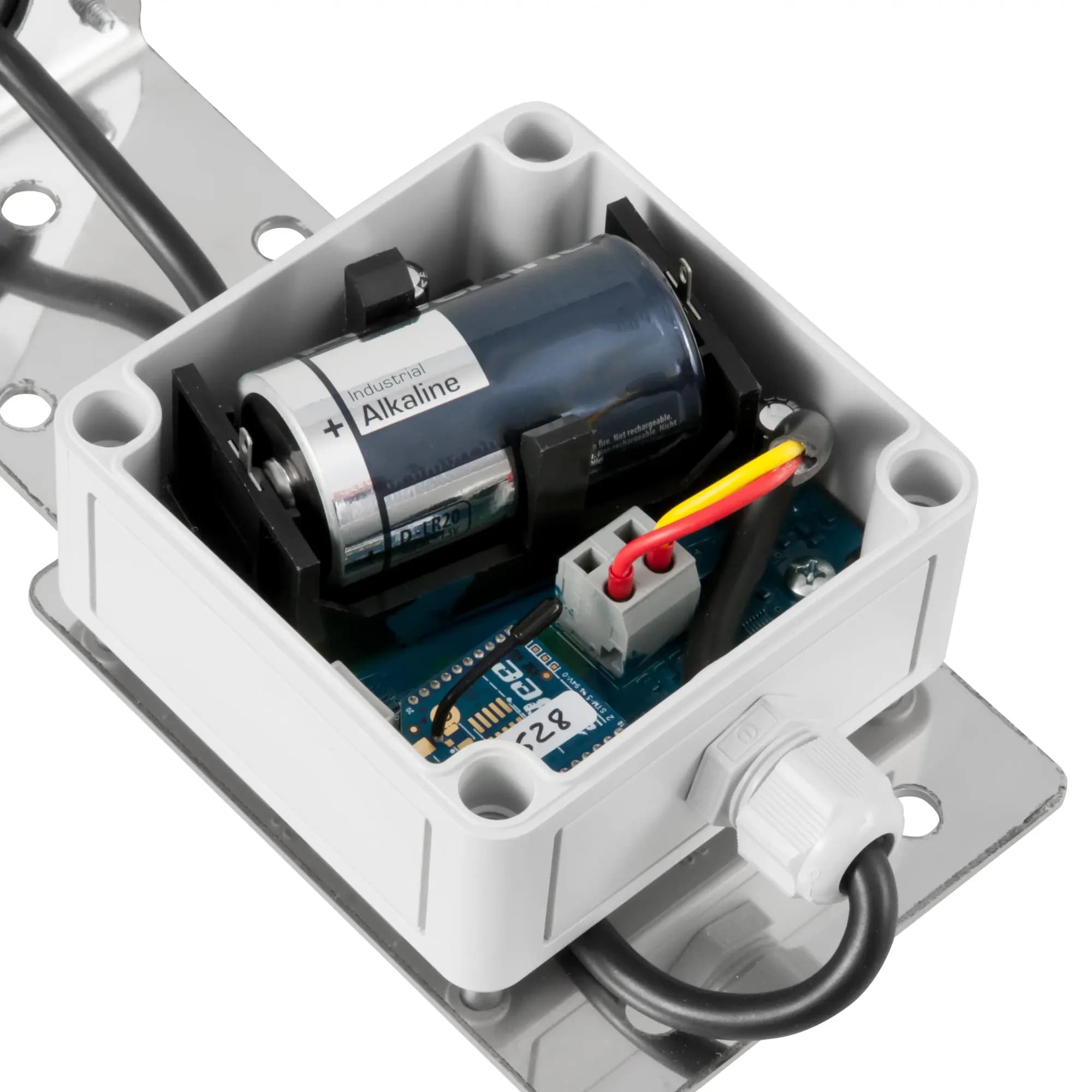

Pamięć rejestratora obejmuje 30000 zapisów z odstępem od 10 s do 1 h, uzupełnianych na karcie microSD. Wyświetlacz LCD o rozdzielczości 128 x 64 punktów ma przekątną 3 cale. Panel w obudowie 320 x 110 x 100 mm i klasie IP65 pracuje w zakresie -20 ... 70 °C, a czujnik zasila jedno ogniwo D 1,5 V o pojemności 19760 mAh. W instalacjach, w których pracuje już magistrala RS485, panel wpina się jako kolejny węzeł i nie zajmuje wejścia analogowego sterownika. Alternatywą pozostaje pętla 4 ... 20 mA, a wejście impulsowe pozwala doprowadzić sygnał z innego czujnika, jeżeli obiekt ma własny wiatromierz. Wyjście pomocnicze 15 V DC zasili niewielkie urządzenie zewnętrzne.

Dane zapisują się równolegle w pamięci wewnętrznej i na karcie microSD — dołączona ma 8 GB, a układ przyjmuje nośniki do 32 GB. Odstęp zapisu od 10 s do 1 h dobiera się do celu: krótki krok dokumentuje przebieg szkwału, długi pozwala prowadzić rejestr przez cały sezon budowlany bez wymiany karty. Czujnik przenosi wynik w paśmie 2,4 GHz, więc na maszcie nie ma przewodu sygnałowego i nie ma czego przerwać podczas prac na wysokości. Samopoziomujący uchwyt utrzymuje wiatromierz w pionie na pochyłym wysięgniku, a łożyska kulkowe ze stali nierdzewnej odpowiadają za lekkość biegu przy słabym wietrze. Przechowywanie dopuszcza -35 ... 70 °C przy wilgotności do 95 %.
