Czujnik poziomu PCE-ULM-10-N24S z wyświetlaczem

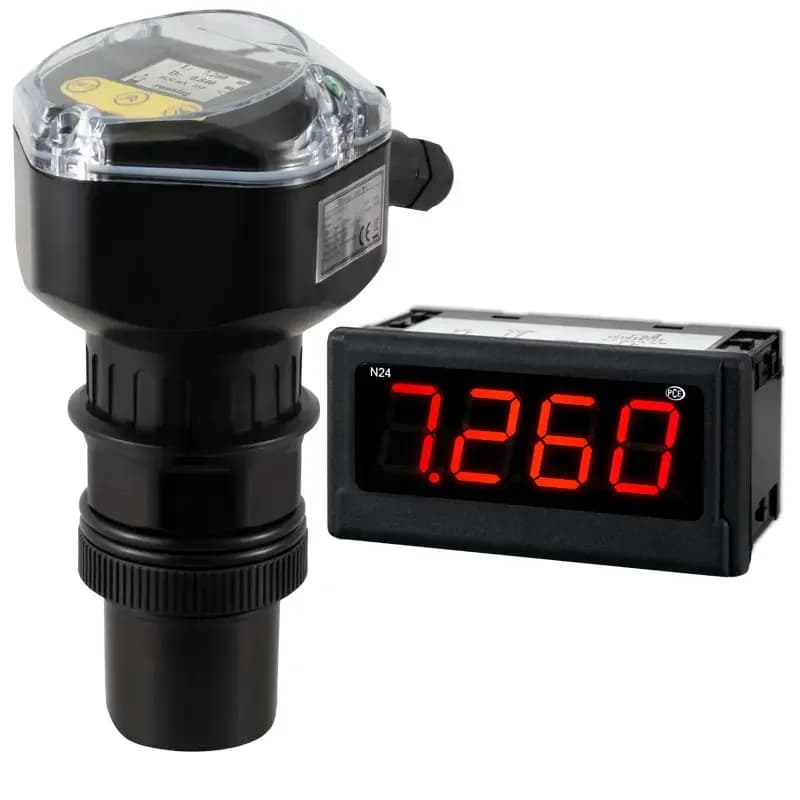

Czujnik siedzi na zbiorniku, a obsługa pracuje w sterowni — PCE-ULM-10-N24S usuwa ten rozjazd, dokładając do sondy ultradźwiękowej wbudowywany wskaźnik cyfrowy. Sonda obejmuje poziom 0 ... 10 m z rozdzielczością 0,001 m i dokładnością 0,5 %, a wartość wysyła pętlą 4 ... 20 mA. Wskaźnik osadza się w wycięciu panelu 92 mm x 45 mm zgodnym z normą, pokazuje wartości od -1999 do 9999 na czterocyfrowym wyświetlaczu diodowym i przyjmuje sygnał procesowy 0 ... 20 mA, 0 ... 10 V albo 0 ... 60 mV, zależnie od wybranej konfiguracji. Granica błędu wskaźnika to ± (0,2 % zakresu + 1 cyfra), skalowanie jest dwupunktowe, a front osiąga klasę ochrony IP65.

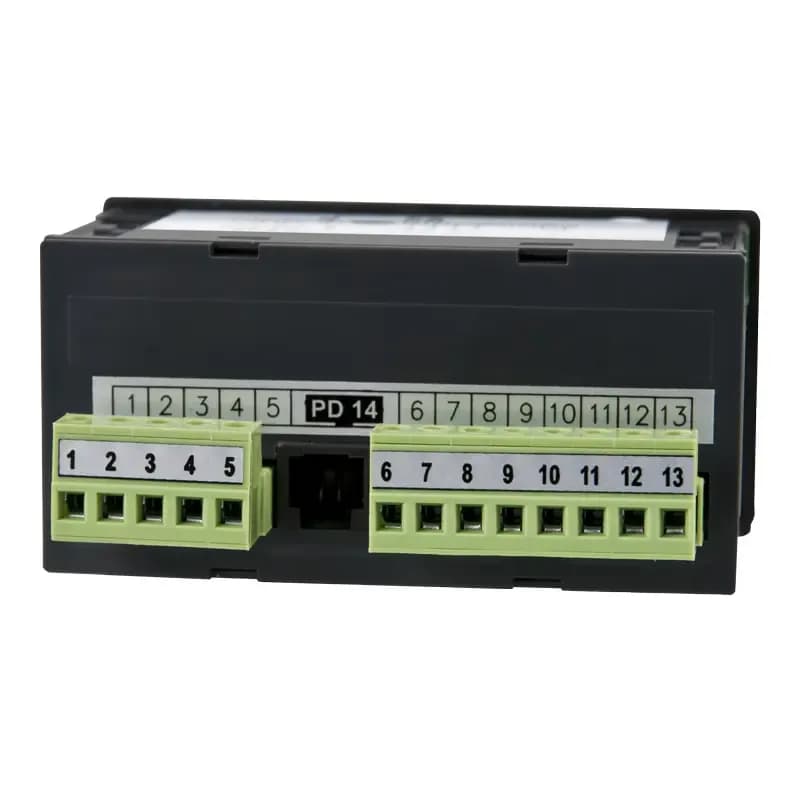

Sama sonda pracuje w klasie IP66 i w temperaturze -20 ... 60 °C, mocowana gwintem M60 przy zachowaniu 1 m odstępu od ściany zbiornika. Ważna uwaga montażowa: wskaźnik przychodzi bez wprowadzonego skalowania sygnału pomiarowego, a do jego zaprogramowania służy adapter PCE-PD14, zamawiany osobno. Wskaźnik jest osobnym urządzeniem z własną kartą danych. Wyświetlacz ma cztery cyfry siedmiosegmentowe o wysokości 20 mm, więc odczyt pozostaje czytelny z drugiego końca sterowni. Obudowa z tworzywa mierzy 96 x 48 x 64 mm, waży poniżej 200 g i trzyma się w panelu na klipsach ze śrubami zaciskowymi, a połączenia wykonuje się na listwie zaciskowej.

Zasilanie dobiera się do instalacji: 230 V AC, 110 V AC, 24 V AC, a także warianty szerokozakresowe 85 ... 253 V oraz 20 ... 40 V. Opcjonalne zasilanie czujnika 24 V DC o wydajności 30 mA pozwala zasilić przetwornik dwuprzewodowy wprost ze wskaźnika, bez osobnego zasilacza w szafie. Rezystancja wejściowa wynosi 10 Ω ± 1 %, wskaźnik pracuje w zakresie -10 ... 55 °C, a przechowywany bywa od -25 do +85 °C. Konfigurację przygotowuje się w oprogramowaniu producenta i zapisuje, dzięki czemu ten sam zestaw ustawień da się wgrać do kolejnych wskaźników — przy większej instalacji oszczędza to sporo czasu. Trzeba tylko pamiętać, że komunikacja wymaga adaptera programującego PCE-PD14, którego nie ma w zakresie dostawy.
