Ultradźwiękowy czujnik poziomu PCE-ULM 10, do 10 m

Bezdotykowy pomiar poziomu ma tę zaletę, że nic nie zanurza się w medium — PCE-ULM 10 wisi nad powierzchnią i liczy czas powrotu impulsu ultradźwiękowego. Zakres sięga 10 m, a odczyt podawany jest z rozdzielczością 0,001 m przy dokładności 0,5 %. Wynik trafia na wbudowany wyświetlacz, z którego prowadzi się również ustawienia, oraz na wyjście prądowe 4 ... 20 mA o rozdzielczości 0,01 mA, przyjmowane przez sterowniki i rejestratory. Głowicę mocuje się gwintem M60, a przewody wprowadza dławnicami M18 x 1,5; obudowa ma klasę ochrony IP66, więc znosi mycie i opady. Przy montażu należy zachować co najmniej 1 m odstępu od ściany zbiornika, aby echo boczne nie zafałszowało odczytu.

Urządzenie zasila napięcie 24 V DC w układzie dwuprzewodowym z przewodem ochronnym, a zakres pracy obejmuje -20 ... 60 °C; na ekranie widać dodatkowo temperaturę otoczenia z krokiem 0,1 °C. Obudowa o wymiarach 110 x 140 x 215 mm waży około 825 g. Ultradźwięki wracają czytelnie tylko od spokojnej powierzchni, dlatego miejsce montażu wybiera się z rozwagą: nad strefą, w której medium nie faluje od dopływu ani od mieszadła, z dala od drabinek, żeber i rur dających fałszywe echo. Wymagany odstęp co najmniej 1 m od ściany porządkuje obraz echa, a stożek pomiarowy pod czujnikiem powinien pozostać pusty na całej drodze do lustra cieczy.

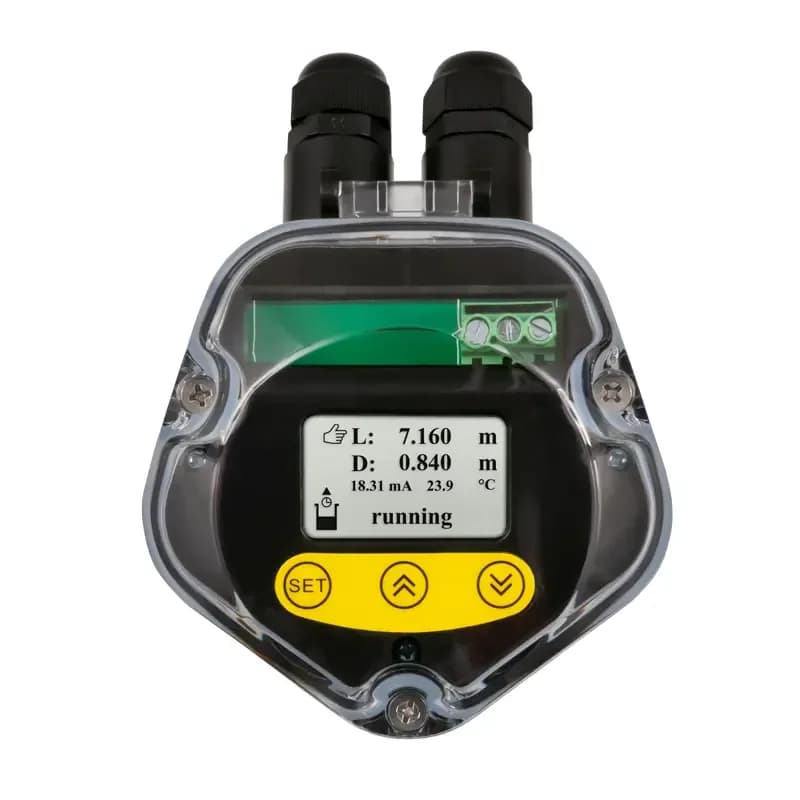

Wyświetlacz na obudowie pełni podwójną rolę — służy do ustawień i do odczytu, więc uruchomienie nie wymaga laptopa ani przenośnego terminala. Przyrząd pokazuje poziom albo odległość między czujnikiem a medium, co bywa wygodniejsze przy zbiornikach o nietypowym kształcie: odległość przelicza się wtedy na objętość już w sterowniku. Zasilanie 24 V w układzie dwuprzewodowym oznacza, że ta sama para żył zasila przyrząd i przenosi sygnał, więc instalacja sprowadza się do jednego przewodu wraz z przewodem ochronnym. Rozdzielczość wyjścia 0,01 mA przekłada się na drobny krok wskazania w sterowni, a obudowa IP66 o wymiarach 110 x 140 x 215 mm i masie około 825 g nadaje się do montażu na wolnym powietrzu.
