Sonda poziomu PCE-SLS 10, zakres do 100 mH2O

W ściekach i mediach lepkich zwykła sonda ciśnieniowa szybko przestaje wskazywać prawdę — PCE-SLS 10 ma ceramiczną celę pomiarową i zdejmowaną nasadkę chroniącą membranę, przez co zanieczyszczenia nie sięgają elementu pomiarowego. Część czujnikowa i kablowa są rozłączne, więc na czas konserwacji wymienia się sam czujnik, bez wyciągania całego przewodu ze studzienki. Zakres dobiera się przy zamówieniu: od 0 ... 0,4 mH2O przy ciśnieniu nominalnym 0,04 bara aż po 0 ... 100 mH2O przy 10 barach, z dokładnością ±0,35 % zakresu. Wynik wychodzi jako sygnał analogowy 4 ... 20 mA albo 0 ... 10 V i trafia wprost do sterownika, rejestratora lub wyświetlacza procesowego.

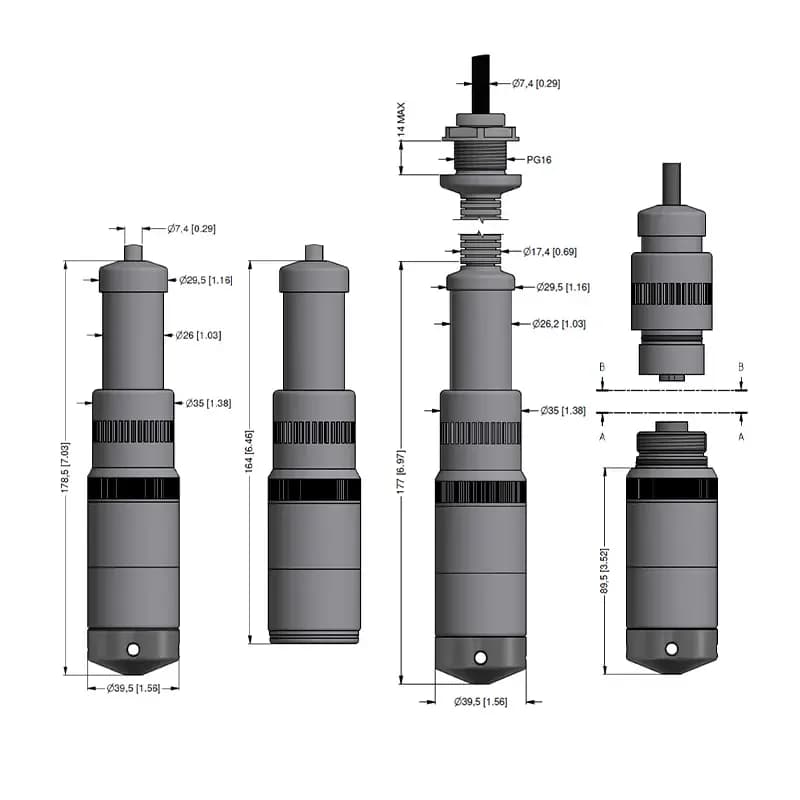

Korpus ze stali nierdzewnej 1.4404 o średnicy 39,5 mm i długości 178,5 mm waży około 650 g bez kabla, a pracuje w temperaturze -25 ... 125 °C. Błąd temperaturowy nie przekracza ±1 % odczytu w przedziale -20 ... 80 °C, gotowość następuje po 700 ms od załączenia, a pobór prądu sięga najwyżej 21 mA. Wersja dwuprzewodowa ma wbudowaną ochronę odgromową. Konfiguracja obejmuje więcej niż sam zakres. Do wyboru są uszczelki z FKM albo EPDM, membrana ceramiczna Al2O3 w dwóch stopniach czystości oraz kabel: PVC do -5 ... 70 °C, PUR i FEP do -25 ... 70 °C albo TPE-U do -25 ... 125 °C, każdy o średnicy 7,4 mm. Dobór materiałów decyduje o trwałości w konkretnym medium, dlatego przy zamówieniu warto podać, co dokładnie znajduje się w zbiorniku.

Każdy zakres ma przypisane ciśnienie przeciążeniowe: wariant 0,04 bara znosi 2 bary, 1,6 bara wytrzymuje 15 barów, a 10 barów — 35 barów. To zapas na uderzenia hydrauliczne i na zalanie sondy ponad przewidziany poziom, które zdarza się w zbiornikach retencyjnych po nawalnym deszczu. Sonda odświeża pomiar 5 razy na sekundę, odpowiada średnio w 200 ms, najpóźniej w 380 ms, a stabilność długoterminowa mieści się w ± 0,1 % zakresu na rok. Wyjście jest odporne na zwarcie, a odwrotne podłączenie zasilania nie uszkadza elektroniki, choć oczywiście wtedy nie działa. W opcji dostępna jest ostrzejsza dokładność ± 0,25 % zakresu, przydatna przy płytkich zbiornikach.
