Spektrofotometr PCE-CSM 20, 400 ... 700 nm

Spór o odcień między partiami kończy liczba, nie oko — PCE-CSM 20 rozkłada odbite światło na widmo w przedziale 400 ... 700 nm z krokiem 10 nm i podaje barwę w przestrzeniach CIE Lab, XYZ, Yxy, LCh, CIE LUV oraz Hunter LAB. Geometria 8°/d z kulą całkującą 48 mm i apertura pomiarowa 8 mm pozwalają porównywać powierzchnie matowe i błyszczące, bo przyrząd rozdziela pomiar na warianty SCI i SCE. Powtarzalność sięga ΔE*≤0,06, a błąd międzyegzemplarzowy ΔE*≤0.4, przy czasie pojedynczego pomiaru 2,6 sekundy.

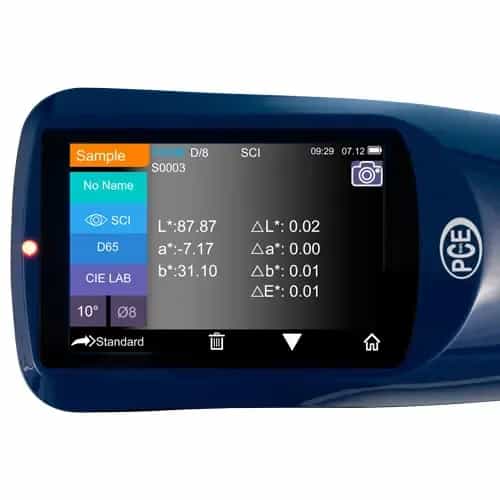

Punkt pomiarowy wskazuje wbudowana kamera, więc trafienie w mały detal nie jest kwestią wprawy. Wyniki widać na dotykowym ekranie 3,5 cala jako widmo, wartości próbki, różnicę barwy albo werdykt zgodności ze wzorcem. Pamięć mieści 2000 wzorców i 20000 próbek, a przeniesienie danych na komputer odbywa się przez USB. Iluminanty D65, A, C i D50 oraz kąty obserwatora 2° i 10° dobiera się do własnej procedury. Akumulator litowo-jonowy jest wbudowany, a źródło światła przewidziano na 5 lat pracy i ponad 3 miliony pomiarów.

Zgodność ze wzorcem ocenia się według wybranego wzoru różnicy barwy: do dyspozycji są ΔE*ab, ΔE*uv, ΔE*94, ΔE*cmc w wariantach 2:1 oraz 1:1, a także ΔE*00. Pozwala to trzymać się metody wpisanej w procedurę odbioru, zamiast negocjować ją z klientem po fakcie. Przyrząd podaje również prosty werdykt zgodności, więc operator na hali nie musi interpretować liczb — widzi, czy próbka mieści się w tolerancji. Tryb wartości średniej uśrednia kilka odczytów z różnych miejsc i bywa jedynym sensownym sposobem pomiaru powierzchni niejednorodnej, na przykład tworzywa z wypełniaczem albo tkaniny.

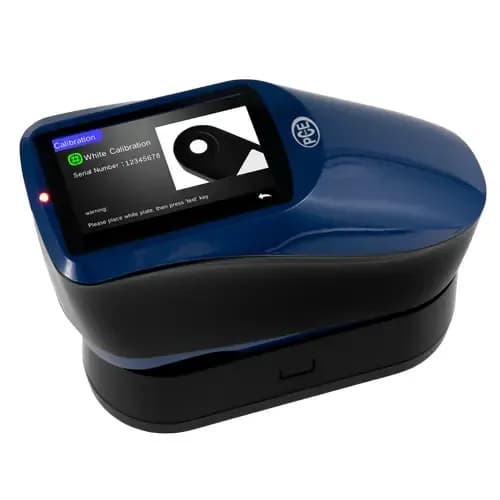

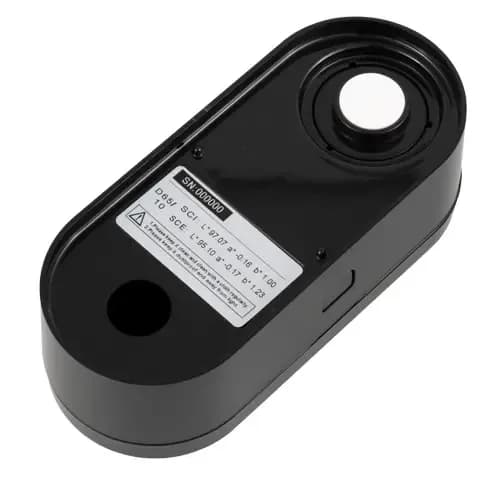

Zakres mierzonego odbicia obejmuje 0 ... 200 %, a przed pracą wykonuje się kalibrację na dołączonych wzorcach: białym i czarnym. Warto przewidzieć na to chwilę przy każdym uruchomieniu, bo od niej zależy porównywalność wyników między dniami. Warunki pracy obejmują 0 ... +40 °C, przechowywanie -20 ... +50 °C, a wilgotność do 85 % bez kondensacji. Menu przyrządu prowadzone jest po angielsku i po chińsku, dlatego do stanowiska warto przygotować krótką ściągę po polsku z opisem używanych ustawień.
