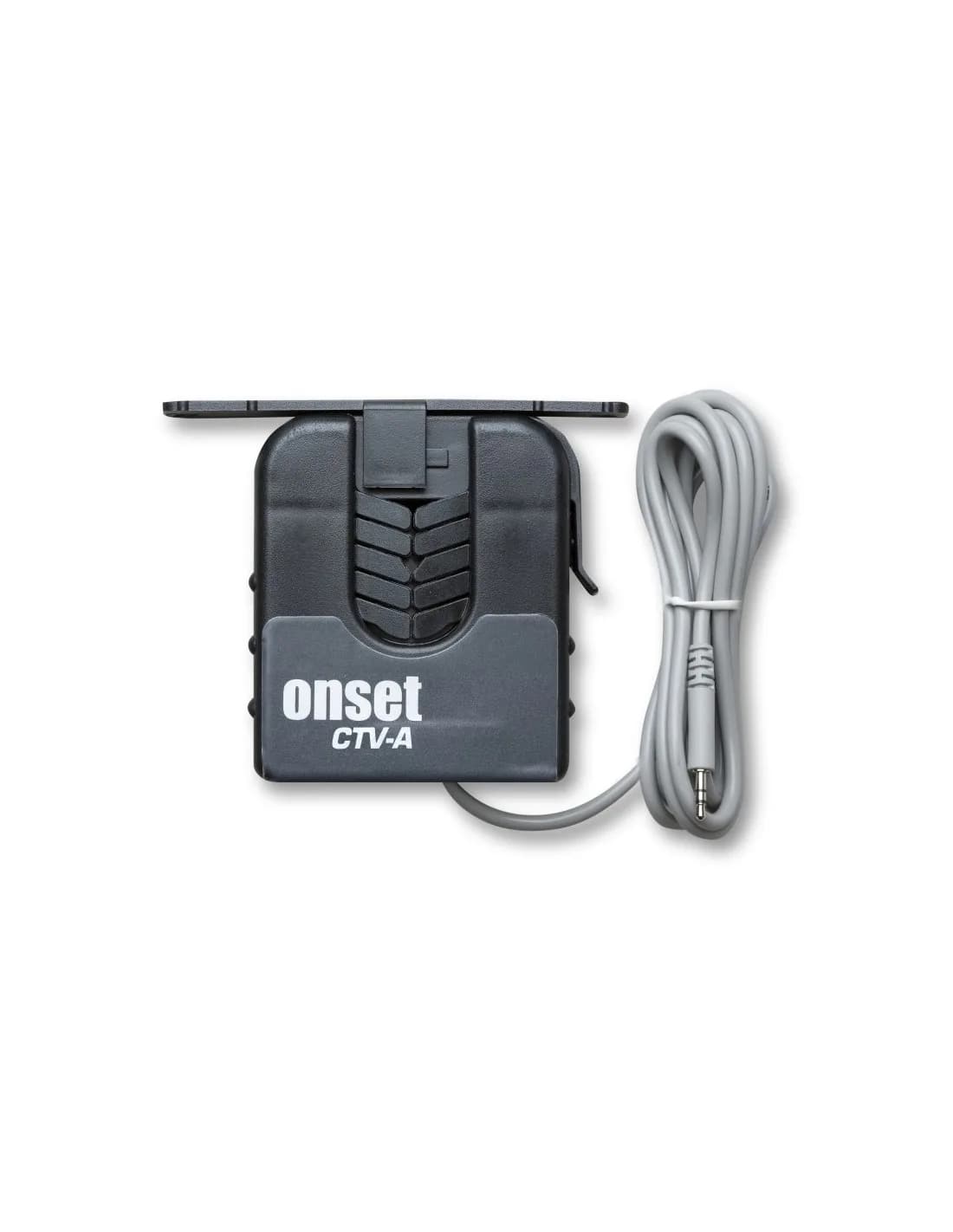

HOBOKod: Czujnik prądu przemiennego z dzielonym rdzeniem (split-core) to praktyczne i niezawodne rozwiązanie do monitorowania natężenia prądu AC w instalacjach elektrycznych. Urządzenie zaprojektowano do współpracy z rejestratorami danych HOBO wyposażonymi w wejścia zewnętrzne — modelami U12, UX120-006M, MX1100 oraz serią ZW. Dzięki temu stanowi element systemów do analizy zużycia energii, diagnostyki instalacji i kontroli pracy urządzeń elektrycznych.
Czujnik obsługuje pomiar prądu przemiennego o przebiegu sinusoidalnym w instalacjach jednofazowych 50 Hz lub 60 Hz, przy współczynniku mocy od 0,5 do 1,0 (zarówno obciążenia wyprzedzającego, jak i opóźniającego). Sprawdza się w typowych systemach energetycznych w przemyśle, budynkach komercyjnych oraz obiektach technicznych. Maksymalne napięcie pracy to 600 V AC, a czas reakcji wynosi 440 ms.
Technologia dzielonego rdzenia umożliwia szybki i bezpieczny montaż bez konieczności rozłączania przewodu — wystarczy otworzyć rdzeń i zamknąć go wokół przewodu fazowego, a konstrukcja samozaciskowa zapewnia stabilne dopasowanie. Zasilanie sensora jest indukowane bezpośrednio z mierzonej linii, więc nie wymaga dodatkowego źródła zasilania. Czujnik posiada certyfikat UL (zgodność z normą UL508), co potwierdza jego zgodność z normami bezpieczeństwa.
Dzielony rdzeń pozwala na szybki montaż wokół przewodu fazowego bez przerywania obwodu elektrycznego.
Współpracuje z rejestratorami HOBO U12, UX120-006M, MX1100 oraz serią ZW.
Mierzy natężenie prądu przemiennego w zakresie od 2 do 20 A.
Sensor zasilany indukcyjnie z mierzonej linii — bez dodatkowego zasilacza.
Obudowa zgodna z normą UL508 potwierdza bezpieczeństwo i zgodność z normami.
Współpracuje z typowymi jednofazowymi instalacjami prądu przemiennego 50 lub 60 Hz.
Dzielony rdzeń (split-core) wystarczy otworzyć i zamknąć wokół przewodu fazowego — bez rozłączania instalacji i przestoju zasilanych urządzeń. Konstrukcja samozaciskowa utrzymuje czujnik stabilnie na przewodzie, a cały montaż zajmuje kilka sekund.
Sensor czerpie energię bezpośrednio z monitorowanego przewodu, więc nie potrzebuje osobnego zasilacza ani baterii. Upraszcza to instalację, ogranicza okablowanie i zmniejsza ryzyko błędów montażowych w rozdzielnicy.
Wariant 2–20 A to jeden z pięciu zakresów prądowych (20, 50, 100, 200 i 600 A), co pozwala dobrać czujnik od pojedynczego urządzenia po główną linię zasilającą. Obudowa zgodna z normą UL508 i napięcie pracy do 600 V AC potwierdzają bezpieczeństwo użytkowania.
Czujnik adresowany jest do specjalistów monitorujących zużycie energii i obciążenie instalacji elektrycznych.
Czujnik mierzy prąd przemienny o przebiegu sinusoidalnym w instalacjach jednofazowych 50/60 Hz, przy współczynniku mocy od 0,5 do 1,0.
Maksymalne napięcie pracy wynosi 600 V AC — należy dobrać czujnik do parametrów monitorowanej instalacji.
Dokładność wynosi ±2,1% pełnego zakresu z rejestratorami UX120-006M, MX1104 i MX1105, ±4,5% z HOBO U12 oraz ±5% z HOBO H8.
Model 2–20 A to jeden z pięciu dostępnych wariantów zakresu (20, 50, 100, 200 i 600 A) — dobierz zakres do spodziewanego natężenia.
Marka: HOBO| Napięcie | Max 600 V AC |
|---|---|
| Parametr mierzony | Natężenie prądu |
| Pomiar natężenia | Zakres pomiarowy: 2 - 20 A Dokładność: ±2.1% pełnego zakresu (z rejestratorami HOBO UX120-006M, MX1104 oraz MX1105) ±4.5% pełnego zakresu (z rejestratorem HOBO U12) ±5% pełnego zakresu (z rejestratorem HOBO H8) |
| Wymiary | Czujnik: 74 x 66 x 25 mm Okno: 28 x 23 mm |
|---|---|
| Długość przewodu | 1800 mm (1.8 m) |
| Wykonanie/materiał | Formowana obudowa z tworzywa sztucznego, przeznaczona do użytku wewnętrznego, zgodna z normą UL508 |
| Wejście | Prąd przemienny (AC), fala sinusoidalna Instalacje jednofazowe 50 Hz lub 60 Hz Współczynnik mocy obciążenia od 0.5 do 1.0 (wyprzedzający lub opóźniający) |
|---|---|
| Czas reakcji | 440 ms |
| Kod producenta | CTV-A |
|---|
