Czujnik drgań PCE-PVS 30, złącze boczne, 12,7 mm/s

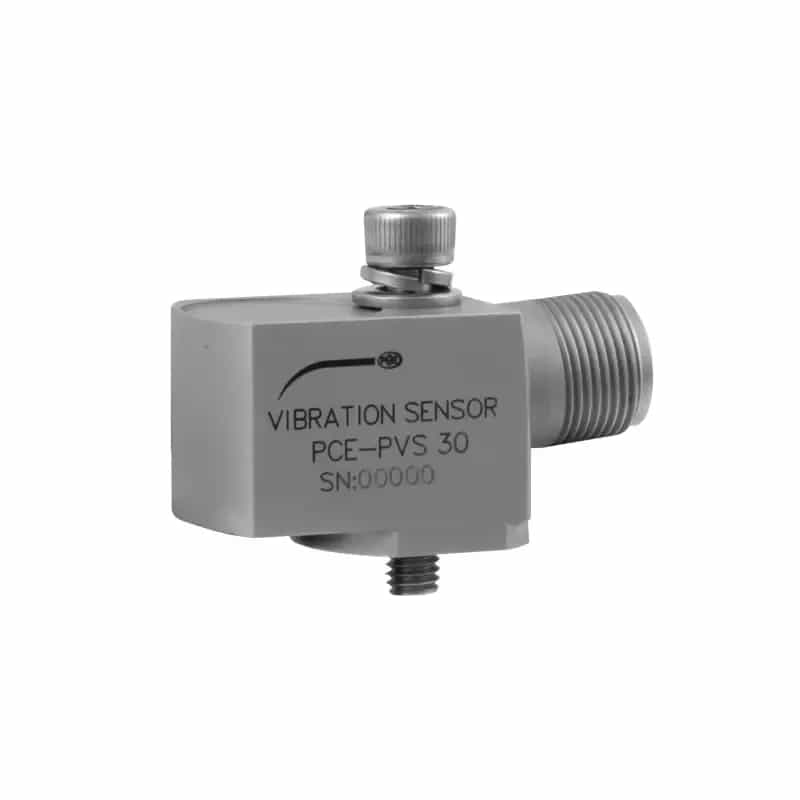

Nie w każdym miejscu da się wyprowadzić przewód pionowo do góry — PCE-PVS 30 ma złącze MIL-C-5015 umieszczone z boku, a korpus w kształcie kostki 23 x 23 x 25 mm, więc mieści się pod osłoną albo między żebrami maszyny. Zakres ± 12,7 mm/s oraz pasmo 3 ... 1500 Hz odpowiadają typowej diagnostyce napędów, natomiast wyjście prądowe 4 ... 20 mA pozwala prowadzić sygnał na dużą odległość bez utraty jakości. Mocowanie odbywa się gwintem M6 wprost do korpusu łożyska. Zasilanie płynie w pętli 12 ... 24 V DC, praca obejmuje temperaturę -40 ... 85 °C, a odporność na wstrząsy do ± 1000 g przygotowuje czujnik do stałej zabudowy w hali.

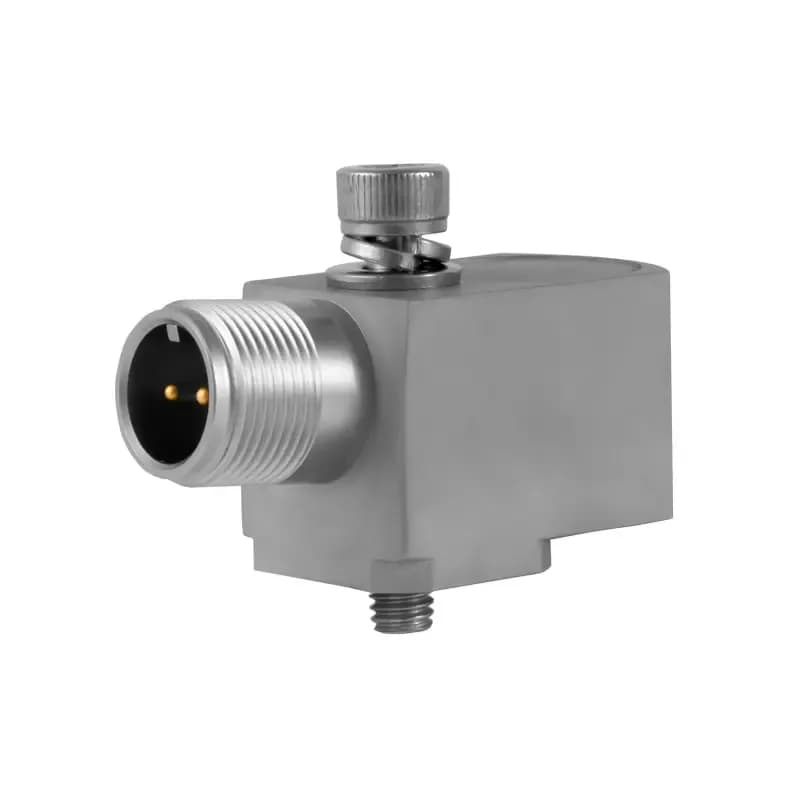

Boczne wyprowadzenie zmienia geometrię instalacji bardziej, niż mogłoby się wydawać. Nad przetwornikiem z przyłączem pionowym trzeba zostawić miejsce nie tylko na sam wtyk, ale i na łuk przewodu, którego nie wolno zaginać ostro tuż przy złączu. W tej wersji przewód odchodzi w bok, równolegle do korpusu maszyny, dzięki czemu całość mieści się pod pokrywą, a kabel można poprowadzić wzdłuż żebra i tam go zamocować. Kostkowa podstawa daje przy tym większą powierzchnię przylegania niż okrągły korpus, co bywa zaletą na płaskich elementach obudowy.

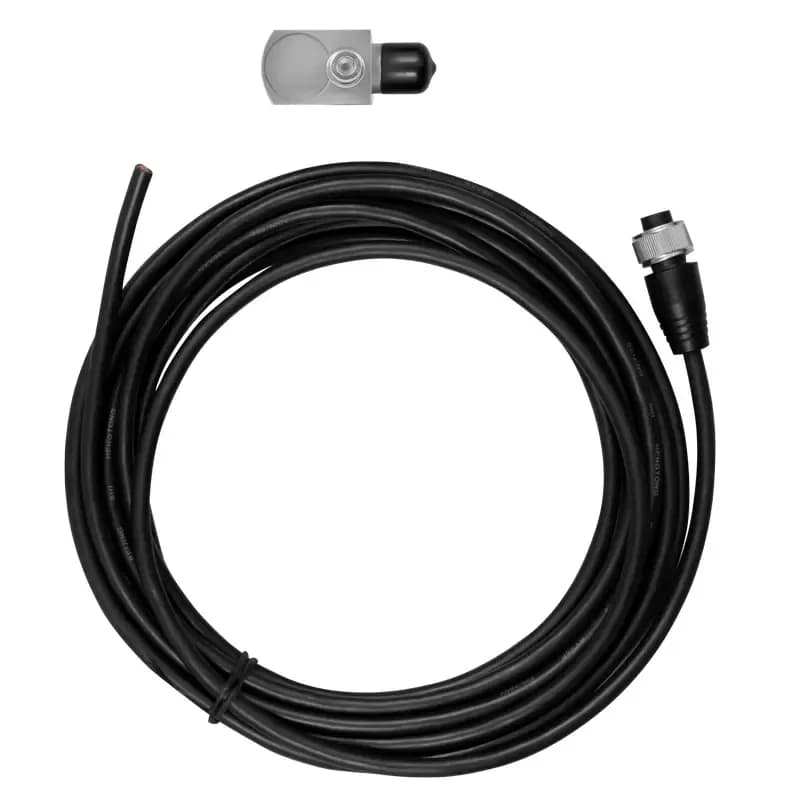

Warunek pozostaje ten sam: powierzchnia musi być obrobiona i czysta, a gwint M6 dokręcony pewnie, bo luźno osadzony czujnik zaczyna drgać własnym rytmem i dokłada do wyniku sygnał, który nie pochodzi z maszyny. Przed montażem warto zaplanować okablowanie. Zakres dostawy obejmuje czujnik, wtyk MIL-C-5015 przewidziany na przewód o długości 5 m oraz instrukcję, natomiast trasę w obiekcie zwykle trzeba przemyśleć osobno: przewód prowadzi się z dala od kabli zasilających i falowników, a przy ruchomych elementach maszyny stosuje się prowadnik, żeby nie pracował na zginanie tuż przy złączu.
