Czujnik drgań PCE-PVS 10, ± 12,7 mm/s, 4 ... 20 mA

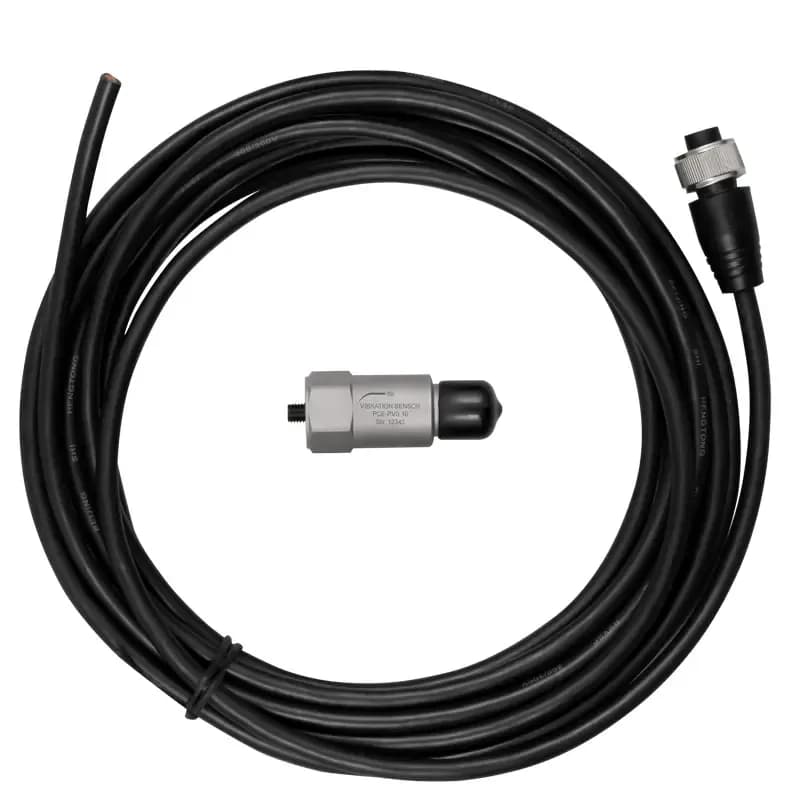

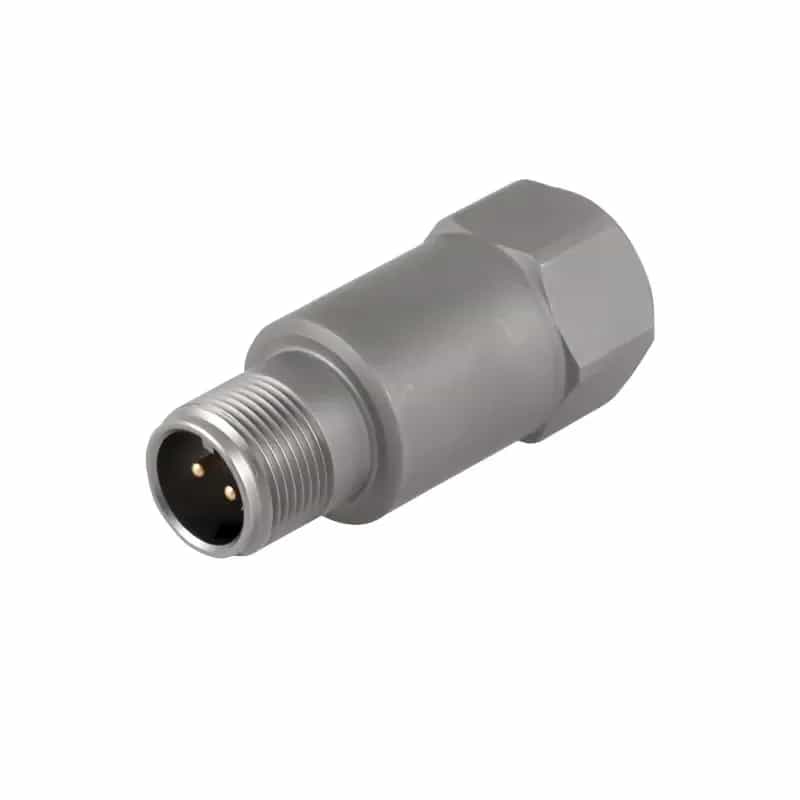

Prędkość drgań mówi o stanie łożysk i wyważeniu wirnika, dlatego w maszynach pracujących bez przerwy mierzy się ją w sposób ciągły, a nie raz na przegląd. PCE-PVS 10 zamienia drgania na sygnał prądowy 4 ... 20 mA w pętli dwuprzewodowej, więc podłącza się go wprost do sterownika, rejestratora albo wyświetlacza procesowego. Zakres wynosi ± 12,7 mm/s w paśmie 3 ... 1500 Hz, co odpowiada typowym częstotliwościom pracy silników, pomp i wentylatorów. Korpus o wymiarach Ø22 x 51 mm przykręca się gwintem M6, a przewód dołącza przez złącze MIL-C-5015 wyprowadzone pionowo. Zasilanie 12 ... 24 V DC czujnik pobiera z tej samej pętli, pracuje w temperaturze -40 ... 85 °C i znosi wstrząsy do ± 1000 g.

O wartości takiego pomiaru decyduje miejsce montażu. Czujnik powinien siedzieć możliwie blisko węzła łożyskowego, na litym elemencie korpusu, na powierzchni obrobionej płasko i prostopadle do osi gwintu. Blacha osłony, żebro albo pomalowana grubą powłoką odlewana pokrywa tłumią drgania i przesuwają charakterystykę, przez co odczyt bywa niższy od rzeczywistego poziomu na łożysku. Kierunek montażu również ma znaczenie: pomiar w płaszczyźnie promieniowej pokazuje niewyważenie i luzy, a wzdłuż osi — problemy z ustawieniem i z łożyskiem oporowym. Wyjście prądowe upraszcza całą instalację, ale nakłada jeden warunek. W pętli dwuprzewodowej to samo napięcie 12 ...

24 V DC zasila czujnik i przenosi sygnał, więc suma rezystancji przewodów i wejścia sterownika nie może zabrać zbyt dużej części tego napięcia. Przy długich trasach dobiera się wyższe napięcie zasilania oraz większy przekrój żył, zamiast szukać przyczyny niestabilnego odczytu w samym czujniku. Sam przetwornik nie ma wyświetlacza ani przekaźnika — wystawia wyłącznie prąd proporcjonalny do prędkości drgań. Wartości progowe, sygnalizację i zapis historii realizuje urządzenie nadrzędne, więc przy budowie nadzoru od zera trzeba przewidzieć sterownik z wejściem analogowym albo miernik tablicowy. Jeśli takiego przyrządu w obiekcie nie ma, prościej jest sięgnąć po wersję dostarczaną razem z panelem odczytowym.
