Potencjał redoks opisuje, czy w roztworze przeważają procesy utleniania, czy redukcji. Nie jest to stężenie konkretnej substancji, tylko wypadkowy stan chemiczny próbki, dlatego jedno wskazanie w miliwoltach mówi o kierunku reakcji zachodzących w wodzie. Elektroda 301Pt-C dostarcza ten odczyt w postaci gotowej do podłączenia do miernika: potencjał powstaje na obojętnym chemicznie pierścieniu platynowym i jest odnoszony do wbudowanego układu Ag/AgCl.
Konstrukcja jest kombinowana, więc część pomiarowa i odniesienia mieszczą się w jednym trzonie o średnicy 12 mm i długości 160 mm. Do pomiaru wystarczy jedno gniazdo przyrządu, a metrowy przewód pozwala zanurzyć sondę w naczyniu, wiadrze lub komorze bez przenoszenia całego miernika nad lustro cieczy. Elektrolit ma postać żelu chlorku potasu, dzięki czemu obsługa nie obejmuje dolewania roztworu przed serią pomiarów.
Producent przewiduje pracę w typowych roztworach wodnych oraz w oczyszczaniu ścieków, a zalecany przedział temperatury pracy sięga od 0 do 80 °C. Zakres wskazań obejmuje pełną skalę od −1999 do 1999 mV, więc ta sama sonda obsługuje próbki wyraźnie utleniające i wyraźnie redukujące. Standardowe złącze BNC sprawia, że elektroda jest elementem wymiennym toru pomiarowego, a nie częścią przypisaną na stałe do jednego egzemplarza przyrządu.
Część pomiarowa i układ odniesienia są zabudowane razem, więc stanowiska nie trzeba składać z dwóch osobnych elektrod i dwóch przyłączy.
Elektrolit w postaci żelu znosi rutynę dolewania roztworu, więc przygotowanie do pomiaru ogranicza się do podłączenia sondy.
Wskazania obejmują obie strony skali, więc zmiana charakteru próbki nie wymusza sięgania po inną elektrodę.
Zalecany przedział pracy obejmuje zarówno chłodną wodę z ujęcia, jak i ciepłe roztwory technologiczne.
Tworzywo znosi kontakt z krawędzią zbiornika i transport w skrzynce serwisowej lepiej niż korpus szklany.
Elektroda jest osobnym, zużywalnym elementem toru pomiarowego, więc jej zestarzenie nie unieruchamia całego przyrządu.

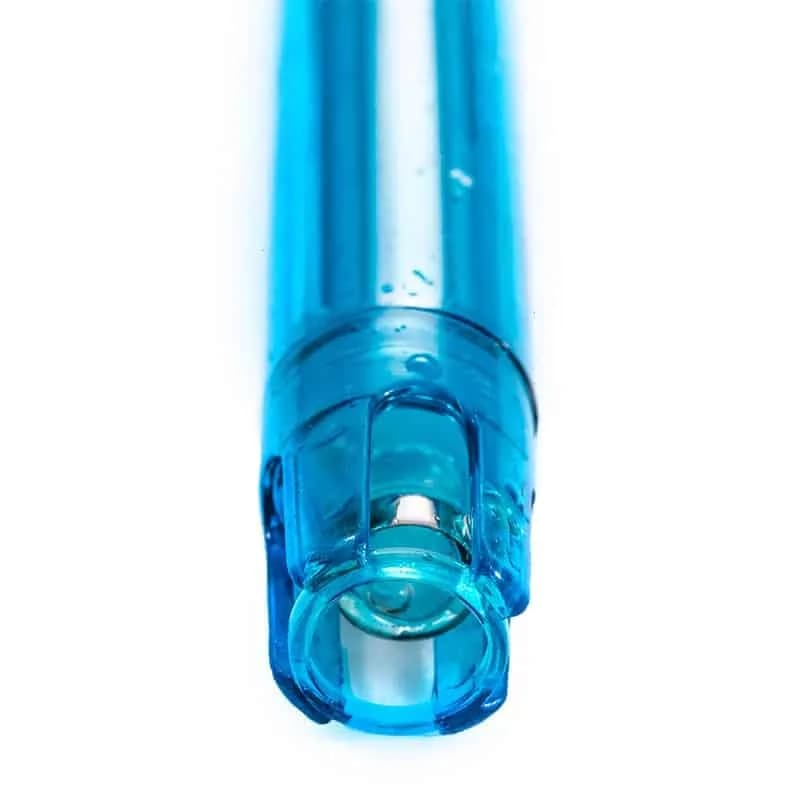

Elementem pomiarowym jest pierścień platynowy o wymiarach Ø6 × 2,5 mm. Platyna pełni tu rolę obojętnego przewodnika: sama nie bierze udziału w reakcji, tylko przyjmuje potencjał wynikający ze stanu chemicznego roztworu, a punkt odniesienia dla tego potencjału daje układ Ag/AgCl. Praktyczny wniosek jest taki, że o jakości odczytu decyduje stan powierzchni platyny — nalot, tłuszcz lub osad zmieniają warunki kontaktu z próbką, więc pierścień ogląda się przed serią pomiarów tak samo uważnie jak sprawdza się samo wskazanie.
Diafragma to miejsce kontaktu elektrolitu wewnętrznego z badaną cieczą i to od niej zależy stabilność potencjału odniesienia. W 301Pt-C jest to pojedyncza diafragma ceramiczna, a producent przewiduje dla tej konstrukcji typowe roztwory wodne oraz zastosowania w oczyszczaniu ścieków. Przy próbkach obciążonych zawiesiną warto pamiętać, że to właśnie ten element odpowiada za czas ustalania się wskazania, dlatego opóźniona reakcja sondy bywa sygnałem stanu diafragmy, a nie samego procesu.

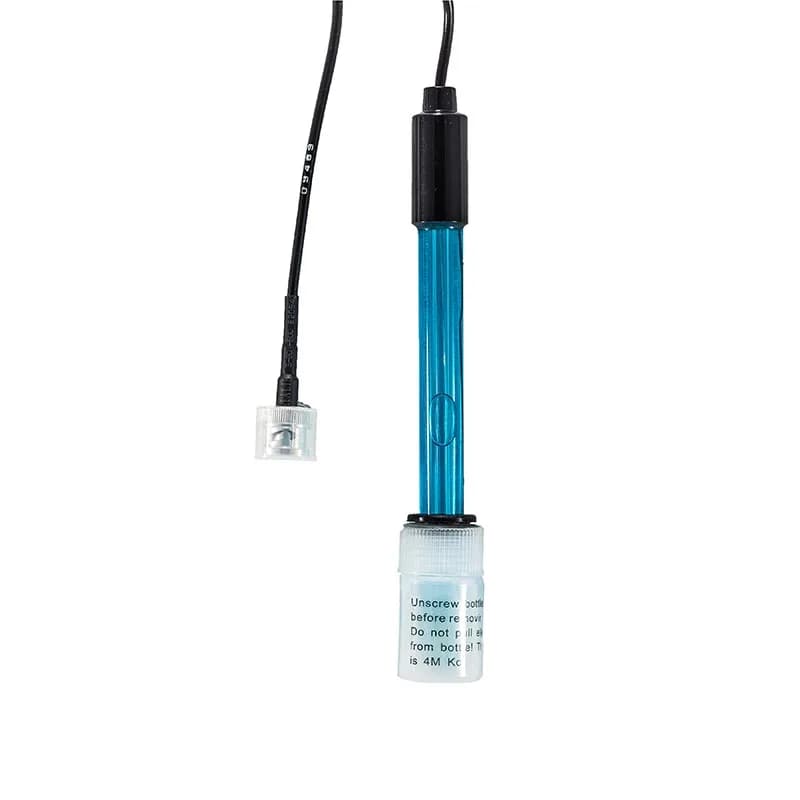

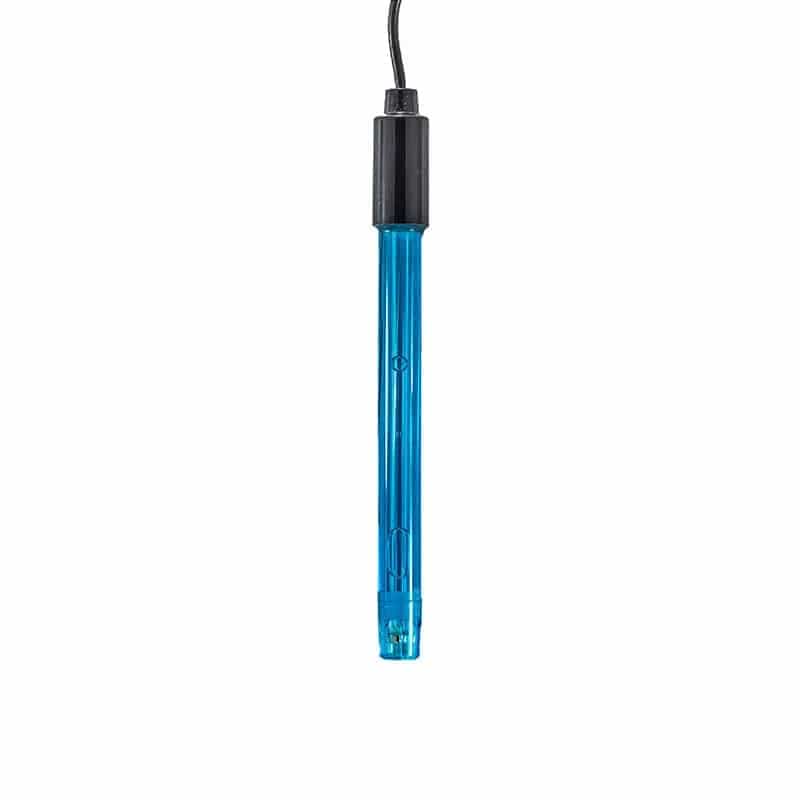

Trzon ma średnicę 12 mm i długość 160 mm, czyli mieści się w rozwiązaniach przewidzianych dla typowej elektrody laboratoryjnej — w statywie, w uchwycie i w naczyniu pomiarowym. Przewód o długości 1 m wyznacza natomiast zasięg pracy: pozwala zanurzyć sondę w wiadrze lub w komorze pomiarowej, trzymając miernik w dłoni, ale nie zastępuje instalacji przelotowej ani pomiaru z pomostu nad zbiornikiem.
301Pt-C jest sondą dla zespołów, które kontrolują stan chemiczny wody na miejscu i potrzebują odczytu redoks współpracującego z miernikiem, którym już dysponują.
Wspólne złącze i podobny kształt trzonu potrafią mylić, ale elektroda redoks nie zastępuje elektrody pH. Odczyt ORP podaje się w miliwoltach i opisuje on wypadkowy stan utleniająco-redukujący roztworu, natomiast pH odnosi się do stężenia jonów wodorowych i ma własną skalę. W praktyce oba wskazania bywają zbierane z tej samej próbki, ale każde wymaga własnej sondy — miernik z gniazdem BNC obsłuży je kolejno, po zmianie podłączonej elektrody.
Producent obejmuje 301Pt-C sześciomiesięczną gwarancją i to dobra wskazówka co do charakteru tego wyrobu: sonda zużywa się w trakcie pracy, a jej żywotność zależy od rodzaju próbek i intensywności użytkowania. Przy pomiarach prowadzonych regularnie warto traktować elektrodę jak materiał podlegający wymianie i planować jej odnowienie razem z innymi kosztami eksploatacji stanowiska, zamiast czekać na moment, w którym wskazania stracą wiarygodność.
Marka: Apera Instruments| Element pomiarowy | Pierścień platynowy Ø6 × 2,5 mm |
|---|---|
| Zakres pomiarowy (ORP) | od −1999 do 1999 mV |
| Zalecana temperatura pracy | 0–80 °C |
| Materiał trzonu | Poliwęglan (PC) |
|---|---|
| Wymiary elektrody | Ø12 × 160 mm |
| Długość przewodu | 1 m |
| Gwarancja producenta | 6 miesięcy |
|---|
| Złącze | BNC |
|---|---|
| Diafragma | Pojedyncza, ceramiczna |
| Elektrolit | Żelowy KCl, bez uzupełniania |
| Typ elektrody | Kombinowana elektroda potencjału redoks (ORP) |
| Układ odniesienia | Ag/AgCl |
| Wartość wzorcowa | 222 mV ±15 mV (25 °C) |
| Jednostka wskazania | mV (miliwolt) |

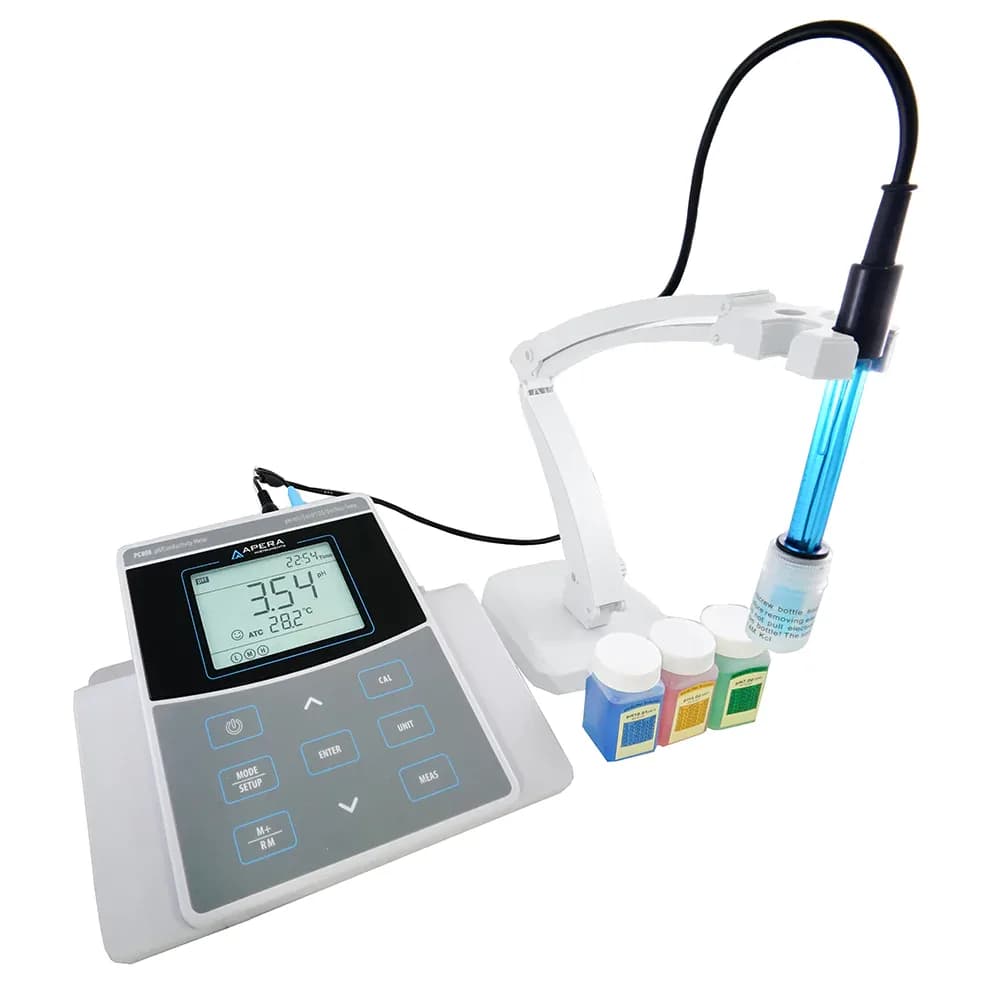

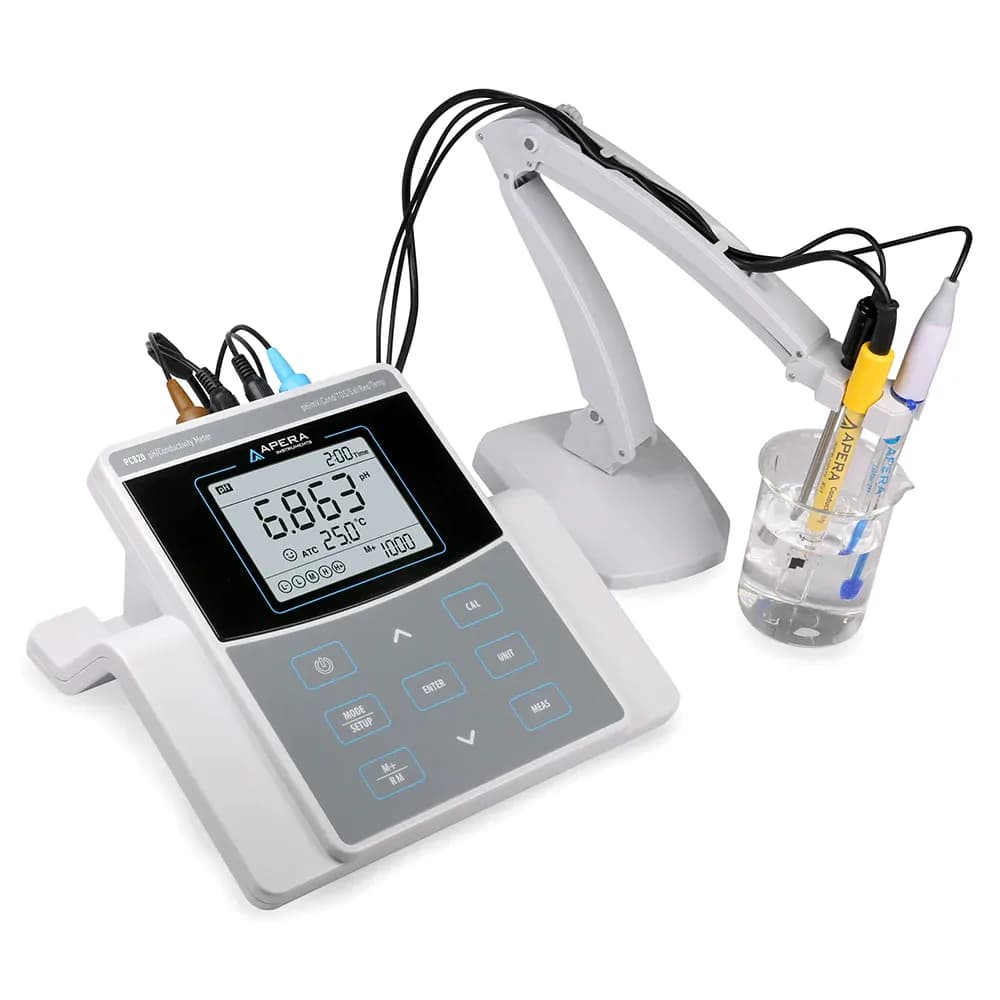

| Zgodne mierniki Apera | PH700, PH800, PH820, PH850, PH910, PH950, PH8500, PH9500 oraz PC800, PC820, PC850, PC910, PC950, PC8500, PC9500 |
