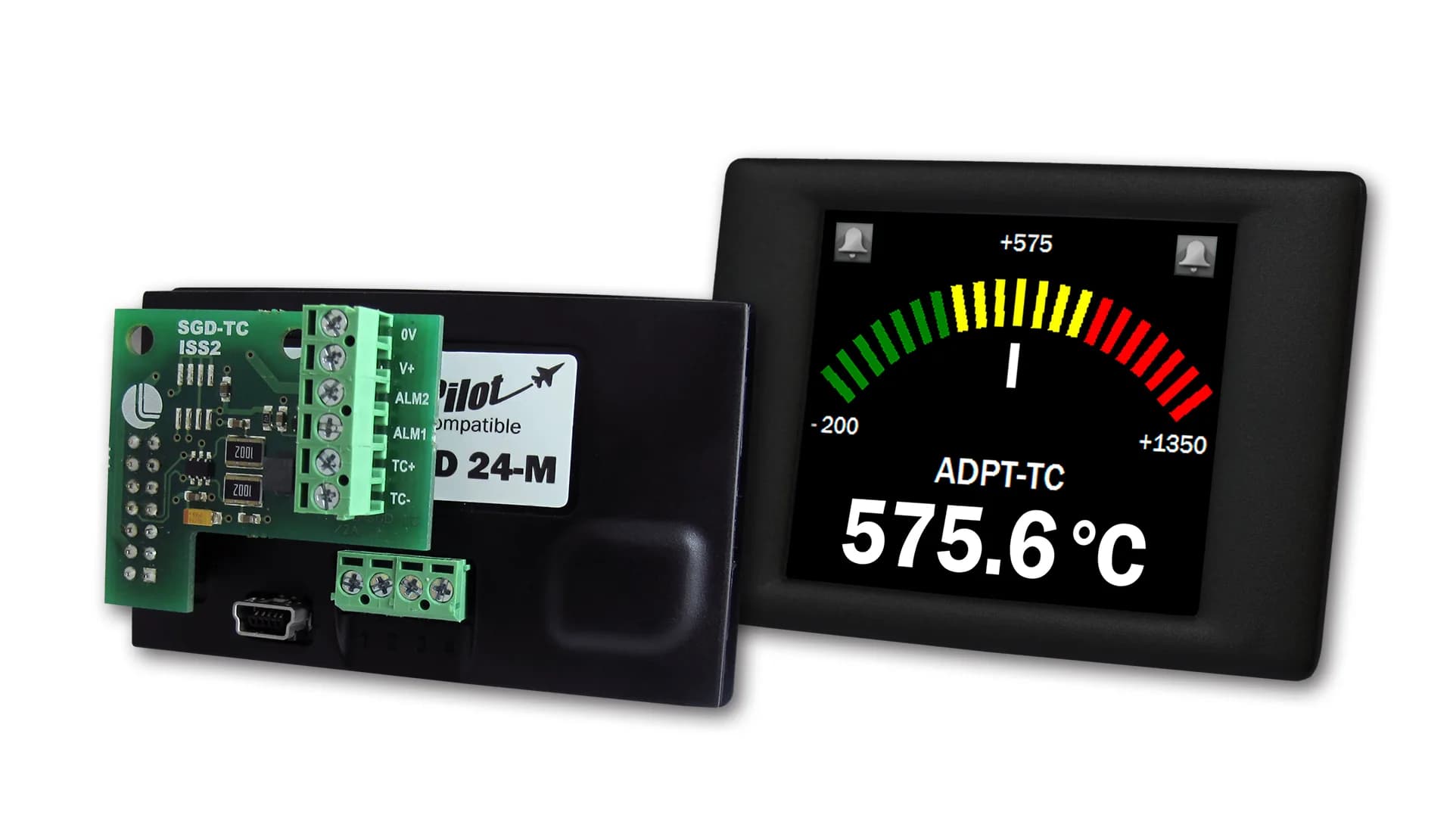

Moduł termopar Lascar SGD ADPT-TC – wejście J, K i T dla PanelPilot

Pomiar termoparą można dołączyć do zgodnego panelu PanelPilot poprzez Lascar SGD ADPT-TC. Moduł obsługuje typ K od -200 do +1 350°C, typ J od -200 do +1 190°C oraz typ T od -200 do +390°C. Rozdzielczość wynosi 0,1°C, a dokładność elektroniki ±1°C. Wartość ta nie obejmuje błędu samej termopary, dlatego końcową ocenę toru trzeba uzupełnić o charakterystykę podłączonego czujnika.

Adapter ma wbudowaną kompensację zimnego końca i pozwala wybrać rodzaj termopary w programie. Czujnik podłącza się do zacisków TC+ oraz TC-, zachowując właściwą polaryzację. Moduł łączy się z panelem 14-stykowym przewodem IDC i pobiera z niego zasilanie. Dostępne są również zaciski dwóch wyjść alarmowych otwartego kolektora, zależne od możliwości hosta. Płytkę należy zamocować osobno przez dwa otwory, a nie pozostawiać bez podparcia na złączu.

Temperatura pracy samego adaptera wynosi od -10 do +40°C; dopuszczalne warunki termopary określa jej producent. Wymiary płytki obejmują około 34,5 × 25,2 mm w głównym obrysie, zgodnie z rysunkiem. SGD ADPT-TC pasuje do wskazań procesu cieplnego, komór i stanowisk badawczych, gdy użytkownik chce samodzielnie zaprojektować ekran PanelPilot. W informacji zamówieniowej producent wymienia moduł wraz z sondą termoparową typu K.
