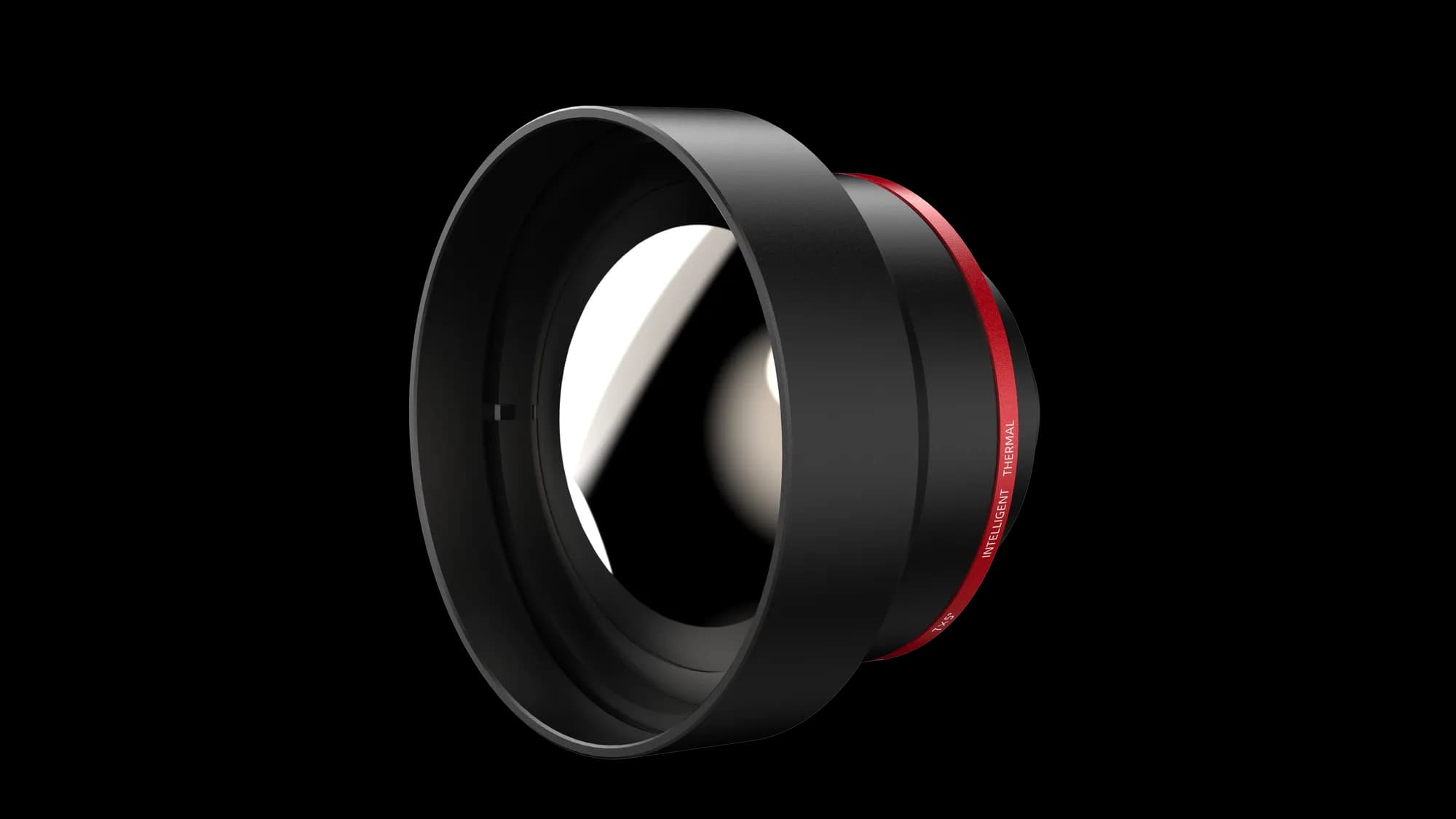

Guide SensmartKod: Teleobiektyw zawęża pole widzenia kamery Guide H6S lub H4S do 7° × 5°, czyli ponad trzykrotnie mocniej niż optyka standardowa. Na H6S ma ogniskową 62,9 mm i IFOV 0,19 mrad: ze stu metrów jeden piksel obejmuje 19 mm, a cały kadr ma tam około 12 m szerokości. Na H4S ogniskowa wynosi 47,1 mm, a IFOV 0,25 mrad.
Stosunek D:S sięga 5263:1 na H6S i 4000:1 na H4S, więc zacisk o średnicy 1 cm mierzysz z 52 m i z 40 m. To dystans, z którego ocenisz mostek na izolatorze, złącze przelotowe albo palnik w kotle, stojąc poza strefą zagrożenia i bez wyłączania obiektu z ruchu.
Obiektyw ostrzy od 3 m, więc w szafach i przy maszynie się nie sprawdzi; tam wróć na optykę standardową lub szerokokątną 44°. Pasuje do H6S i H4S, a kamery H3+S, H3S i H2S mają własną wersję teleobiektywu przeliczoną na mniejszy detektor.
Przy IFOV 0,19 mrad zacisk średnicy 5 cm to na H6S kilkanaście punktów pomiaru.
Linie pod napięciem, kominy i palniki ocenisz z ziemi, bez podnośnika i wyłączeń.
Element o średnicy 1 cm zmierzysz z 52 m na H6S i z 40 m na H4S.
Kadr 7° × 5° obejmuje ze stu metrów pas o szerokości około 12 m, a pojedynczy piksel 19 mm. Nagrzane złącze zajmuje wtedy dziesiątki punktów, więc odczyt jest wiarygodny.
Na H6S teleobiektyw daje 0,19 mrad i D:S 5263:1, na H4S 0,25 mrad i 4000:1. Kąt widzenia jest identyczny, różnicę robi liczba pikseli detektora.
Przęsło, izolator i mufa są dostępne tylko z ziemi. Wąski kadr zamienia ogólne ciepłe miejsce w konkretny element do naprawy, bez planowania wyłączenia.
Dla zespołów, które oceniają linie, izolatory i kominy z ziemi, bez podnośnika i bez wyłączeń.
Poniżej trzech metrów obiektyw nie zaostrzy obrazu. Do pomiarów w szafie i przy maszynie użyj optyki standardowej albo szerokokątnej 44°.
Przy wąskim kadrze każde drgnięcie ręki przesuwa obraz o metry. Przy dłuższych seriach ujęć oprzyj kamerę albo skorzystaj ze statywu.
Marka: Guide Sensmart| IFOV | 0,19 mrad (H6S); 0,25 mrad (H4S) |
|---|---|
| Ogniskowa | 62,9 mm (H6S); 47,1 mm (H4S) |
| Stosunek D:S | 5263:1 (H6S); 4000:1 (H4S) |
| Pole widzenia | 7° × 5° |
| Minimalna odległość ostrzenia | 3 m |
| Zakres pomiarowy z tym obiektywem | od -40 do 150 °C i od 0 do 650 °C, przełączane automatycznie |
| Gwarancja | 2 lata |
|---|---|
| Element standardowego zestawu kamery | nie, optyka dokupowana osobno |
| W zestawie | teleobiektyw 7° |
|---|---|
| Zgodne modele | H6S, H4S |
| Rodzaj akcesorium | wymienny teleobiektyw termowizyjny |
| Kod producenta | AA0200012661A |
|---|
