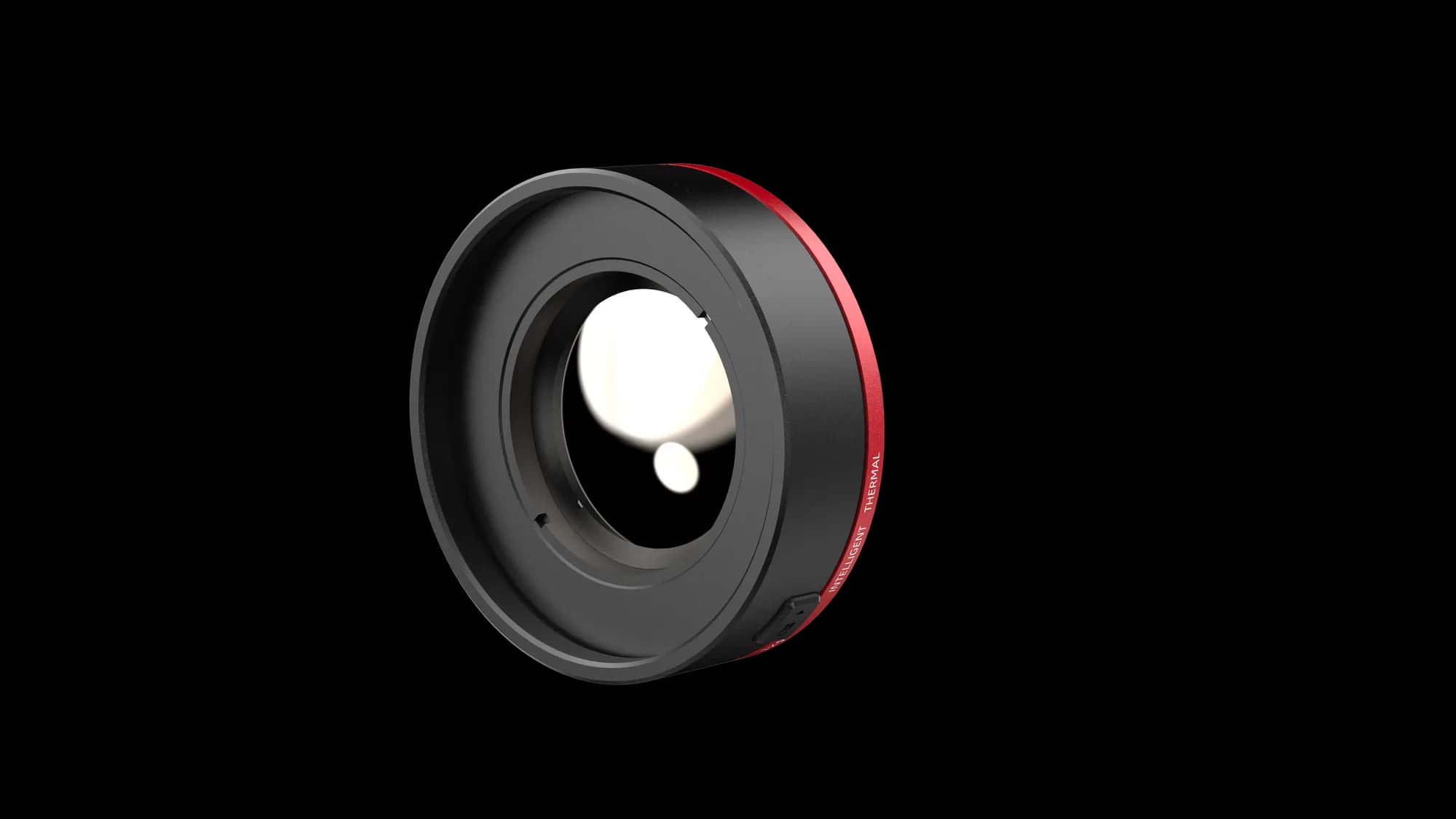

Guide SensmartKod: Teleobiektyw 7° × 5° daje kamerom H3+S, H3S i H2S dystans, którego nie zapewni żadne ustawienie kamery. Ogniskowa wynosi 37,5 mm dla H3+S, 31,4 mm dla H3S i 25,1 mm dla H2S, a IFOV spada odpowiednio do 0,32, 0,38 i 0,48 mrad, czyli około trzy i pół raza poniżej wartości optyki standardowej.
Stosunek D:S rośnie do 3125:1 na H3+S, 2631:1 na H3S i 2083:1 na H2S. Element o średnicy 1 cm zmierzysz zatem z 31 m, 26 m i 20 m, a z 50 m pojedynczy piksel obejmuje na H3+S 16 mm. Kadr ma tam około 6 m szerokości, czyli obejmuje przęsło z izolatorami albo górną część kolumny.
Obiektyw ostrzy od 3 m i jest przeznaczony do pracy z dystansu: linii napowietrznych, konstrukcji wysokich, kominów i estakad. W zabudowie i przy maszynie użyj optyki standardowej albo szerokokątnej 44°. Kamery H6S i H4S mają odrębną wersję tego teleobiektywu.
Na H3+S piksel obejmuje 16 mm, więc izolator czy mufa mają dziesiątki punktów pomiaru.
Element o średnicy 1 cm zmierzysz z 31 m na H3+S, z 26 m na H3S i z 20 m na H2S.
Konstrukcje wysokie i linie pod napięciem oceniasz z ziemi, w bezpiecznej odległości.
Kąt 7° × 5° jest wspólny, ale detektor decyduje o zasięgu: 0,32 mrad na H3+S, 0,38 na H3S i 0,48 na H2S. To różnica między pomiarem z 31 a z 20 metrów.
Wąskie pole widzenia obejmuje z 50 m pas o szerokości około 6 m, więc przęsło z izolatorami albo głowica kolumny mieszczą się w jednym termogramie.
Aparaturę na polu rozdzielni ocenisz z drogi technologicznej. Krótszy czas przy urządzeniu to mniej ryzyka i brak przerw w pracy obiektu.
Dla brygad eksploatacyjnych z kamerą H3+S, H3S lub H2S, które oceniają linie i konstrukcje z poziomu terenu.
Poniżej trzech metrów obraz nie będzie ostry. Do pomiarów z bliska wróć na optykę standardową, która ostrzy od 0,15 m.
Przy kadrze 7° drobne drgania przesuwają obraz o metry. Oprzyj kamerę o stały element albo użyj statywu przy dłuższych seriach ujęć.
Marka: Guide Sensmart| IFOV | 0,32 mrad (H3+S); 0,38 mrad (H3S); 0,48 mrad (H2S) |
|---|---|
| Ogniskowa | 37,5 mm (H3+S); 31,4 mm (H3S); 25,1 mm (H2S) |
| Stosunek D:S | 3125:1 (H3+S); 2631:1 (H3S); 2083:1 (H2S) |
| Pole widzenia | 7° × 5° |
| Minimalna odległość ostrzenia | 3 m |
| Zakres pomiarowy z tym obiektywem | od -40 do 150 °C i od 0 do 650 °C, przełączane automatycznie |
| Gwarancja | 2 lata |
|---|---|
| Element standardowego zestawu kamery | nie, optyka dokupowana osobno |
| W zestawie | teleobiektyw 7° |
|---|---|
| Zgodne modele | H3+S, H3S, H2S |
| Rodzaj akcesorium | wymienny teleobiektyw termowizyjny |
| Kod producenta | AA0200012660A |
|---|
