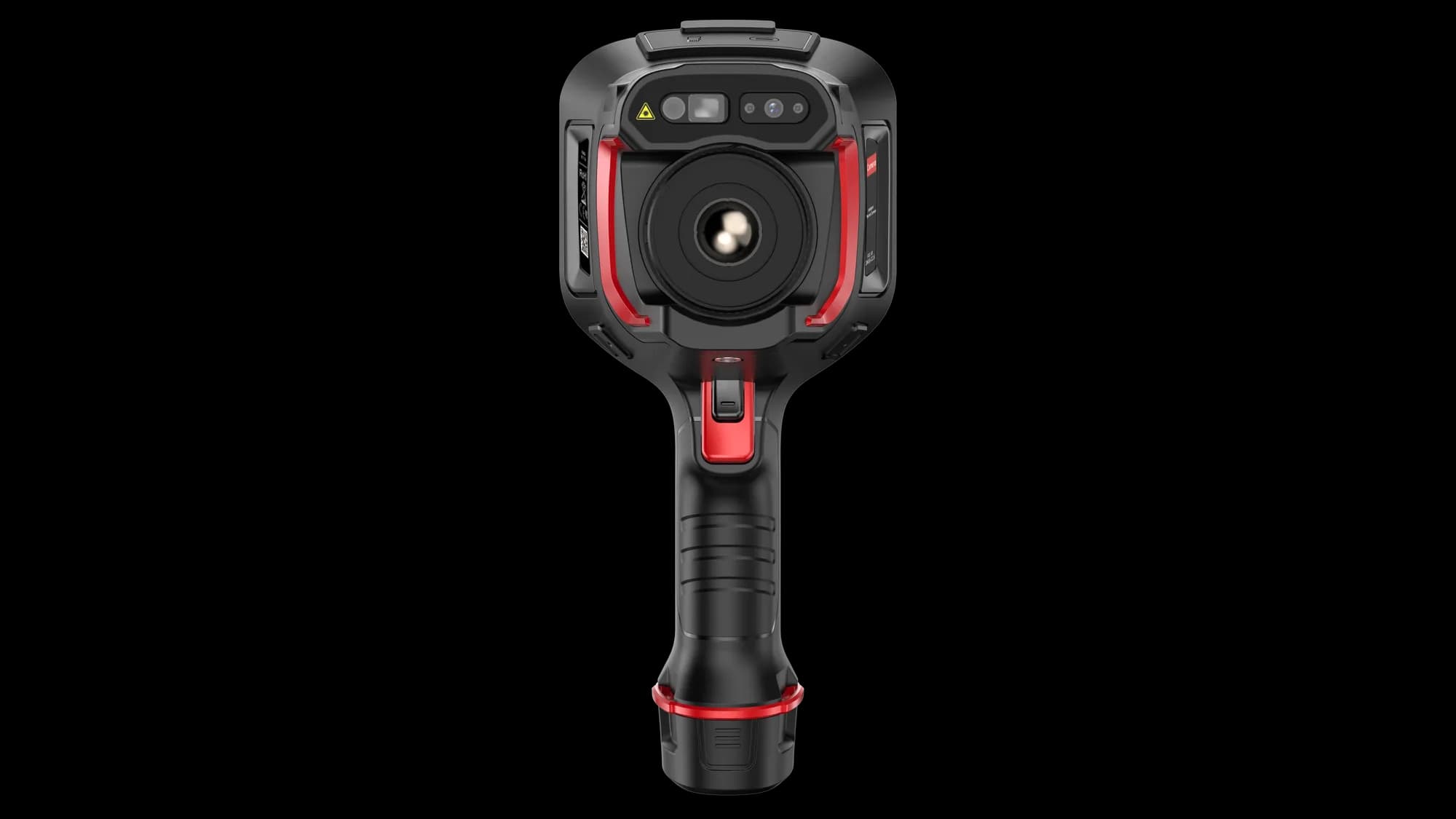

Guide SensmartKod: Zestaw RangeMax w wersji 15° × 11° daje kamerom H3+S, H3S i H2S pomiar do 2000 °C przy kadrze pośrednim między standardowym a wąskim teleobiektywem. Ostrość zaczyna się od 1 m, więc pomiar wykonasz z kilku metrów, a z dwudziestu kadr obejmie pas o szerokości około 5,3 m.
Ogniskowa wynosi 17,7 mm dla H3+S, 14,6 mm dla H3S i 11,7 mm dla H2S. IFOV to odpowiednio 0,68, 0,82 i 1,02 mrad, a stosunek D:S 1471:1, 1220:1 i 980:1. Wartości optyczne odpowiadają zwykłemu obiektywowi średniotele, różnicą jest dodatkowy przedział pomiarowy od 500 do 2000 °C.
Taki zestaw pasuje do zakładów, w których gorący proces jest w zasięgu kilku metrów, ale podejście na wyciągnięcie ręki nie jest możliwe: przy suszarniach, piecach tunelowych, formach i kanałach spalin. Kamery H6S i H4S korzystają z osobnej wersji tego zestawu.
Przedział od 500 do 2000 °C obok fabrycznych zakresów kamery, przełączany automatycznie.
Pomiar wykonasz z kilku metrów, bez wchodzenia w bezpośrednie sąsiedztwo procesu.
Element o średnicy 1 cm zmierzysz z 14,7 m na H3+S i z 9,8 m na H2S.
Kadr 15° × 11° obejmuje z 20 m pas o szerokości około 5,3 m, więc sekcja pieca tunelowego albo rząd form mieści się w jednym termogramie.
IFOV wynosi 0,68 mrad na H3+S, 0,82 na H3S i 1,02 na H2S. Przy tej samej scenie większy detektor daje po prostu drobniejszą siatkę punktów.
Chłodna obudowa, gorący kanał i rozgrzany wsad mieszczą się w możliwościach jednej kamery, bo zakresy przełączają się automatycznie w trakcie pomiaru.
Dla ekip technologicznych, które kontrolują piece, formy i suszarnie kamerą H3+S, H3S lub H2S.
Ostrość zaczyna się od 1 m. Do pomiarów tuż przy palenisku wybierz zestaw RangeMax 25°, który ostrzy od 0,15 m.
Zapisuj odległość i ustawienia emisyjności dla każdego punktu kontrolnego. Bez tego porównanie kolejnych przeglądów będzie obarczone błędem.
Marka: Guide Sensmart| Zakres pomiarowy z tym zestawem | od -40 do 150 °C, od 0 do 650 °C i od 500 do 2000 °C, przełączane automatycznie |
|---|
| IFOV | 0,68 mrad (H3+S); 0,82 mrad (H3S); 1,02 mrad (H2S) |
|---|---|
| Ogniskowa | 17,7 mm (H3+S); 14,6 mm (H3S); 11,7 mm (H2S) |
| Stosunek D:S | 1471:1 (H3+S); 1220:1 (H3S); 980:1 (H2S) |
| Pole widzenia | 15° × 11° |
| Minimalna odległość ostrzenia | 1 m |
| Gwarancja | 2 lata |
|---|---|
| Element standardowego zestawu kamery | nie, wyposażenie dokupowane osobno |
| W zestawie | optyka wysokotemperaturowa RangeMax 15° |
|---|---|
| Zgodne modele | H3+S, H3S, H2S |
| Rodzaj akcesorium | zestaw wysokotemperaturowy RangeMax z optyką 15° |
| Kod producenta | AA0200013801A |
|---|
