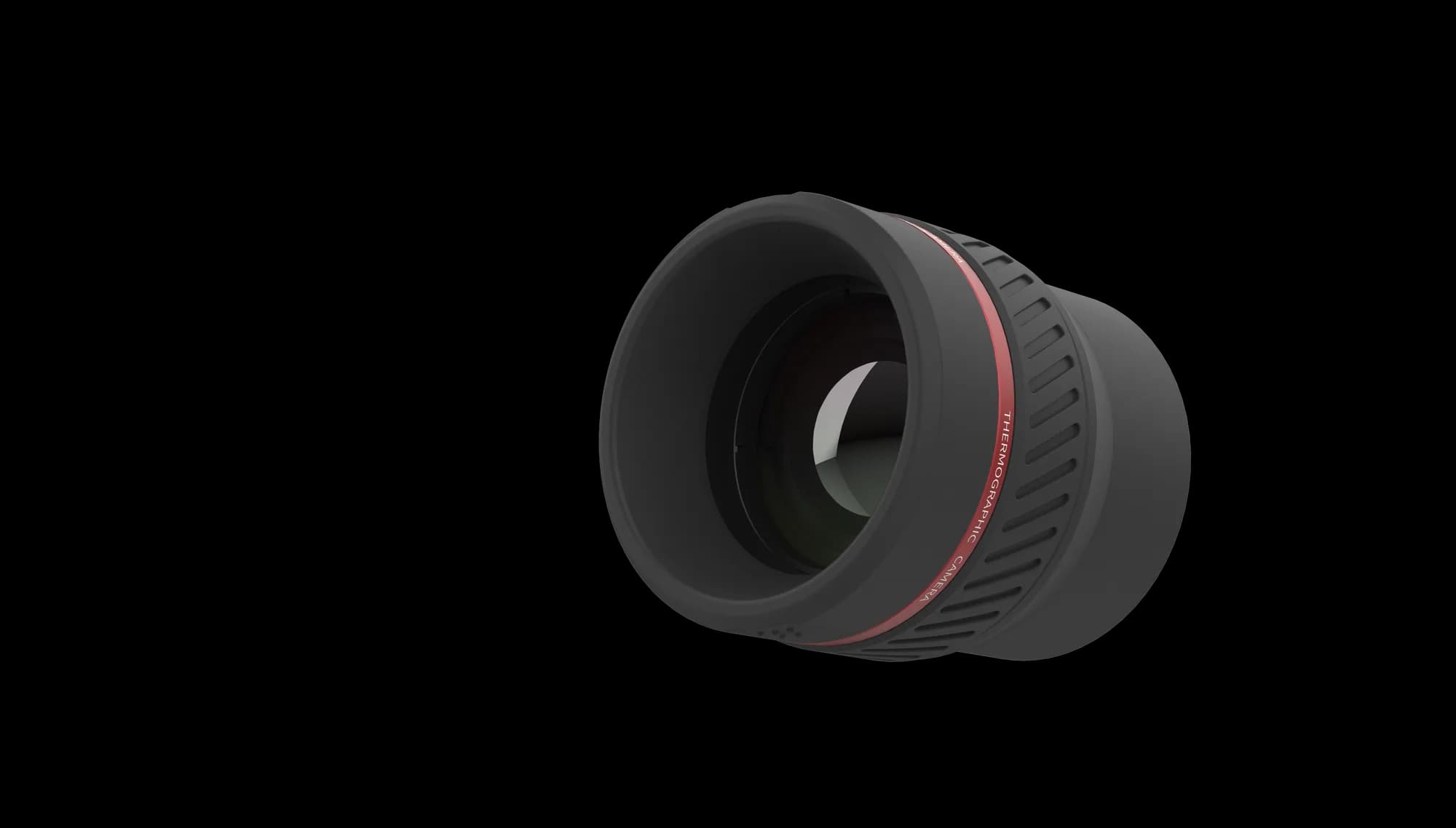

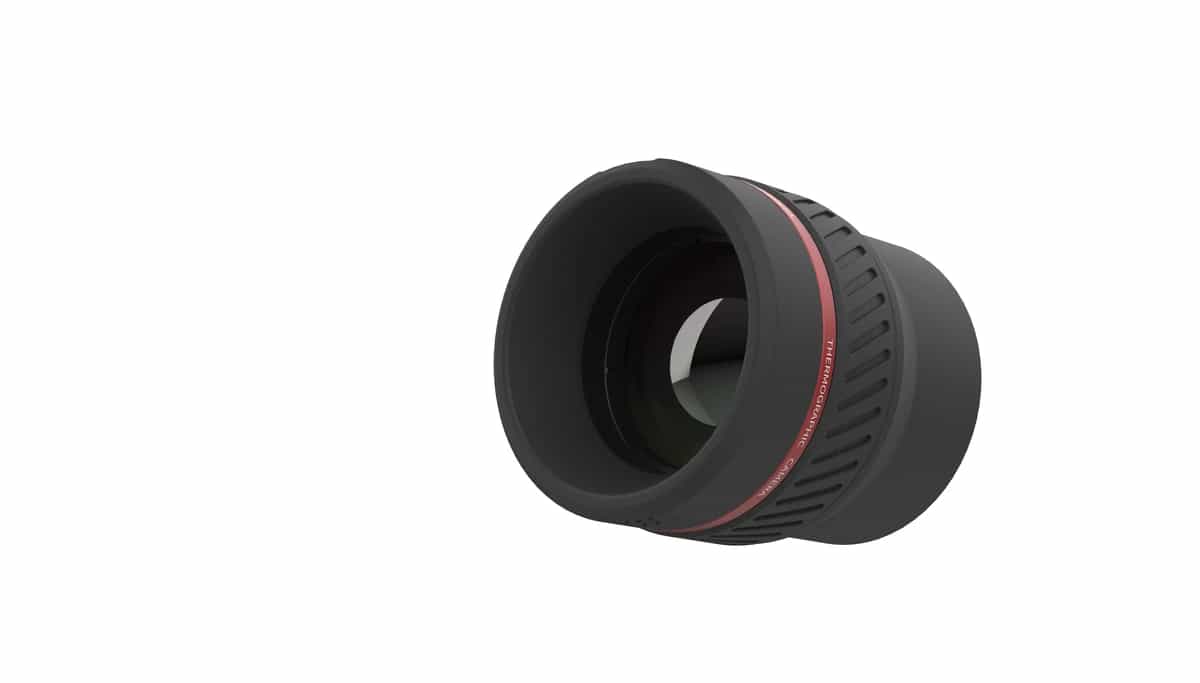

Guide SensmartKod: Obiektyw średniotele 15° × 12° zawęża kadr kamery Guide PT870S lub PT850S o 40 % względem optyki standardowej 25° × 20°, nie odbierając przy tym swobody pracy z bliska. Na PT870S ma ogniskową 58 mm i IFOV 0,20 mrad, na PT850S 46,4 mm i 0,26 mrad.
Z 20 m pojedynczy punkt pomiaru obejmuje 4 mm na PT870S i 5,2 mm na PT850S, a stosunek D:S 5000:1 pozwala zmierzyć obiekt o średnicy 1 cm z 50 m. Ostrość zaczyna się od 0,5 m, więc tą samą optyką obejrzysz z bliska szafę sterowniczą i z dystansu całe pole rozdzielni, bez przekładania obiektywów w połowie obchodu.

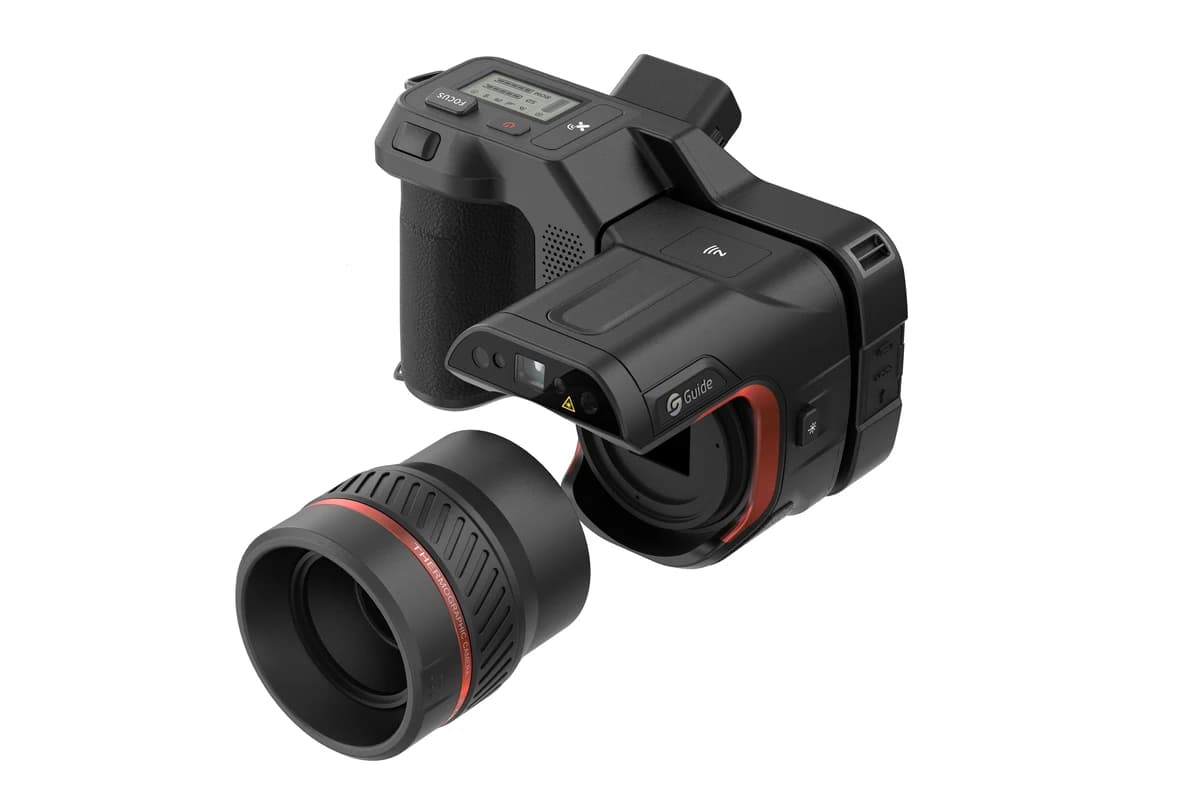

To rozsądny środek między kadrem standardowym a teleobiektywem 7°, który ostrzy dopiero od 5 m i wymaga dużej przestrzeni. Obiektyw zakładasz bez narzędzi na wspólnym mocowaniu serii PT II, a kamera zachowuje wszystkie tryby ostrzenia. Kamery PT650S i PT450S mają własny średniotele, policzony pod mniejsze detektory.
O 40 % węższy niż standardowy, a mimo to nadal użyteczny w ciasnej zabudowie.
Z 20 m jeden punkt pomiaru ma 4 mm na PT870S i 5,2 mm na PT850S.
Obiekt o średnicy 1 cm zmierzysz z 50 m, a dwucentymetrowy z równych 100 m.
Przy IFOV 0,20 mrad z 30 m piksel obejmuje 6 mm, więc odłącznik czy przekładnik po drugiej stronie pola nadal jest obiektem pomiaru, a nie ciepłą plamą.
W przeciwieństwie do teleobiektywu 7°, który potrzebuje 5 m rozbiegu, tym obiektywem zmierzysz też szynę w otwartej szafie stojąc pół metra od niej.
Na stacji zdarza się kilkadziesiąt punktów w różnych odległościach. Średniotele pozwala przejść je bez przekładania obiektywu i bez wchodzenia w strefę zagrożenia.
Dla termografistów, którzy pracują na dystansie kilkunastu i kilkudziesięciu metrów, ale nie chcą tracić możliwości pomiaru z bliska.
Kąt 15° × 12° jest wspólny dla obu modeli, ale na PT870S odpowiada mu ogniskowa 58 mm, IFOV 0,20 mrad i D:S 5000:1, a na PT850S 46,4 mm, 0,26 mrad i 3846:1.
Gdy obiekt jest dalej niż 40–50 m albo bardzo mały, lepszy będzie teleobiektyw 7° z IFOV 0,10 mrad; pamiętaj, że ostrzy dopiero od 5 m.
Marka: Guide Sensmart| IFOV | 0,20 mrad (PT870S); 0,26 mrad (PT850S) |
|---|---|
| Ogniskowa | 58 mm (PT870S); 46,4 mm (PT850S) |
| Stosunek D:S | 5000:1 (PT870S); 3846:1 (PT850S) |
| Pole widzenia | 15° × 12° |
| Minimalna odległość ostrzenia | 0,5 m |
| Mocowanie | wymienne, wspólne dla obiektywów serii PT II |
|---|
| W zestawie | obiektyw średniotele 15° |
|---|---|
| Zgodne modele | PT870S, PT850S |
| Rodzaj akcesorium | wymienny obiektyw średniotele |
| Kod producenta | AA0200013088A |
|---|
