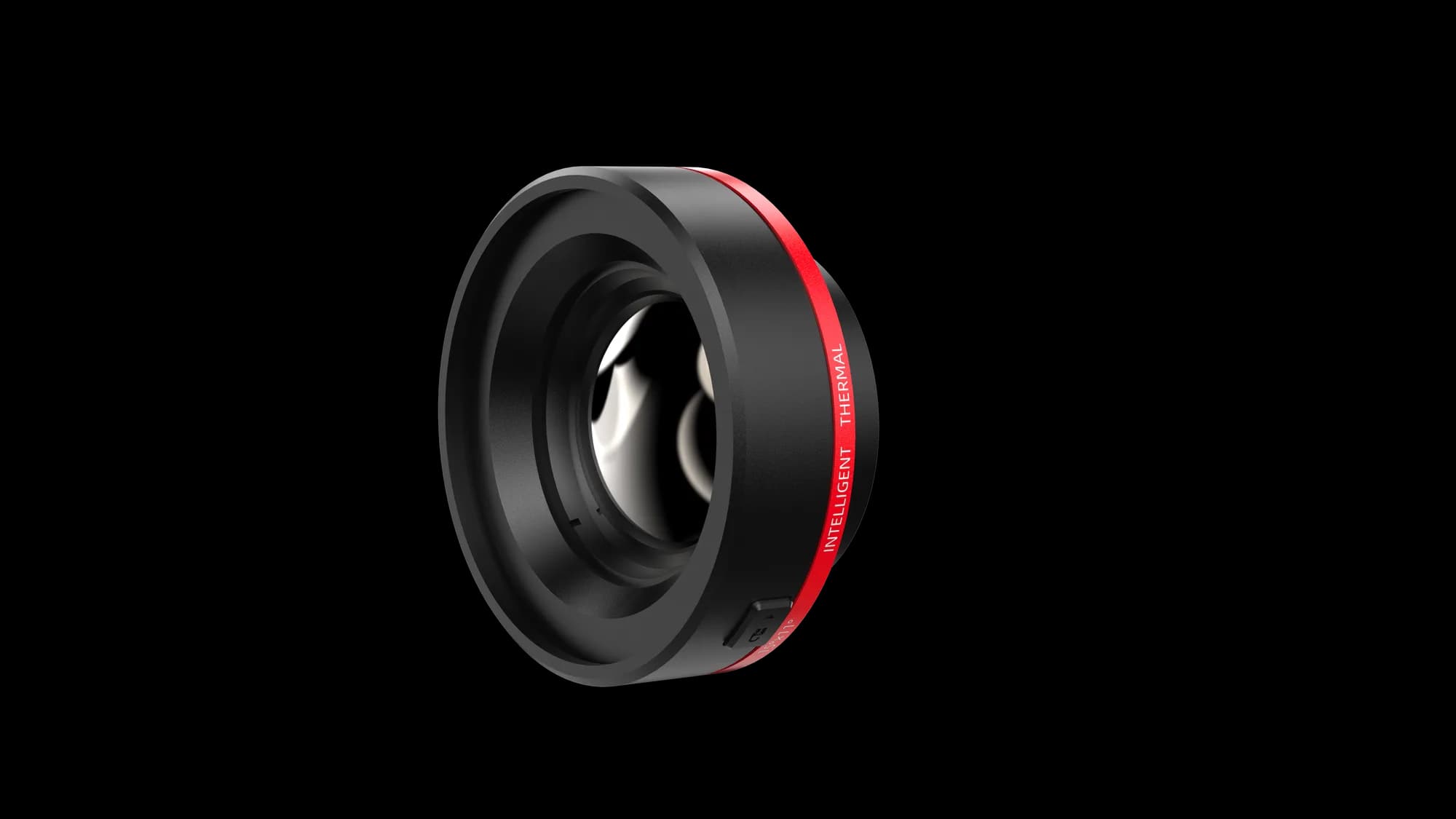

Guide SensmartKod: Kamery H3+S, H3S i H2S mają mniej pikseli niż większe modele serii, więc na dystansie najszybciej brakuje im rozdzielczości przestrzennej. Obiektyw średniotele nadrabia to optyką: kadr 15° × 11° zamiast 25° × 19° poprawia IFOV z 1,14 do 0,68 mrad na H3+S, z 1,36 do 0,82 mrad na H3S i z 1,70 do 1,02 mrad na H2S.
Ogniskowa wynosi 17,7 mm dla H3+S, 14,6 mm dla H3S i 11,7 mm dla H2S, a stosunek D:S rośnie odpowiednio do 1471:1, 1220:1 i 980:1. Z 20 m jeden piksel obejmuje 13,6 mm na H3+S i 20,4 mm na H2S, a cały kadr ma tam około 5,3 m szerokości, czyli obejmuje pojedynczą szafę wraz z odejściami.
Sięgnij po ten obiektyw, gdy pomiar z bliska jest niemożliwy: rozdzielnice za barierką, silniki na antresoli, przewody nad przenośnikiem. Ostrość zaczyna się od 1 m, więc do prac tuż przy urządzeniu trzymaj optykę standardową. Kamery H6S i H4S korzystają z osobnej wersji tego samego kąta.
IFOV spada z 1,14 do 0,68 mrad na H3+S, więc detal z dystansu przestaje się rozmywać.
Obiekt o średnicy 1 cm zmierzysz z 14,7 m na H3+S, z 12,2 m na H3S i z 9,8 m na H2S.
Rozdzielnicę, napęd czy przewód nad przenośnikiem ocenisz bez wchodzenia w strefę pracy.
Ten sam kadr 15° × 11° pracuje na H3+S, H3S i H2S. Różni je ogniskowa 17,7, 14,6 i 11,7 mm oraz IFOV 0,68, 0,82 i 1,02 mrad, bo każdy detektor ma inną liczbę pikseli.
Z 20 m obiektyw obejmuje pas o szerokości około 5,3 m. Zwykle wystarcza to na całą szafę wraz z odpływami, więc porównasz sąsiednie tory na jednym termogramie.
Podczas obchodu zakładu większość gorących punktów jest kilkanaście metrów od operatora. Węższy kadr skraca każdy pomiar do jednego ujęcia zamiast podchodzenia i wspinaczki.
Dla ekip serwisowych z kamerą H3+S, H3S lub H2S, które mierzą złącza i napędy z kilkunastu metrów.
Minimalna odległość ostrzenia to 1 m. Do pomiarów tuż przy urządzeniu wróć na optykę standardową z ostrością od 0,15 m.
H6S i H4S korzystają z odrębnej wersji obiektywu 15°, w której ogniskowa rośnie do 29 i 21,7 mm. Optyki nie przekładaj między tymi grupami.
Marka: Guide Sensmart| IFOV | 0,68 mrad (H3+S); 0,82 mrad (H3S); 1,02 mrad (H2S) |
|---|---|
| Ogniskowa | 17,7 mm (H3+S); 14,6 mm (H3S); 11,7 mm (H2S) |
| Stosunek D:S | 1471:1 (H3+S); 1220:1 (H3S); 980:1 (H2S) |
| Pole widzenia | 15° × 11° |
| Minimalna odległość ostrzenia | 1 m |
| Zakres pomiarowy z tym obiektywem | od -40 do 150 °C i od 0 do 650 °C, przełączane automatycznie |
| Gwarancja | 2 lata |
|---|---|
| Element standardowego zestawu kamery | nie, optyka dokupowana osobno |
| W zestawie | obiektyw średniotele 15° |
|---|---|
| Zgodne modele | H3+S, H3S, H2S |
| Rodzaj akcesorium | wymienny obiektyw termowizyjny średniotele |
| Kod producenta | AA0200013802A |
|---|
