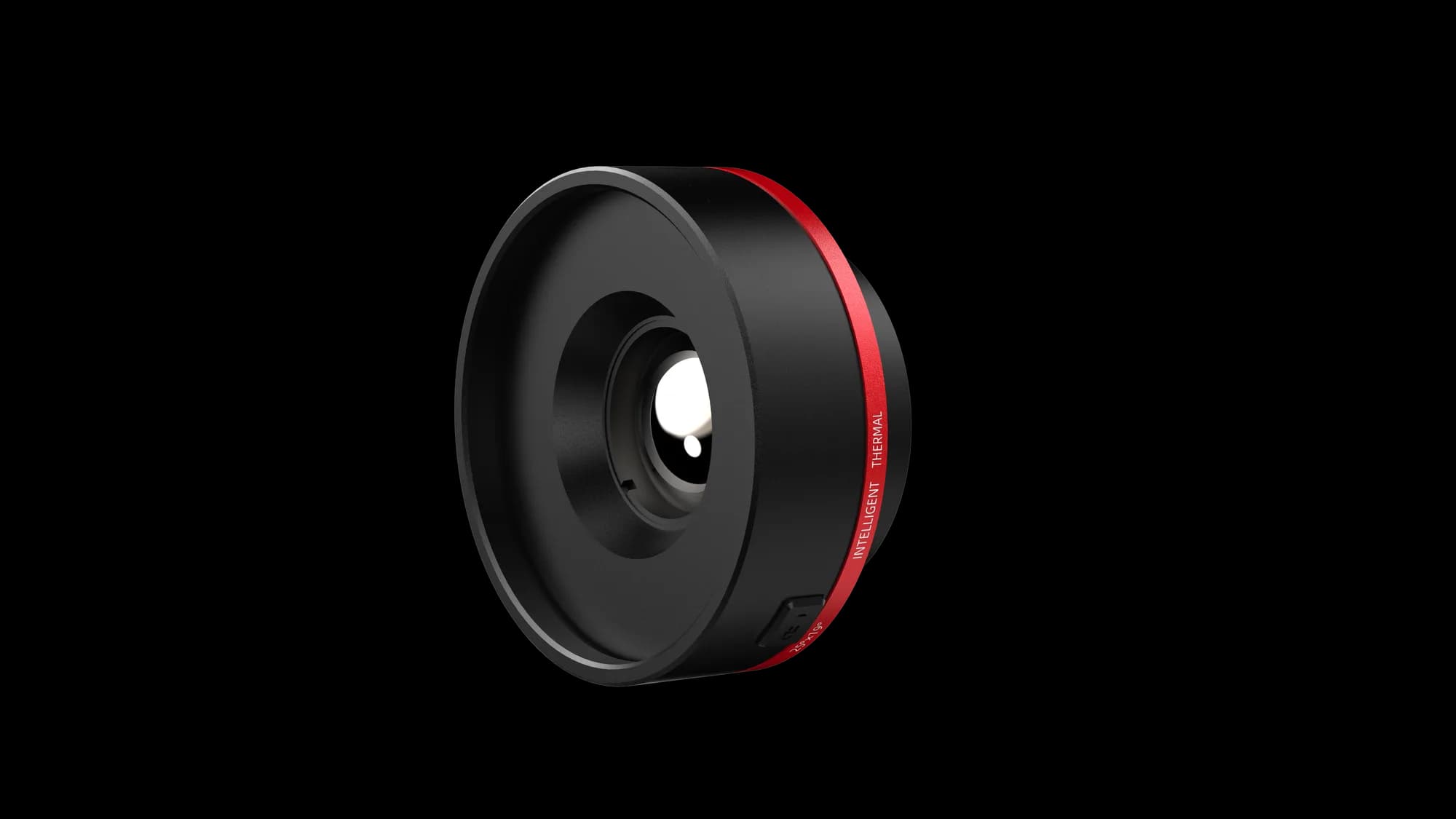

Guide SensmartKod: Obiektyw makro zamienia kamerę Guide H6S lub H4S w narzędzie do termografii milimetrowej. Przy trzykrotnym powiększeniu i odległości roboczej 50 mm obejmuje pole 24,2 × 18 mm, a pojedynczy piksel odpowiada 37,8 μm na H6S i 50,4 μm na H4S. Ścieżka o szerokości 0,2 mm zajmuje więc kilka punktów pomiaru, a nie ułamek jednego.
Taka rozdzielczość przestrzenna otwiera pomiary, których nie da się zrobić optyką standardową: rozkład ciepła na układzie scalonym, przegrzewający się rezystor w zasilaczu, nierównomierne lutowanie złącza, zwarcie międzyzwojowe w małym uzwojeniu. Kamera zapisuje przy tym pełny termogram, więc wynik analizujesz później punkt po punkcie.
Obiektyw pracuje z bliska, dlatego kamerę najlepiej unieruchomić: z ramą laboratoryjną z wyposażenia opcjonalnego serii Hammer II zestaw działa jak mikroskop termowizyjny nad płytką albo próbką. Makro pasuje do H6S i H4S; osobna wersja jest przewidziana dla H3+S, a kamery H3S i H2S nie mają tej opcji.
Na H6S jeden punkt pomiaru to 37,8 μm, na H4S 50,4 μm, więc ścieżka 0,2 mm jest widoczna.
Kadr obejmuje cały układ scalony wraz z otoczeniem, przy odległości roboczej 50 mm.
Trzykrotne powiększenie optyczne bez cyfrowego przybliżania i utraty danych pomiarowych.
Przy polu 24,2 × 18 mm cała płytka zasilacza mieści się w kadrze, a przegrzewający się element widać od razu, bez dotykania go i bez zgadywania po zapachu.
Kadr jest identyczny, ale detektor decyduje o gęstości pomiaru: 37,8 μm na piksel przy 640 × 480 i 50,4 μm przy 480 × 360. Wybór kamery przekłada się wprost na najmniejszy widoczny detal.
Ustawiona nad płytką albo próbką kamera z obiektywem makro pracuje jak mikroskop termowizyjny. Rama laboratoryjna trzyma ją nieruchomo, co przy odległości roboczej 50 mm jest kluczowe.
Dla laboratoriów, konstruktorów i serwisów elektroniki, które szukają gorących punktów na płytkach i podzespołach.
Obiektyw ostrzy przy pięciu centymetrach od obiektu i tylko w tym zakresie. Do pomiarów z większej odległości wróć na optykę standardową.
Makro jest przewidziane dla H6S, H4S i H3+S. Modele H3S i H2S nie mają go w wyposażeniu opcjonalnym.
Marka: Guide Sensmart| IFOV | 37,8 μm (H6S); 50,4 μm (H4S) |
|---|---|
| Ogniskowa | 17,9 mm (H6S); 13,4 mm (H4S) |
| Pole widzenia | 24,2 × 18 mm |
| Gwarancja | 2 lata |
|---|---|
| Element standardowego zestawu kamery | nie, optyka dokupowana osobno |
| W zestawie | obiektyw makro 3× |
|---|---|
| Powiększenie | 3× |
| Zgodne modele | H6S, H4S |
| Rodzaj akcesorium | wymienny obiektyw makro do termografii bliskiego zasięgu |
| Odległość robocza | 50 mm |
| Kod producenta | AA0200012676A |
|---|
