Guide SensmartKod: Obiektyw makro 10× to dodatkowa optyka dla kieszonkowej kamery Guide PF210S, przeznaczona do pomiarów z bliska. Warto od razu rozróżnić dwie rzeczy: kamera ma powiększenie cyfrowe 1,1–8×, które rozciąga istniejący obraz, ale nie dodaje ani jednego nowego punktu pomiaru. Optyka makro działa inaczej — zmienia to, jak duży fragment obiektu pada na detektor, więc drobny element naprawdę zyskuje szczegół, a nie tylko rozmiar na ekranie.
Sama PF210S ostrzy od 0,3 m i ma IFOV 3,82 mrad, co z tej odległości daje punkt pomiaru wielkości około 1,1 mm. Do zacisku, przewodu czy podzespołu w komorze silnika to wystarcza; do układu scalonego na płytce już nie, bo odczyt uśrednia element z laminatem wokół. Właśnie tam zaczyna się rola optyki makro.
Wersja 10× jest łagodniejsza z dwóch przewidzianych dla PF210S i lepiej sprawdza się przy pracy z ręki — a to naturalny sposób używania kamery, którą nosi się w kieszeni kurtki roboczej. Mocniejsza wersja 20× sięga po jeszcze mniejsze detale, ale wymaga spokojniejszego prowadzenia. Kamery serii EasIR i EasIR Max mają własne obiektywy makro, dopasowane do innej optyki.
Optyka bliskiego zasięgu do elementów, których kamera z 0,3 m nie rozdziela.
Inaczej niż powiększenie cyfrowe 1,1–8×, zmienia obraz padający na detektor.
Łagodniejsza z dwóch wersji, wygodniejsza przy kamerze trzymanej w jednej dłoni.
PF210S ma powiększenie cyfrowe 1,1–8×, które rozciąga obraz z detektora 256 × 192 px. Element nie zyskuje przez to ani jednego dodatkowego punktu pomiaru — robi się tylko większy i bardziej rozmyty. Optyka makro zmienia to, co pada na detektor, więc szczegół pojawia się naprawdę.
Przy IFOV 3,82 mrad i ostrości od 0,3 m jeden punkt pomiaru obejmuje około 1,1 mm. Zacisk, przewód i podzespół w komorze silnika zajmują wiele punktów, więc pomiar jest wiarygodny. Element wielkości ziarna maku już nie — i wtedy przydaje się makro.

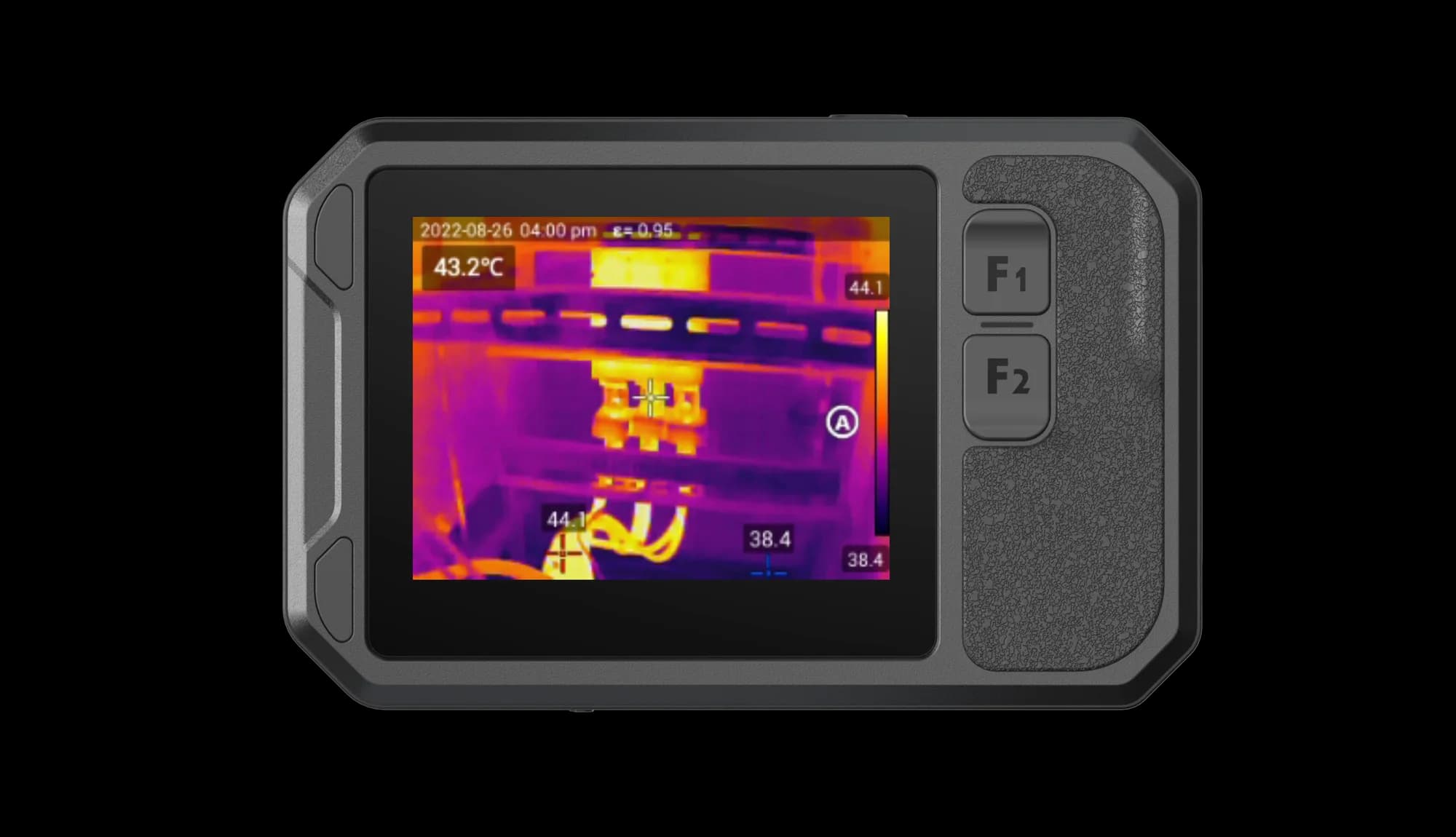

PF210S waży poniżej 296 g i mieści się w kieszeni kurtki, a mimo to ma detektor 256 × 192 px, dotykowy ekran 3,5 cala i dalmierz laserowy. Z optyką makro ten sam sprzęt obsługuje przegląd instalacji rano i naprawę modułu po południu.
Dla serwisantów z kamerą w kieszeni kurtki, którzy oprócz szaf i instalacji oglądają też płytki i drobne podzespoły.
Powiększenie cyfrowe 1,1–8× w PF210S powiększa obraz z detektora 256 × 192 px, ale nie zwiększa liczby punktów pomiaru. Optyka makro zmienia obraz trafiający na detektor, dlatego daje realny wzrost szczegółowości.
Kamera nadal mierzy od -20 do 150 °C oraz od 100 do 550 °C z automatycznym przełączaniem i dokładnością ±2 °C lub ±2 %. Optyka wpływa na wielkość obserwowanego pola, a nie na tor pomiarowy.
Wersja przeznaczona do kamery PF210S. Kamery serii EasIR mają własne obiektywy makro 10× i 20×, a EasIR Max nasadki 5× oraz 10×.
Marka: Guide Sensmart| IFOV kamery bez optyki makro | 3,82 mrad |
|---|---|
| Rozdzielczość detektora kamery | 256 × 192 px |
| Minimalna odległość ostrzenia kamery | 0,3 m |
| Element standardowego zestawu kamery | nie, wyposażenie dodatkowe |
|---|
| W zestawie | obiektyw makro 10× |
|---|---|
| Powiększenie | 10× |
| Zgodne modele | PF210S |
| Rodzaj akcesorium | obiektyw makro do kamery termowizyjnej |
| Powiększenie cyfrowe kamery | 1,1–8× |
| Mocniejsza wersja powiększenia | 20× |
| Kod producenta | AA0200002825A |
|---|
