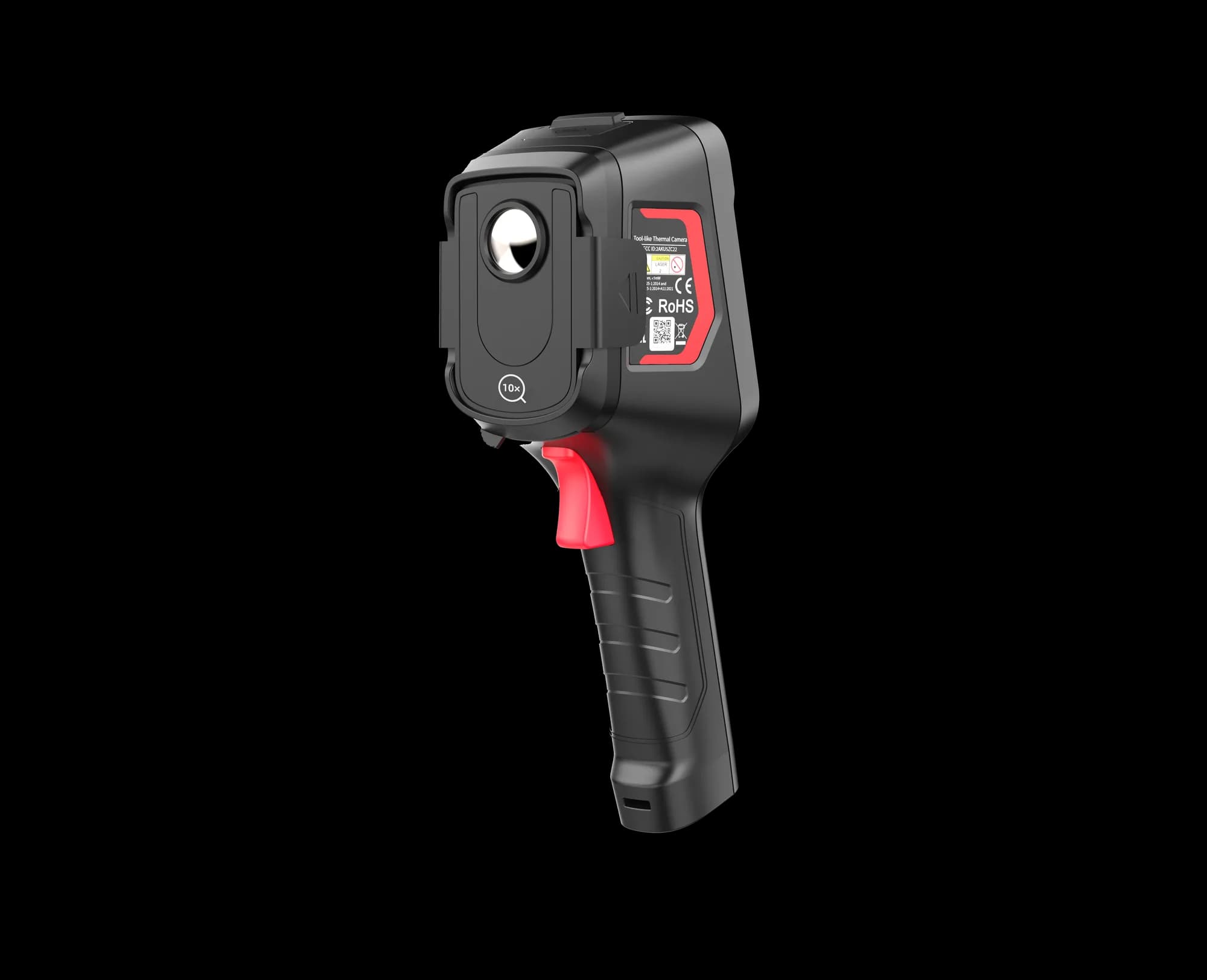

Obiektyw makro 10× Guide Sensmart — E3S, E4S

Obiektyw makro 10× to nasadka, którą zakładasz na optykę kamery Guide E3S lub E4S, gdy pomiar schodzi z poziomu rozdzielnicy na poziom płytki drukowanej. Bez niej kamera ostrzy od 0,3 m i z tej odległości jeden punkt pomiaru obejmuje około 1,1 mm na E3S oraz 0,5 mm na E4S — dla elementów montowanych powierzchniowo to za mało, żeby oddzielić grzejący się układ od sąsiadów.

Nasadka wsuwa się na obiektyw kamery bez narzędzi i tak samo szybko schodzi, więc w trakcie jednej wizyty serwisowej mierzysz najpierw zasilanie w szafie, a potem sterownik na stole. Producent wymienia obiektywy makro 5× i 10× wśród wyposażenia dodatkowego obu kamer EasIR Max, obok statywu.

Wersja 10× jest mocniejsza z dwóch dostępnych i sięga po najdrobniejsze elementy: pojedyncze układy scalone, cewki, punkty lutowane i cienkie ścieżki zasilania. Przy takim powiększeniu warto oprzeć kamerę albo skorzystać z gniazda statywowego w podstawie, bo kadr jest mały i drgnięcie ręki od razu wyprowadza cel poza obraz.
