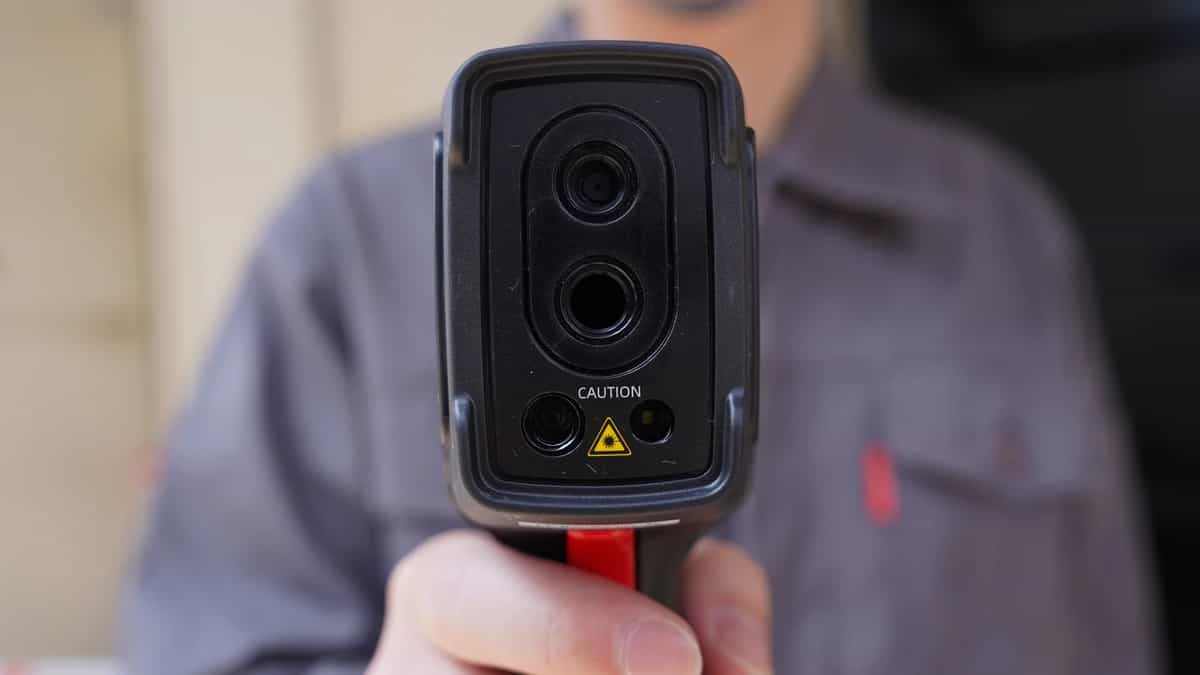

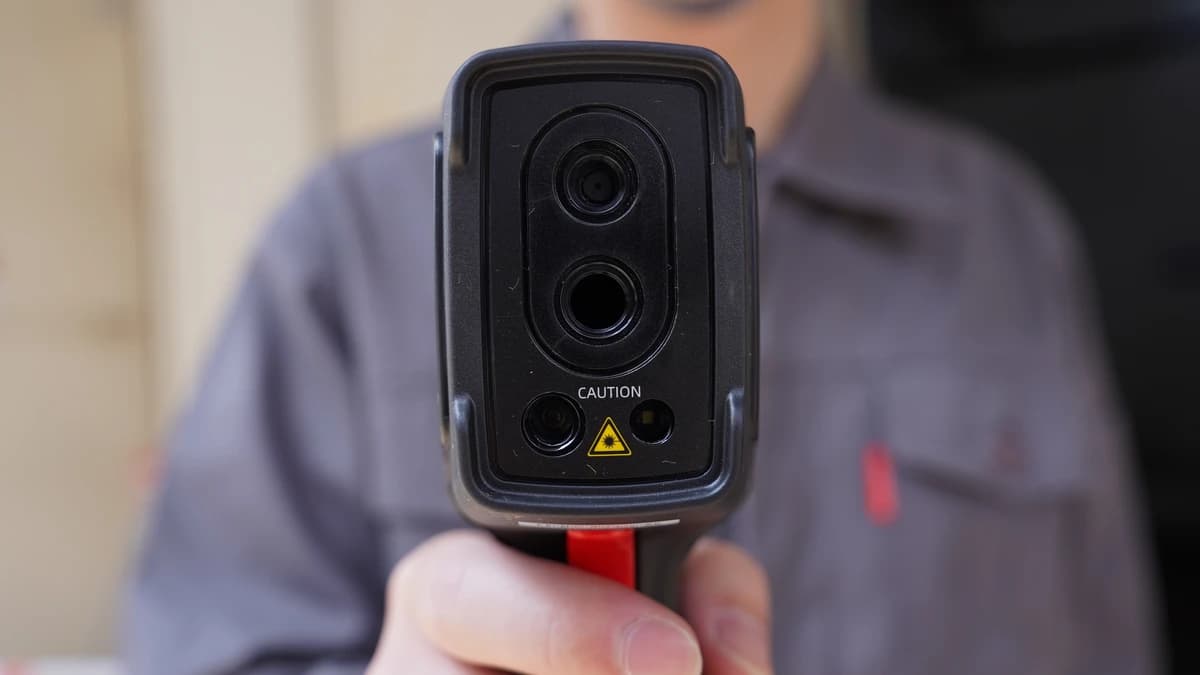

Guide SensmartKod: Obiektyw makro 10× to dodatkowa optyka do kamer Guide E1S, E1+S, E2S i E2+S, przeznaczona do pracy z bliska. Standardowa optyka tych kamer jest zoptymalizowana pod rozdzielnicę, silnik i ścianę: rezystor, ścieżka albo pojedynczy zacisk listwy zajmują na obrazie zaledwie kilka punktów pomiaru, a to za mało, by ocenić ich temperaturę. Makro powiększa taki detal dziesięciokrotnie i wypełnia nim ekran.
To wyposażenie dodatkowe, którego nie ma w standardowym zestawie kamery — dokładasz je wtedy, gdy praca schodzi z poziomu szafy na poziom płytki. Powiększenie 10× jest łagodniejsze niż w wersji 20×, więc łatwiej trafić w cel i utrzymać kadr w dłoni, a mimo to widać już poszczególne elementy montowane powierzchniowo i miejsca lutowane.
Ta optyka pasuje do czterech kamer serii EasIR: E1S, E1+S, E2S i E2+S. Kamery EasIR Max E3S i E4S oraz kieszonkowa PF210S mają własne wersje makro, dopasowane do innej ogniskowej. Odległość roboczą ustalisz w praktyce: podjeżdżaj kamerą do elementu, aż obraz stanie się czytelny, i pamiętaj, że przy tak małych obiektach emisyjność oraz odbicia od lakieru i metalu ważą więcej niż przy pomiarze szyny w rozdzielnicy.
Element wielkości ziarna ryżu dostaje własny obraz termiczny zamiast kilku punktów pomiaru.
Ścieżki, rezystory, cewki i złącza na płytce widać osobno, a nie jako jedną ciepłą plamę.
Ta sama wersja obsługuje E1S, E1+S, E2S i E2+S, więc nie kupujesz jej osobno do każdej.
Kamera EasIR bez dodatkowej optyki widzi z 10 cm punkt wielkości 0,7 mm (E1S i E1+S) albo 0,4 mm (E2S). Przy elementach montowanych powierzchniowo to granica sensownego pomiaru, bo wiarygodny odczyt wymaga kilku punktów na obiekcie. Makro 10× przesuwa tę granicę tam, gdzie zaczyna się serwis elektroniki.
Im mocniejsze powiększenie, tym trudniej utrzymać kadr i trafić w konkretny element. Wersja 10× zostawia więcej marginesu na drżenie ręki i pozwala objąć fragment płytki, a nie pojedynczy punkt lutowniczy, dlatego jest wygodniejszym pierwszym wyborem do prac serwisowych.
Pasuje do E1S, E1+S, E2S i E2+S, więc w warsztacie z kilkoma kamerami wystarczy jedna sztuka na stanowisko. Kamery EasIR Max i PF210S mają własne wersje makro i tej optyki nie przejmą.
Dla serwisantów elektroniki i działów jakości, którzy szukają przegrzanych ścieżek i podzespołów na płytce, a nie w rozdzielnicy.
E1S i E1+S mają IFOV 7,27 mrad, E2S 3,82 mrad, a ostrość zaczyna się od 0,1 m. Z tej odległości jeden punkt pomiaru obejmuje odpowiednio około 0,7 mm i 0,4 mm. Jeśli badany element jest mniejszy, odczyt uśrednia go z otoczeniem — i wtedy sięgasz po makro.
Lakierowane obudowy, cyna i pozłacane styki mają różną emisyjność, a przy małych obiektach łatwo złapać odbicie ciepła własnej dłoni albo lampy. Ustaw emisyjność w kamerze i mierz od tej samej strony, jeśli porównujesz kolejne pomiary.
Wersja przeznaczona do kamer E1S, E1+S, E2S i E2+S. Do E3S i E4S służy makro 5× lub 10× serii EasIR Max, a do kieszonkowej PF210S osobna wersja 10× i 20×.
Marka: Guide Sensmart| Ustawianie ostrości kamery | stała ostrość (E1S, E1+S, E2S); automatyczna (E2+S) |
|---|---|
| IFOV kamery bez optyki makro | 7,27 mrad (E1S, E1+S); 3,82 mrad (E2S) |
| Rozdzielczość detektora kamery | 120 × 90 px (E1S, E1+S); 256 × 192 px (E2S, E2+S) |
| Minimalna odległość ostrzenia kamery | 0,1 m (E1S, E1+S, E2S) |
| Element standardowego zestawu kamery | nie, wyposażenie dodatkowe |
|---|
| W zestawie | obiektyw makro 10× |
|---|---|
| Powiększenie | 10× |
| Zgodne modele | E1S, E1+S, E2S, E2+S |
| Rodzaj akcesorium | obiektyw makro do kamery termowizyjnej |
| Kod producenta | WA8000001616 |
|---|
