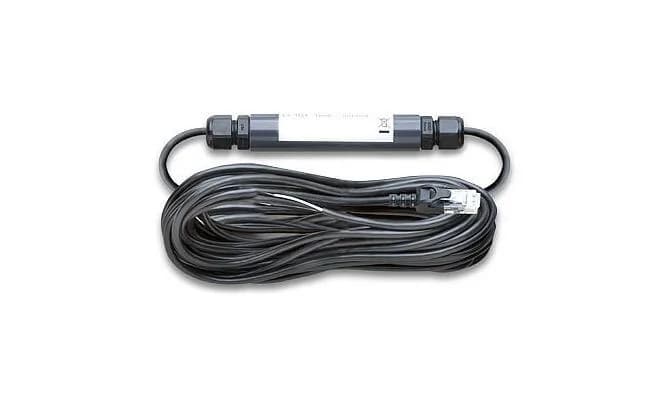

HOBOKod: Adapter wejścia impulsowego do przełączników elektronicznych HOBO umożliwia łatwe podłączenie czujników z wyjściem impulsowym do rejestratorów danych wyposażonych w wejścia Smart Sensor. To praktyczne rozwiązanie dla systemów monitoringu środowiskowego, meteorologicznego oraz aplikacji przemysłowych wymagających niezawodnego zliczania impulsów.
Urządzenie współpracuje z elektronicznymi wyjściami impulsowymi, takimi jak przełączniki FET, wyjścia typu open collector czy sygnały logiczne CMOS. Obsługuje częstotliwość wejściową do 120 Hz, co pozwala rejestrować nawet 120 impulsów na sekundę. Dzięki technologii Plug & Play adapter jest automatycznie wykrywany przez kompatybilne rejestratory danych serii H21, H22, U30 oraz RX, co znacząco upraszcza instalację i konfigurację systemu.
Przewód o długości 1 metra zapewnia wygodne podłączenie czujnika, a w razie potrzeby możliwe jest zastosowanie dodatkowych przewodów przedłużających. Odporna na warunki atmosferyczne obudowa PVC chroni elektronikę adaptera, dzięki czemu doskonale sprawdza się on w integracji różnego typu czujników impulsowych z profesjonalnymi systemami monitoringu danych.
Podłącza czujniki z wyjściem impulsowym do wejść Smart Sensor kompatybilnych rejestratorów.
Obsługuje elektroniczne wyjścia impulsowe: przełączniki FET, open collector oraz logikę CMOS.
Rejestruje do 120 impulsów na sekundę przy maksymalnej częstotliwości wejściowej.
Automatyczne wykrywanie przez kompatybilne rejestratory danych upraszcza konfigurację systemu.
Odporna na warunki atmosferyczne obudowa PVC chroni elektronikę adaptera wejściowego.
Metrowy przewód ułatwia podłączenie czujnika z możliwością zastosowania przedłużaczy.
Adapter przekłada elektroniczne wyjścia impulsowe — FET, open collector czy logikę CMOS — na sygnał, który rozumieją wejścia Smart Sensor rejestratorów HOBO. Dzięki temu czujnik liczący impulsy, którego sam logger by nie obsłużył, wpina się do gotowej infrastruktury pomiarowej bez dodatkowej elektroniki.
Detekcja odbywa się na zboczu opadającym z buforem Schmitt Trigger (poziom niski ≤ 0,6 V, wysoki ≥ 2,7 V), co eliminuje fałszywe zliczenia przy zaszumionym sygnale. Maksymalna częstotliwość wejściowa 120 Hz i minimalna szerokość impulsu 1 ms pozwalają rejestrować nawet szybkie serie zdarzeń.
Technologia Plug & Play sprawia, że kompatybilne rejestratory serii H21, H22, U30 i RX automatycznie rozpoznają adapter — bez ręcznej konfiguracji. Odporna na warunki atmosferyczne obudowa PVC i przewód 1 m pozwalają instalować go także w terenowych systemach monitoringu środowiskowego i meteorologicznego.
Adapter przeznaczony jest dla budujących i rozbudowujących systemy zliczania impulsów:
Adapter współpracuje z elektronicznym półprzewodnikowym zamknięciem styku lub cyfrowym wyjściem poziomu CMOS (np. FET, opto-FET lub open collector). Wejście jest aktywne w stanie niskim, normalnie otwarte.
Detekcja realizowana jest na zboczu opadającym z buforem Schmitt Trigger; poziom niski ≤ 0,6 V, poziom wysoki ≥ 2,7 V. Maksymalne napięcie wejściowe to 3,6 V.
Standardowy przewód ma 1 metr (1000 mm). W razie potrzeby możliwe jest zastosowanie dodatkowych przewodów przedłużających.
Marka: HOBO| Napięcie | Napięcie wejściowe obwodu otwartego: 3,3 V Maksymalne napięcie wejściowe: 3,6 V |
|---|---|
| Temperatura pracy | -40 do 75°C |
| Pomiar impulsów i zdarzeń | Zakres pomiarowy: 0 – 65 533 impulsów na interwał rejestrowania Rozdzielczość: 1 impuls Minimalna szerokość impulsu: 1 ms Liczba bitów na próbkę: 16 |
| Częstotliwość | Maksymalna częstotliwość wejściowa: 120 Hz (120 impulsów na sekundę) |
|---|---|
| Typ przełącznika | Wejście aktywne w stanie niskim, normalnie otwarte |
| Waga | 310 g |
|---|---|
| Wymiary | 14 × 0,95 cm |
| Długość przewodu | 1000 mm (1 metr) |
| Wykonanie/materiał | Odporna na warunki atmosferyczne obudowa PVC chroniąca elektronikę adaptera wejściowego |
| Czas | Czas blokady: 45 µs ±10% |
|---|---|
| Kanały | 1 |
| Detekcja | Detekcja zbocza: zbocze opadające, bufor Schmitt Trigger (poziomy logiczne: niski ≤ 0,6 V, wysoki ≥ 2,7 V) |
| Wejście | Elektroniczne półprzewodnikowe zamknięcie styku lub cyfrowe wyjście poziomu CMOS (np. FET, opto-FET lub open collector) |
| Impedancja | 100 kΩ |
| Rodzaj połączenia | Przewody 24 AWG, 2 żyły: biały(+), czarny(-) |
| Kod producenta | S-UCC-M001 |
|---|
